10.1.1  内建体量和体量族

10.1.1 内建体量和体量族

体量可以在项目内部（内建体量）（图10-2）或项目外部（可载入体量族）创建（图10-3）（族知识详见族讲解单元）。内建体量用于表示项目独特的体量形状；在一个项目中放置体量的多个实例或者在多个项目中使用体量族时，通常使用可载入体量族。

图 10-2

图 10-3

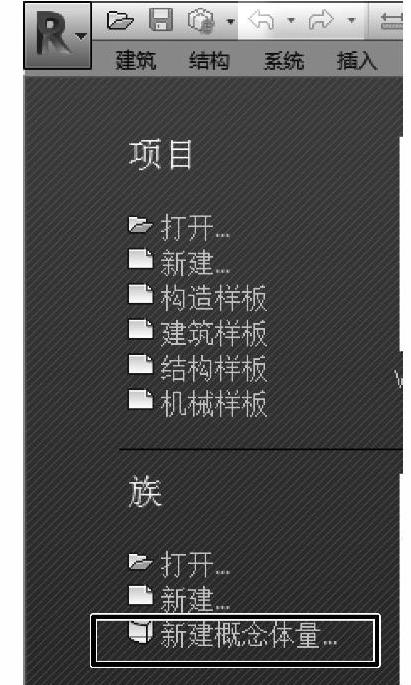

要创建内建体量和可载入体量族，请使用概念设计环境。在创建体量族时，可以执行以下操作：

1）将其他体量族嵌套到要创建的体量族中。

2）将几何图形从其他应用程序导入到体量族。

在项目中，可以执行以下操作：

1）放置某个体量族的一个或多个实例。

2）创建内建体量。

3）将体量实例连接到其他体量实例以消除重叠。因此，这些体量实例的总体积值和总楼层面积值会相应进行调整。

4）创建一个明细表，该明细表将显示体量的总体积、总楼层面积和总表面积。

5）将体量实例放置在工作集中，并指定给阶段，然后将其添加到设计选项中。

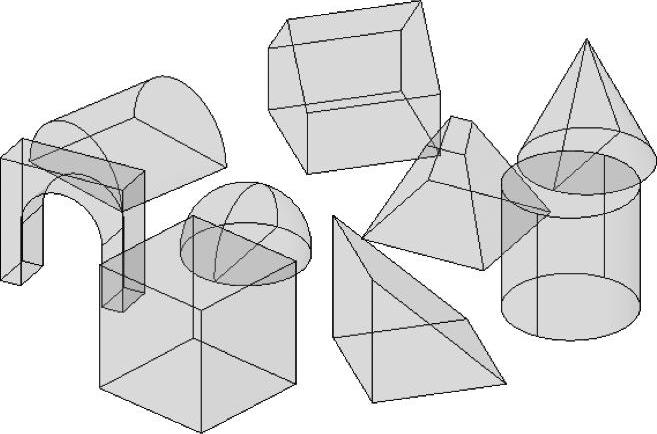

在项目环境下，可以加载并结合预先创建的体量，从而快速生成简单的几何模型（图10-4）。最简单的方法就是充分利用Revit中的带有参数和可控制的默认资源库。

图 10-4
