21.2 桁架系统

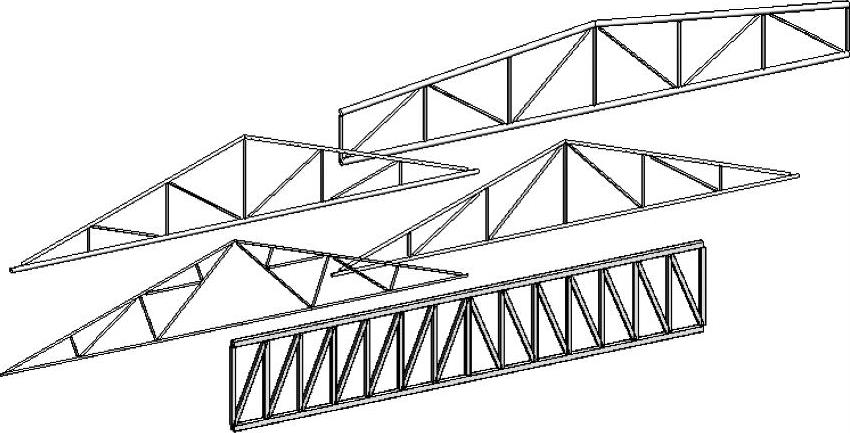

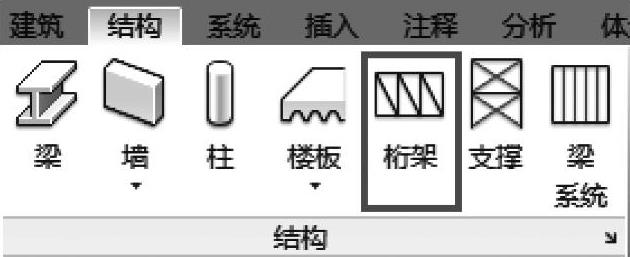

在Revit中，【桁架】（图21-17）是一个适应性非常强的有力工具，有待进一步探究，主要用于开发复杂多样的替代性的框架系统。Revit标准库包含了许多广泛使用的桁架形状，并且这些参数族都通过指定桁架两端简单地放置在模型中。或者也可以在族编辑器中定义新的桁架形状。

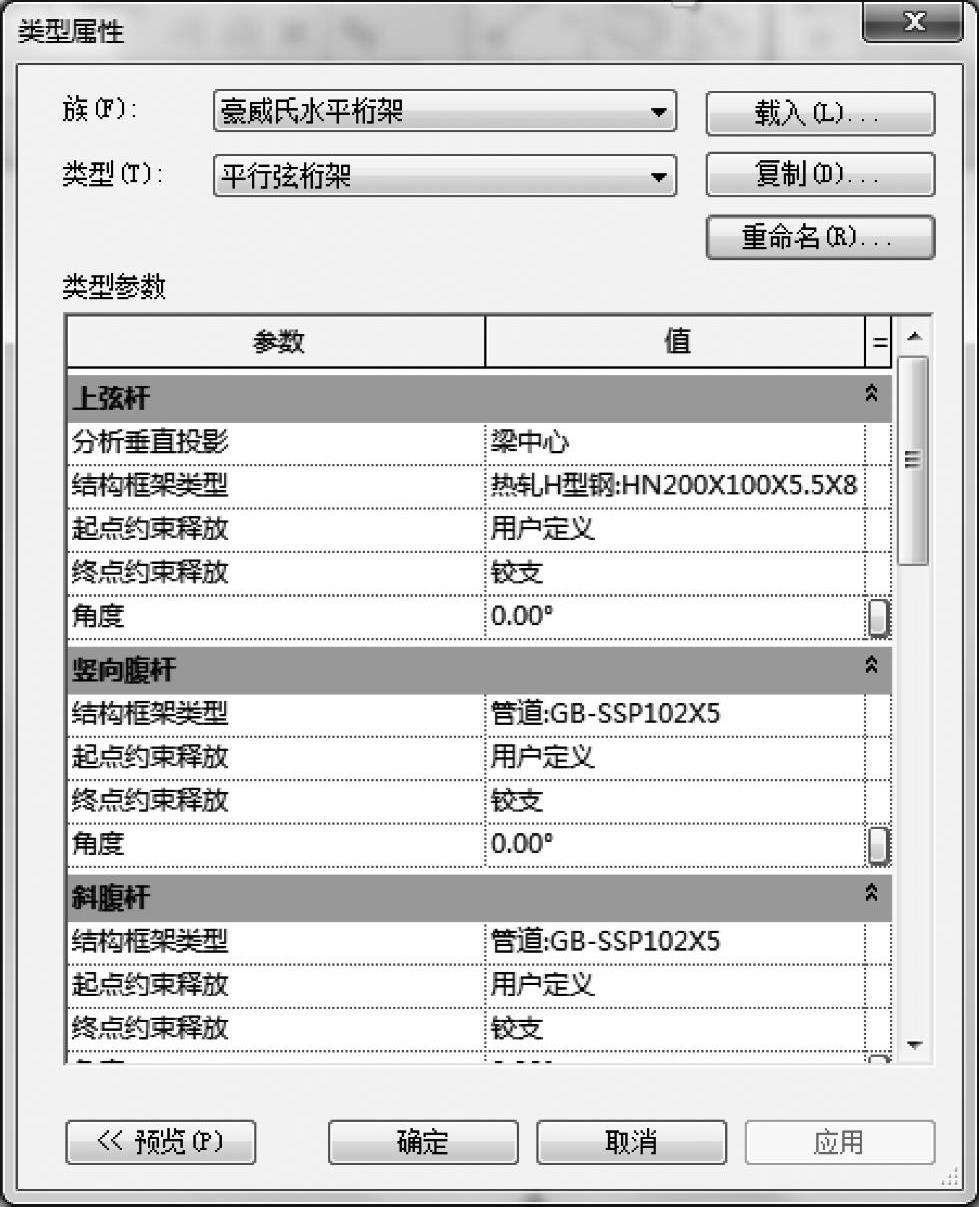

如图21-18所示，桁架族（详见族讲解单元）包含了几个重要的图元（上弦杆、下弦杆以及竖向腹杆和斜腹杆等），它们都代表了连系材料和支撑构件。根据已选的桁架族，多种构件都可以在参数上遵循已选的跨度，并且值得一提的是，放置桁架族后，所有后续的同类型的桁架都会采用相同的布局。每个桁架的实例属性都用来控制其限制条件、结构性设置和尺度。
图 21-17
图 21-18
虽然本单元不会就族的创建进行深入讲解，但是会详细解释由色彩标记线条组成的典型的桁架布局族，代表多种桁架构件的路径，比如上下弦杆和内部网格构件。应用构件尺寸的中线将会被指派到这些路径上。可以在族编辑器中修改或添加路径的布局和所需要的参数，也可以添加公式和定义逻辑规则，如图21-19所示。
通过选择【桁架】和理想的桁架风格，可以在任何视图下放置桁架，同时，该桁架受制于设定的工作平面。其放置过程十分简单，就是选择起点和终点。然后，Revit调整桁架布局以适应指定的跨距并指派相应的构件尺寸来生成最终的桁架。
图 21-19
桁架最突出的特性就是可以连接并且紧贴屋顶和楼板的形状。桁架的上下弦杆可以定义为上下楼层定义的形状，这样才能有效支承图元。楼层的改变也会引起所关联的桁架形状上的改变。

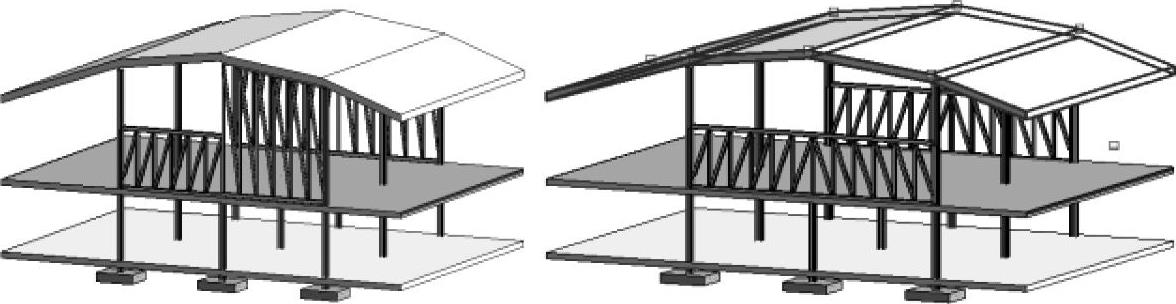

通过将平面桁架定义在平面正确的位置，该操作与使墙面与楼层连接的操作有许多相似之处；选中桁架，使用【连接】工具识别形成形状的图元，桁架就会伸展开以适应楼层表面，弦的形状也改为与层楼形状一致，如图21-20所示。
图 21-20
管理桁架连接的操作有很多规则：
1）上弦杆必须低于要连接的屋顶、楼层，或者下弦杆必须高于要连接的屋顶、楼层。
2）上弦杆必须高于下弦杆，可以重叠，但不可以交叉。
3）屋顶或结构性楼层的宽度必须等于或大于桁架的宽度，否则就无法连接桁架。
