19.3.2  结构柱的创建

相较于建筑柱的单点创建方法，【结构柱】的创建（图19-24）增加了一些快速的手段。用户可以通过使用【在轴网处】功能，快速在所选中的轴网交界处生成柱，也可以通过使用【在柱处】功能提取已经创建的建筑柱并在内部生成结构柱，如图19-25所示。

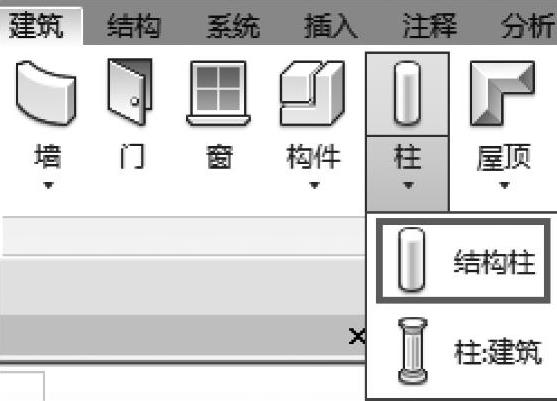

图 19-24

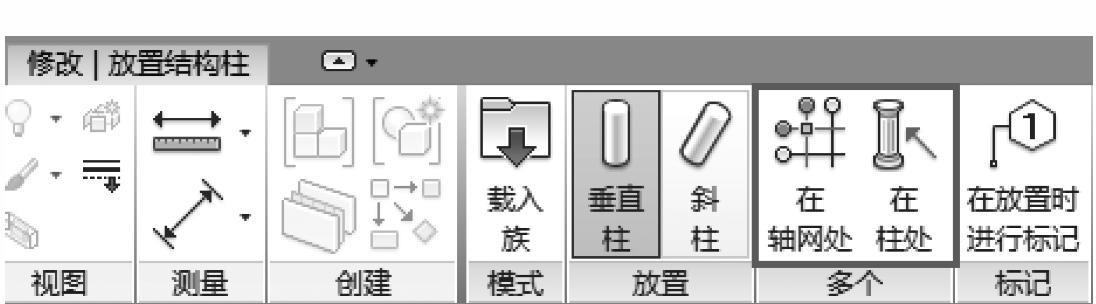

图 19-25

柱体也是仅有的几个具有底部和顶部关联的图元之一，结构柱还能成为垂直或倾斜构件，这在放置之初要预先设定好。垂直柱可以放置在三维视图和平面视图里，而斜柱可以放置在三维视图和立面视图里。放置斜柱时要注意以下几点：

1）柱顶的立面必须高于柱基。

2）柱体放置好后，把较高的立面的末端指定给柱顶，较低的给柱基，一旦定义完成，柱顶就不能设置在柱基之下了。
