27.1.1  隐藏线

使用【机械设置】对话框中的【隐藏线】选项可以指定互相交叉的风管或管道（在不同平面中）在模型中的显示方式。在双线图纸中会显示交叉风管和管段，这样最远端平面中表示分段的线会以不同的样式显示，以表示它们被如图27-4所示的前景中的分段所隐藏，而未连接到该分段。只有选中【隐藏线】作为视觉样式时，才可以应用【隐藏线】参数。

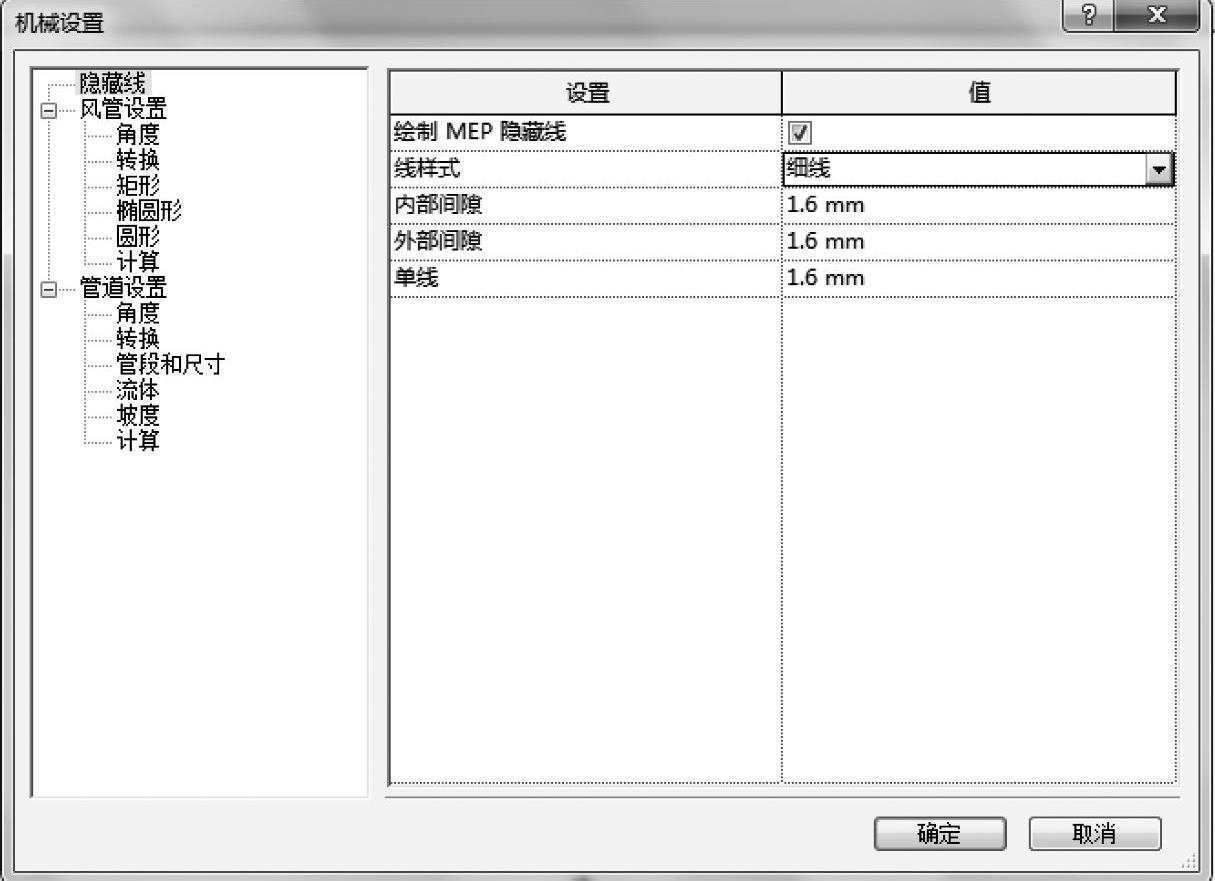

图 27-3

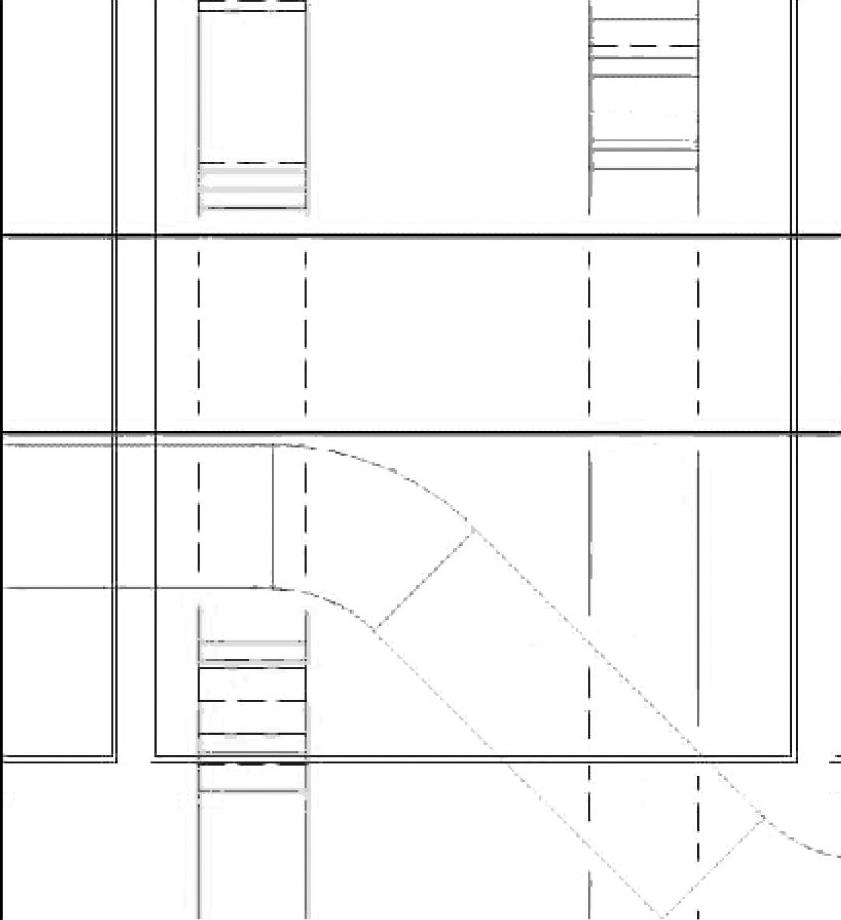

图 27-4

在右侧面板中，为线样式和该间隙的宽度指定下列参数。

1）绘制MEP隐藏线：选中该选项时，会使用隐藏线指定的线样式和间隙绘制风管或管道。

2）线样式：单击【值】列，然后从下拉列表中选择一种线样式，以确定隐藏分段的线在分段交叉处显示的方式。

3）内部间隙：指定交叉段内显示的线的间隙。如果选择了【细线】，将不会显示间隙。

4）外部间隙：指定在交叉段外部显示的线的间隙。如果选择了【细线】，将不会显示间隙。

5）单线：指定在分段交叉位置处单隐藏线的间隙。
