27.4.1 完成系统
首先将两个分支连接到主管道。
1）打开起始文件WFP-RME2015-27-MechanicalA.rvt，在【项目浏览器】中打开【楼层平面：Ground Floor】视图，并将绘图区域放大到轴网F-2和轴网E-3之间。

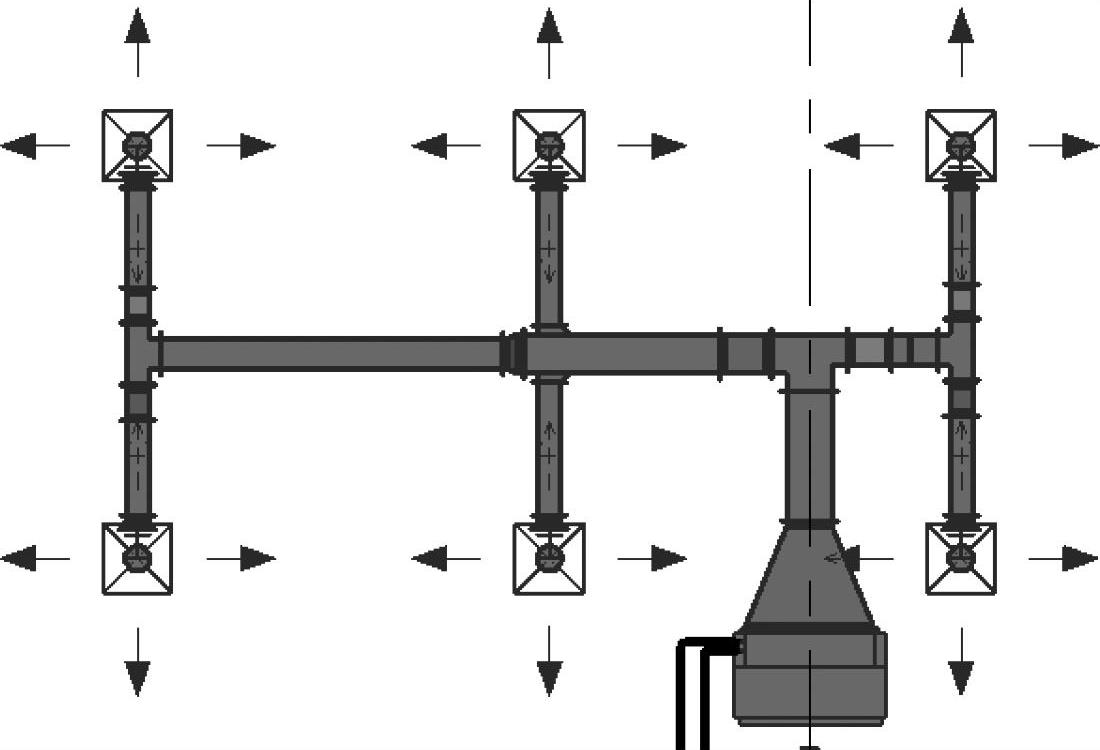

2）利用<Ctrl>键选择系统中间的2段分支风管，如图27-19所示。

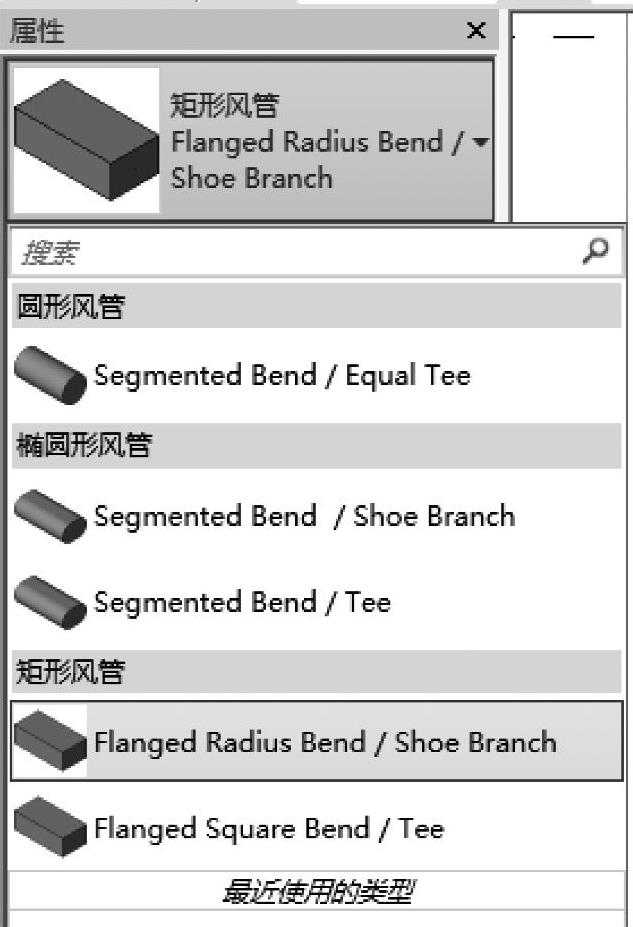

3）在【属性】面板类型选择器中将风管类型更改为【矩形风管Flanged Radius Bend/Shoe Branch】，如图27-20所示。
图 27-19
图 27-20

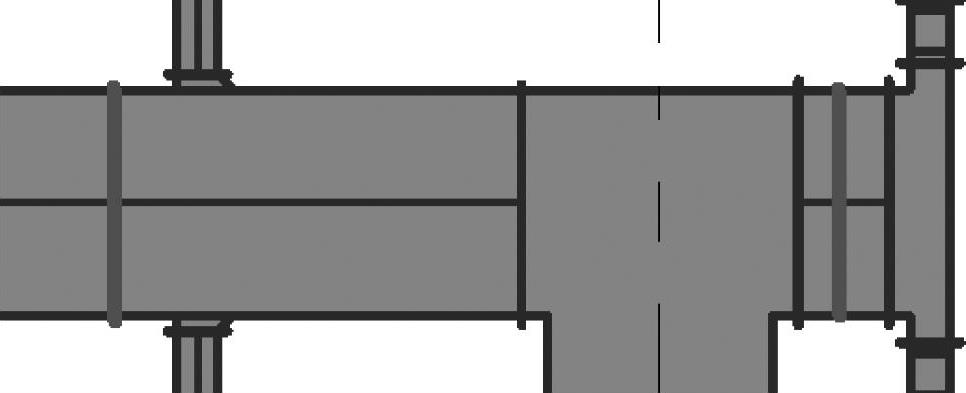

4）依次选择每个分支风管，然后拖曳终点离开主风管中心线到外边缘线上，将2段支管与主风管连接，如图27-21所示。

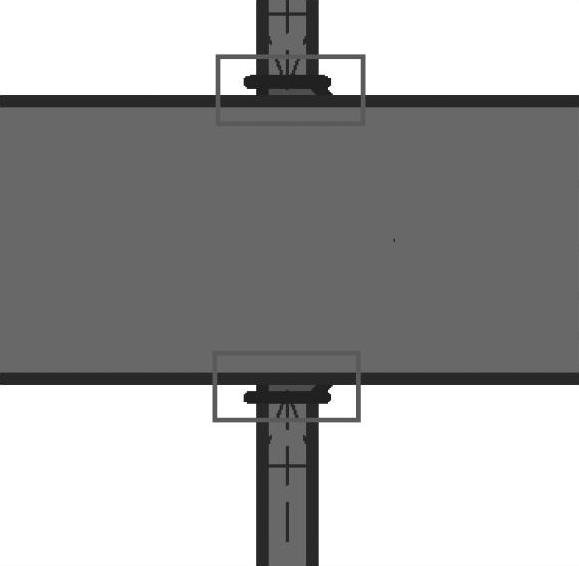

5）利用<Ctrl>键同时选择两个连接器，如图27-22所示。
图 27-21
图 27-22

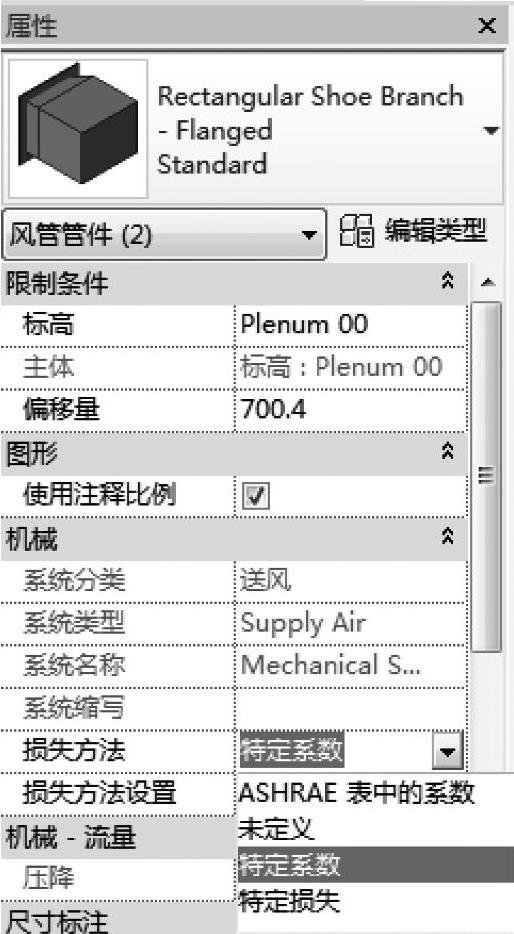

6）在【属性】面板中【损失方法】下拉列表中选择【特定系数】，如图27-23所示。

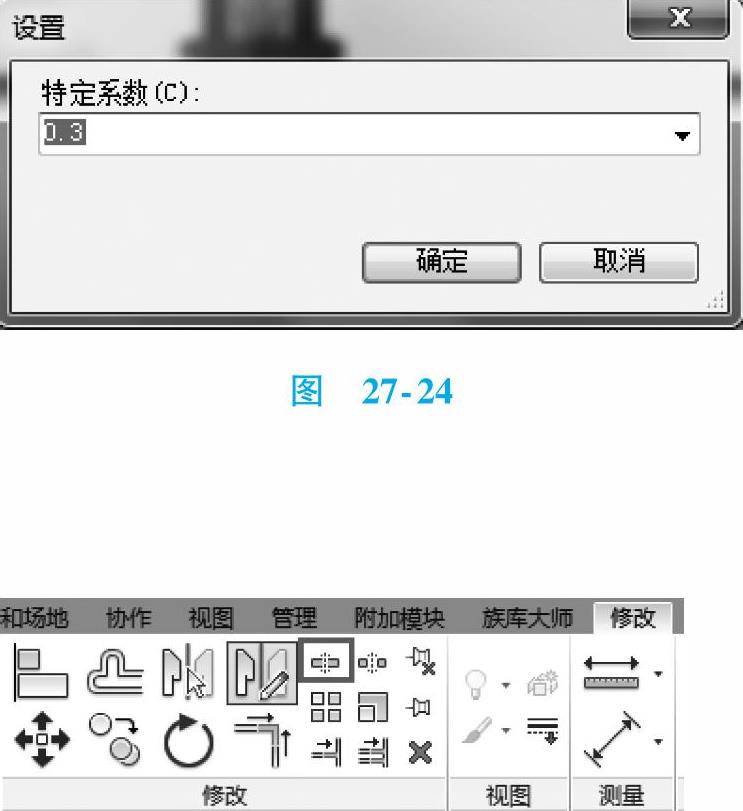

7）单击【损失方法设置】旁的【编辑】，在弹出的【设置】对话框中，将【特定系数】设置为【0.3】，如图27-24所示。
这个系统有6个风道末端，为了提供平衡的空气分布，主要管道需要分解和减小尺寸，否则系统将包括一个特大型管。虽然会自动生成，用户也需要告诉Revit应该在哪里减小管道尺寸。
8）在【修改】选项卡下的【修改】面板中选择【拆分图元】，如图27-25所示。
图 27-23
图 27-25
9）在如图27-26所示的红线位置处进行分割风管。
图 27-26
10）检查以确保连接到风机盘管的管道与主管道拥有相同的偏移量。
图 27-27
注意：要经常检查所有的偏移量，因为它们有时会随机变化，而且没有明显的原因。
11）光标悬停在一个风道末端上面，利用<Tab>键切换，直到所有图元高亮显示（图27-27），然后单击选择。

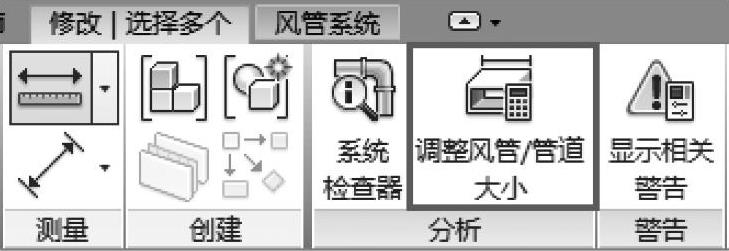

12）在【修改选择多个】选项卡下的【分析】面板中选择【调整风管/管道大小】，如图27-28所示。

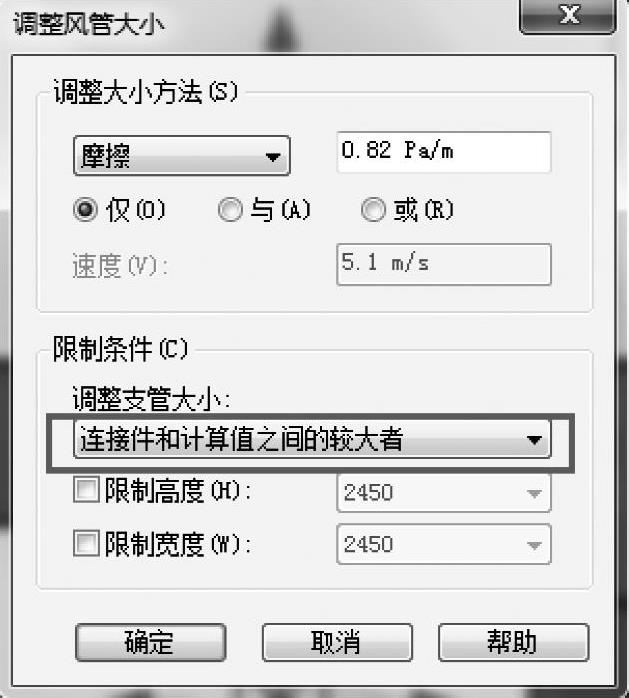

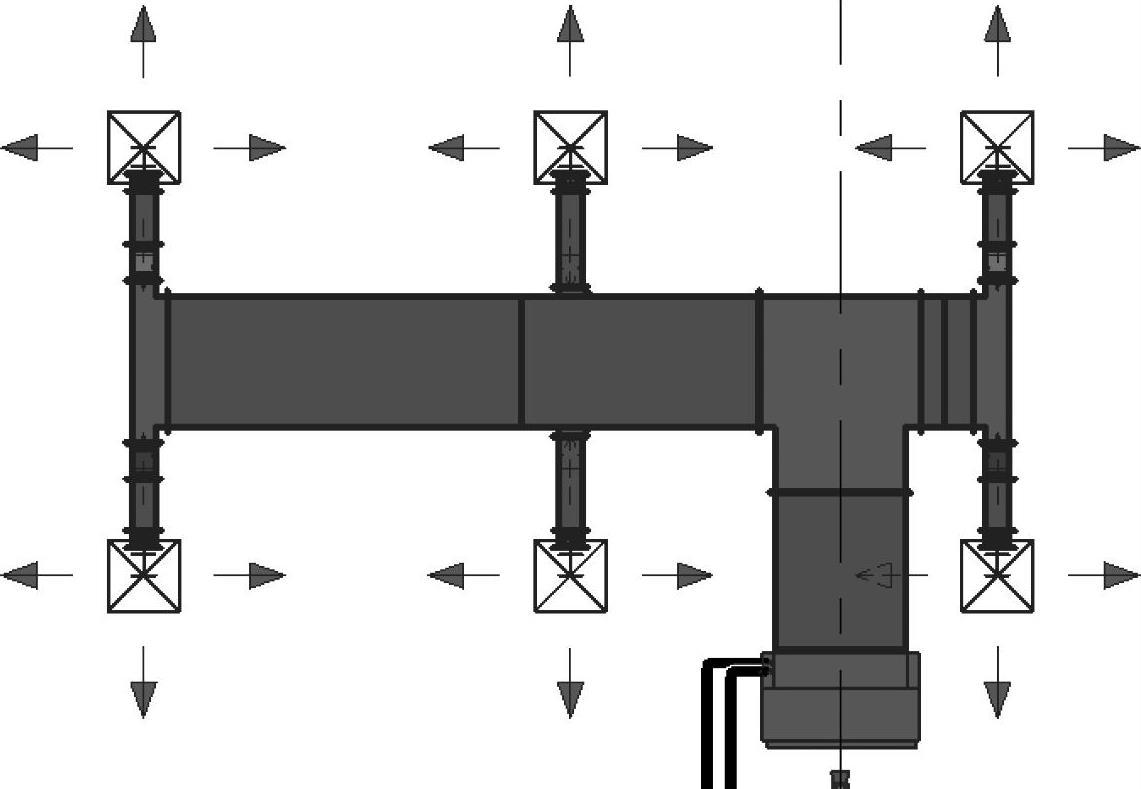

13）在弹出的【调整风管大小】对话框中，设置限制条件为【连接件和计算值之间的较大者】（图27-29），其余为默认设置，单击【确定】按钮关闭对话框，完成风管重置，如图27-30所示。
图 27-28
图 27-29
注意：如果上述管道右侧没有被拆分，则可能会出现一个警告说，在三通接头只允许对准管道顶部而不是中心时，Revit将试图对准主管道的中心，并取消任何警告框。如果用户忘记将右手部分分解就可能会出现这种情况。

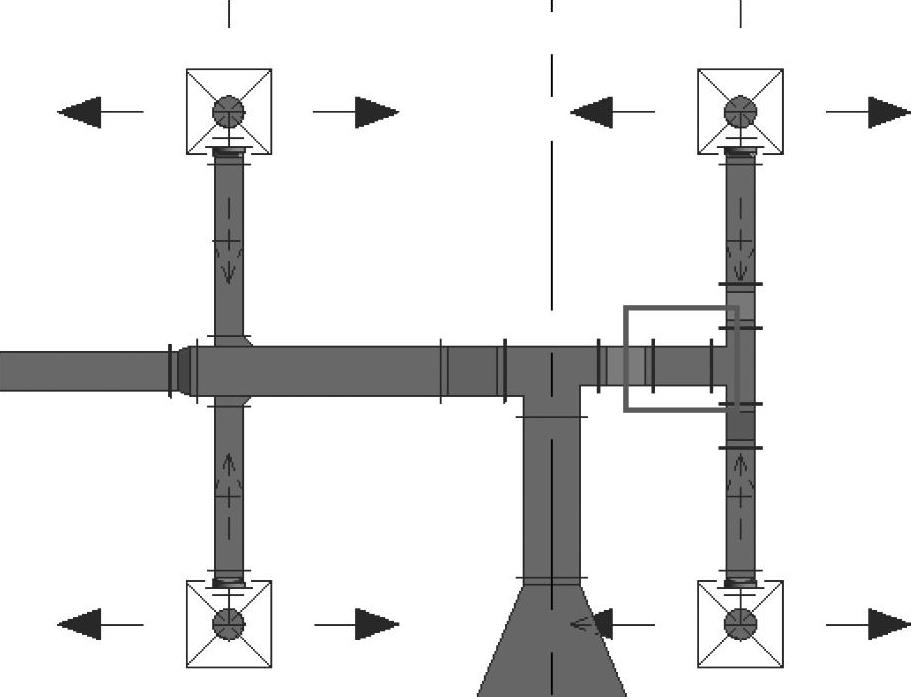

要完成管道系统，用户必须把右端两支小管道裁剪成一条管道（图27-31），然后删除连接件。
图 27-30
图 27-31

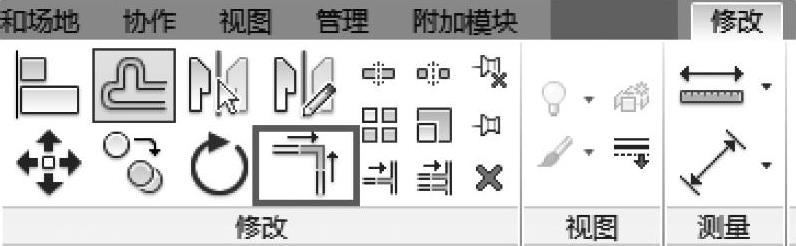

14）在【修改】选项卡下的【修改】面板中选择【修剪/延伸为角】，如图27-32所示。
图 27-32
15）依次选择两段管道将它们连接成一条管道。

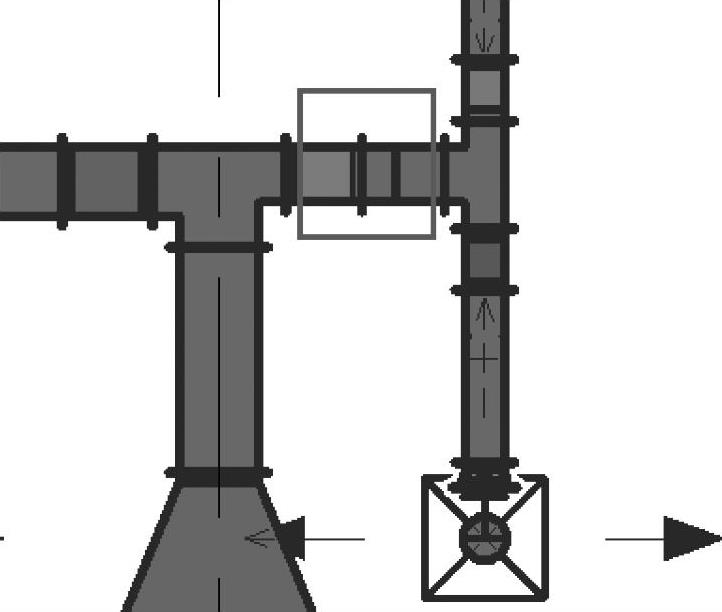

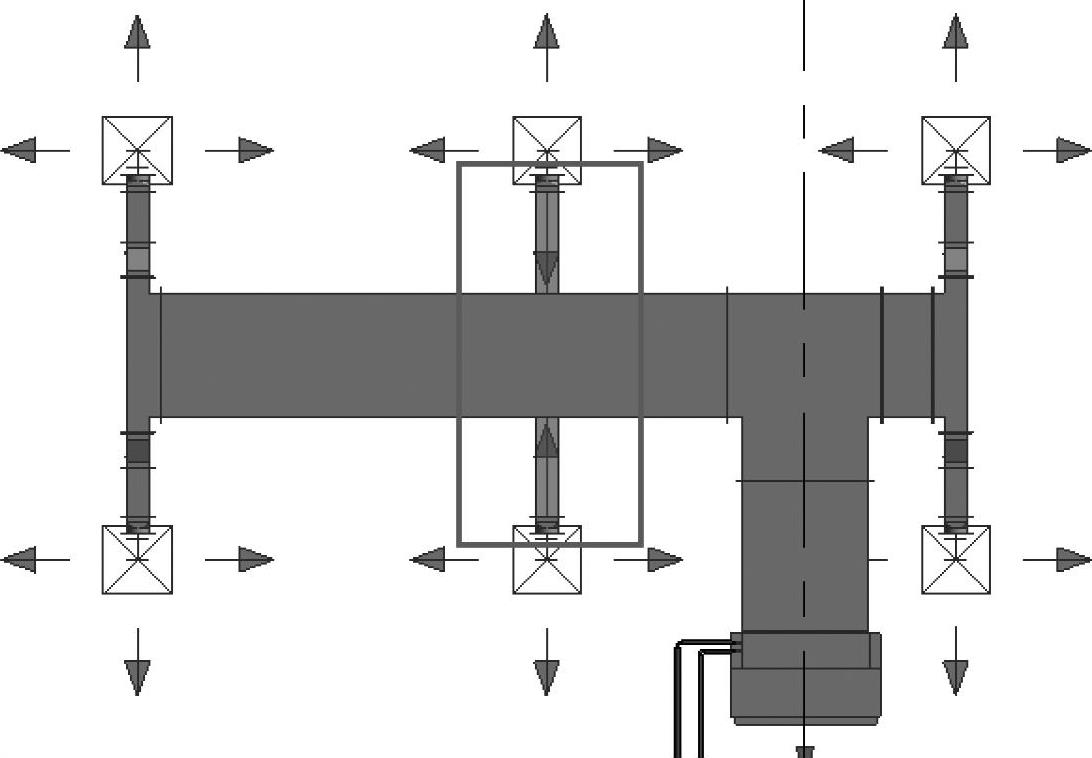

16）选择矩形组合并删除它，如图27-33所示。

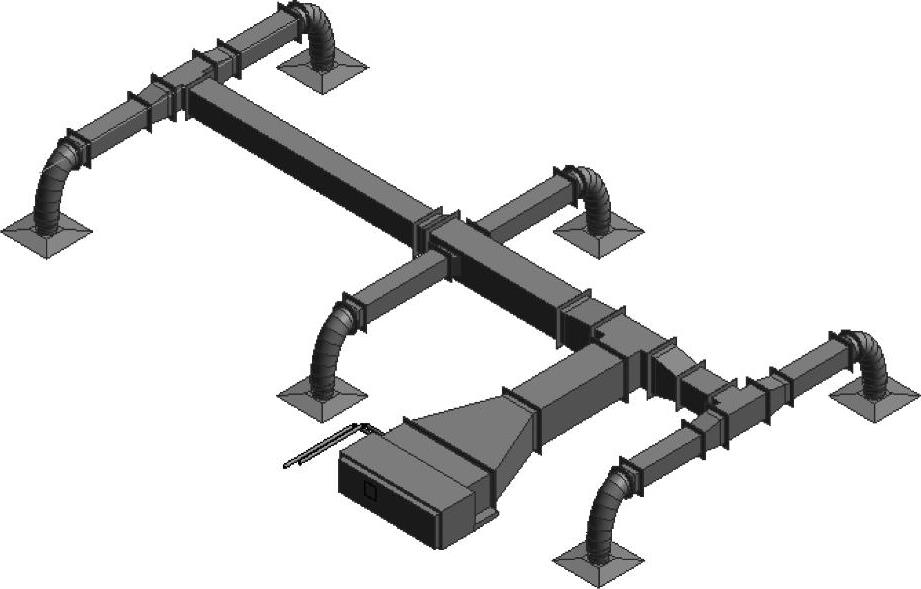

17）在【项目浏览器】中打开【三维视图：System3D】视图，浏览模型，如图27-34所示。
图 27-33
图 27-34
