22.4.6 创建一个用于替代的结构框架
我们要为建筑物创建一个用于替代的结构框架（用简单的钢架形式实现即可）。现有的基础再利用后，剩下的基础就会被忽略，新加入的基础要用来支撑结构，扩大结构框架。这些图元都将在设计施工的阶段创建，这一步无须定义拆除的阶段。
1）在【项目浏览器】中打开【结构平面：Foundation】视图。
2）检查【阶段化】是不是都已分别设置成【ShowAll】和【计划阶段】。

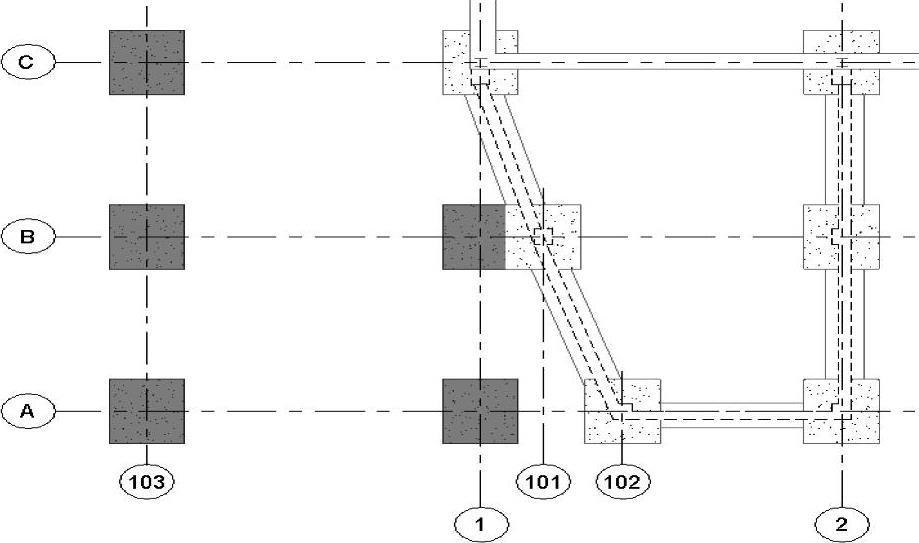

3）在【结构】选项卡下【基础】面板中选择【独立】，如图22-18所示，放置五个基础。在这些新放置的基础和位于2A和2B位置的再利用的基础上，我们要定位七根新柱子（图22-18），二层的梁将把柱子连接到一起，并固定在现有的结构上。
4）在【结构】选项卡下【结构】面板中选择【柱】。
5）在【类型选择器】里选择柱类型为【305×305×97UC】，在选项栏里设置【高度：】为【First Floor】。
6）把柱子分别放置在十字轴网的A103、B103、C103、A1、B1、A2和B2的位置上。
7）在【项目浏览器】中打开【结构平面：First Floor】视图。
8）检查视图的【阶段化】是不是已经设定为【Show Complete】和【计划阶段】。
9）在【结构】选项卡下【结构】面板中选择【梁】。
10）在【类型选择器】里选择梁类型为【305×165×40UB】，在选项栏中设定【放置平面】为【标高：First Floor】。

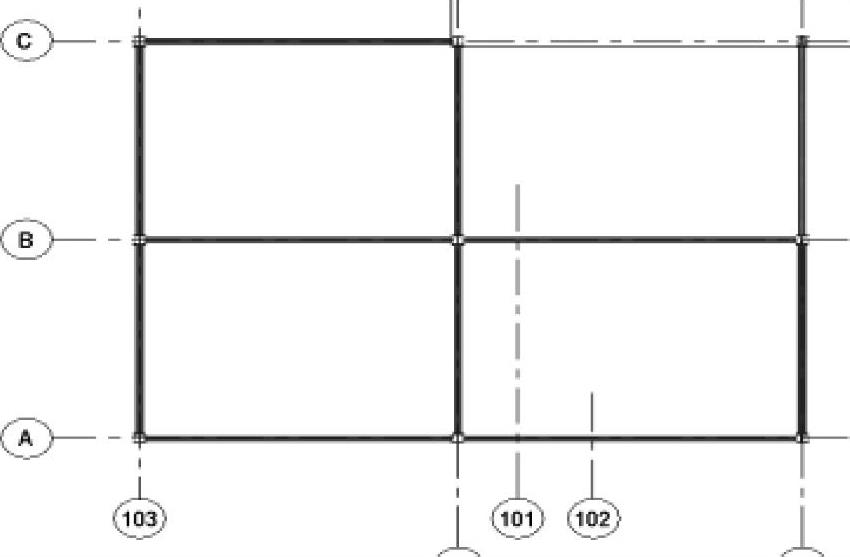

11）如图22-19所示在十字轴网上放置主梁。
图 22-18
图 22-19
12）在【结构】选项卡下【结构】面板中选择【梁系统】。
13）在【类型选择器】里选择梁系统类型为【结构梁系统Structural Framing System】，然后按照图22-20所示检查选项栏。
图 22-20

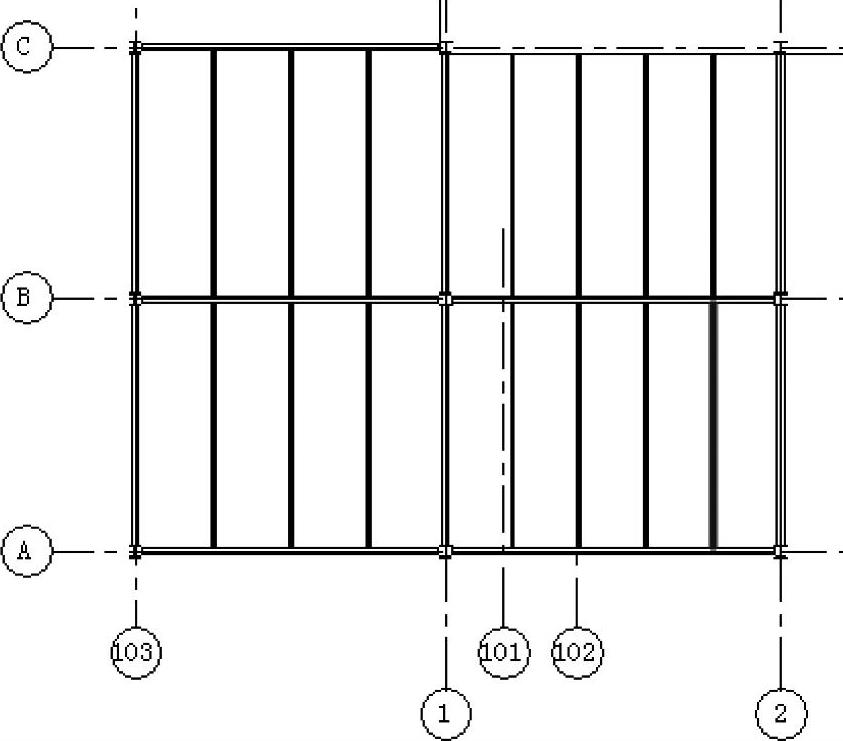

14）在新建的框架梁上安置四个新的梁系统，如图22-21所示。这样，简单的钢结构框架就完成了。接下来是在视图里查看结构，视图强调了图元的多个4D元素。我们在标准的3D视图里也可以做到这一点，只要使用显示全部的默认阶段过滤器即可。
15）在【项目浏览器】中打开【三维视图：3D】视图。
16）检查视图【属性】是否设定为【ShowAll】和【计划阶段】。

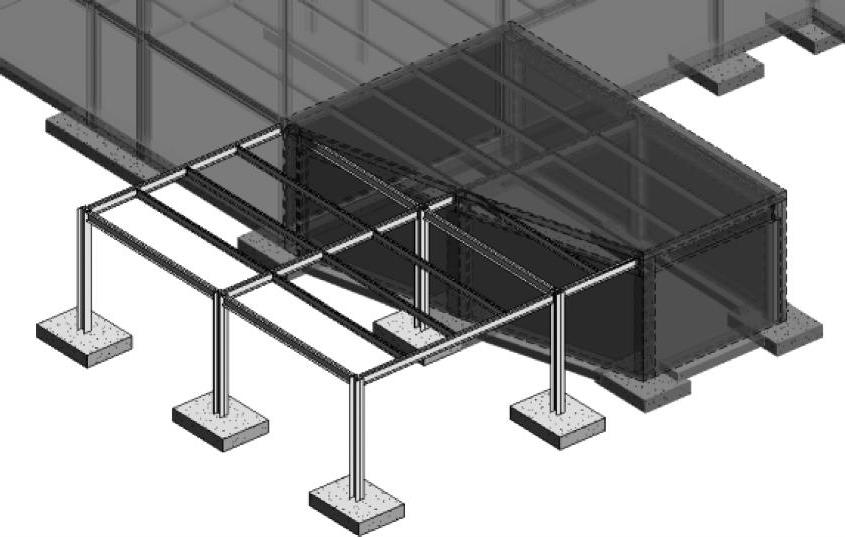

如图22-22所示，现有的建筑是灰色，临时墙体是蓝色，拆除的是红色，黑线描边的是新建的钢结构和基础。
图 22-21
图 22-22
