21.3.4 修改剖面【
Section
Grid
2】和【
Section
Grid
3】的梁，并且将它们剪切到预先设置好的参照平面上
1）在【项目浏览器】中打开【剖面：Section Grid 2】视图。

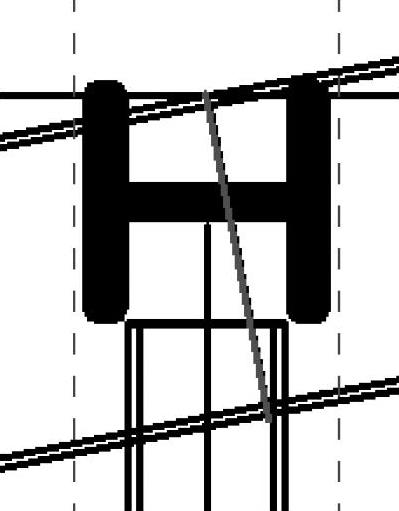

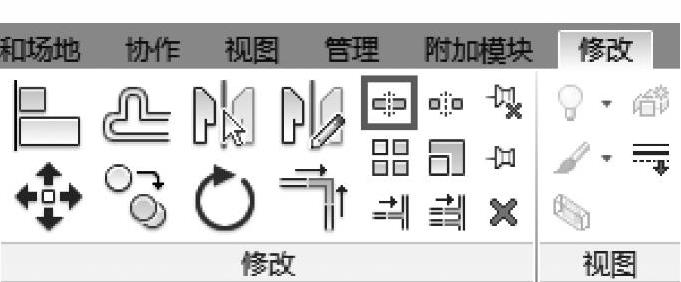

2）查找并放大上弦和梁的交点，在【修改】选项卡下【修改】面板中选择【拆分图元】（图21-39）。如图21-40所示，在交点处隔开此段梁。
图 21-39
图 21-40
3）在【修改】选项卡下【几何图形】面板中，选择【剪切】下拉菜单中的【剪切几何图形】。

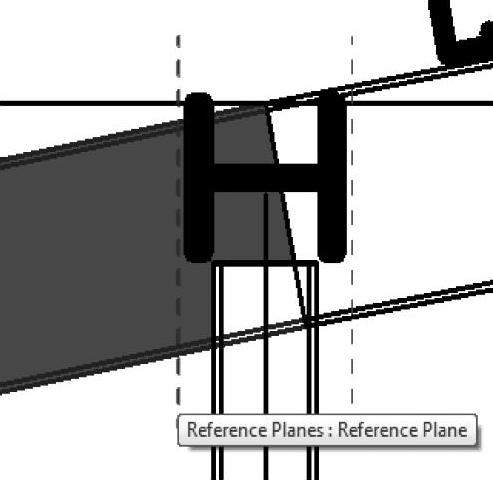

4）如图21-41所示，首先选择左侧梁，然后选择左侧参照平面。接着选择右侧椽，选择右侧参照平面并且修改，关闭对话框。这就完成了剖面【Section Grid2】中梁的剪切，如图21-42所示。
图 21-41
图 21-42
5）在【项目浏览器】中打开【剖面：Section Grid3】视图。
6）选择【剪切几何图形】，并且重复上述步骤剪切该剖面中的梁。
7）为了清除多余视图，在【视图】选项卡下【图形】面板中选择【可见性/图形】（快捷键为<VV>）。

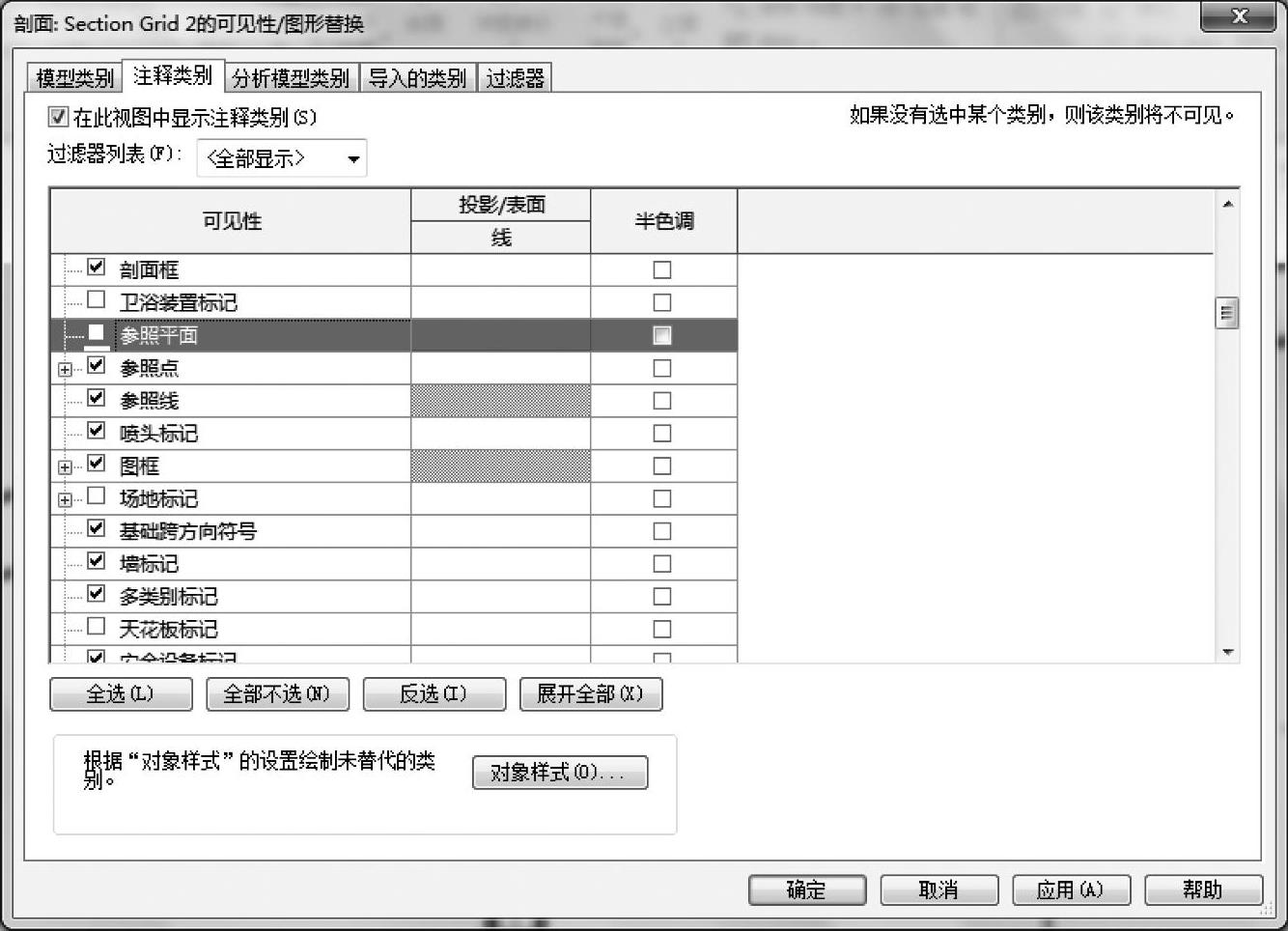

8）在【注释类型】选项卡中取消勾选【参照平面】，如图21-43所示。

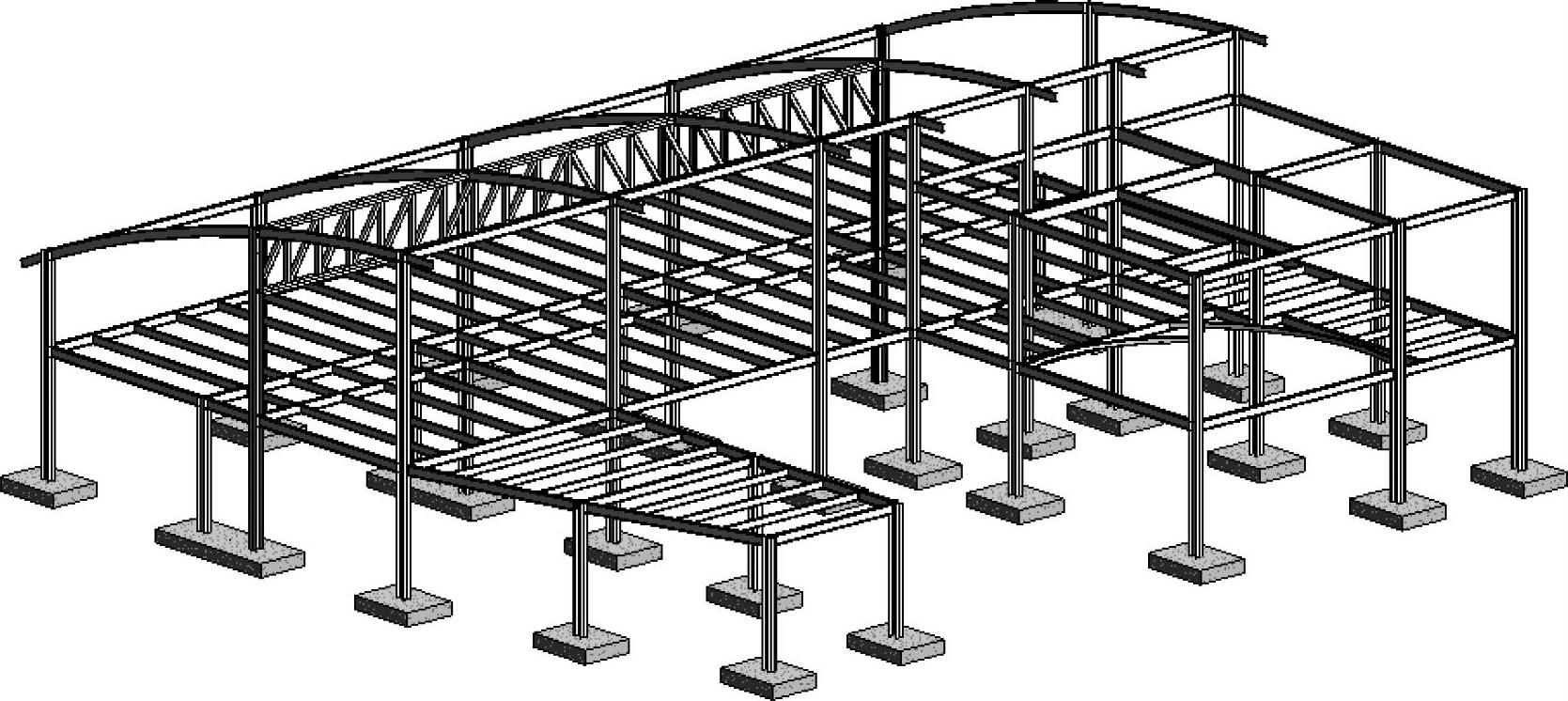

9）单击【确定】按钮，关闭对话框。打开3D视图进行检查，如图21-44所示。
图 21-43
图 21-44
