31.4.1 定义新系统族类型
打开练习文件后在绘图区域可以看到一个完成一部分且基本形状已定的概念模型。现在需要在模型中设置具体的墙体结构，以为细节化设置、数据引入和能耗分析做准备。我们将创建三种不同的外墙类型。
1.在对一面现有墙体的结构进行编辑之前，先将其复制
1）打开起始文件WFP-RAC2017-17-SysFamiliesA.rvt。在【项目浏览器】中找到并打开【3D视图：{3D}】视图。

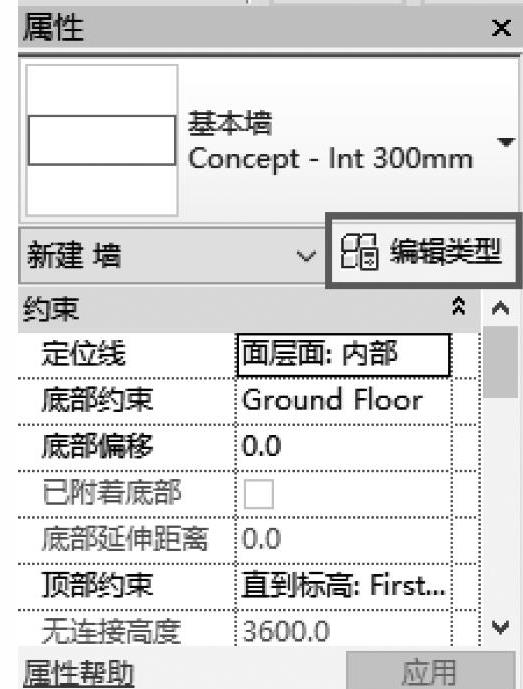

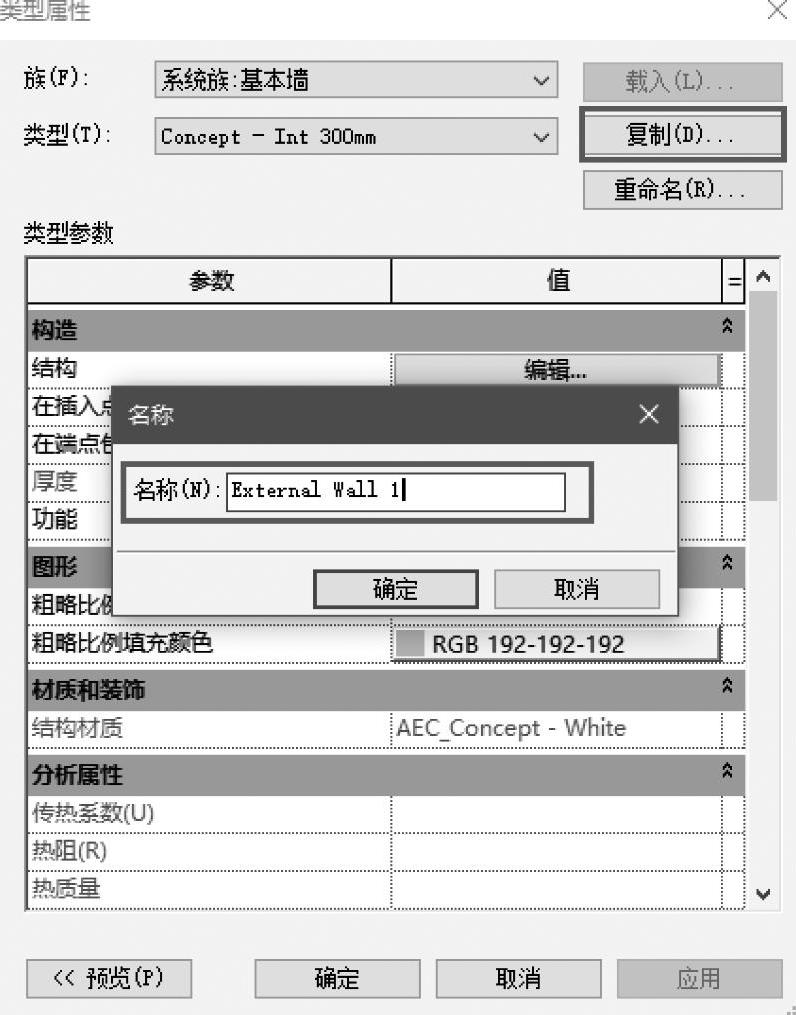

2）选择绘图区域中的任意一面外墙，在【属性】面板中单击【编辑类型】，如图31-20所示。在弹出的【类型属性】对话框中复制类型为【Concept-Int 300mm】的墙，将其命名为【基本墙External Wall1】（外墙1）并单击【确定】按钮，如图31-21所示。
图 31-20
图 31-21
2.筛选材质并添加相应性质

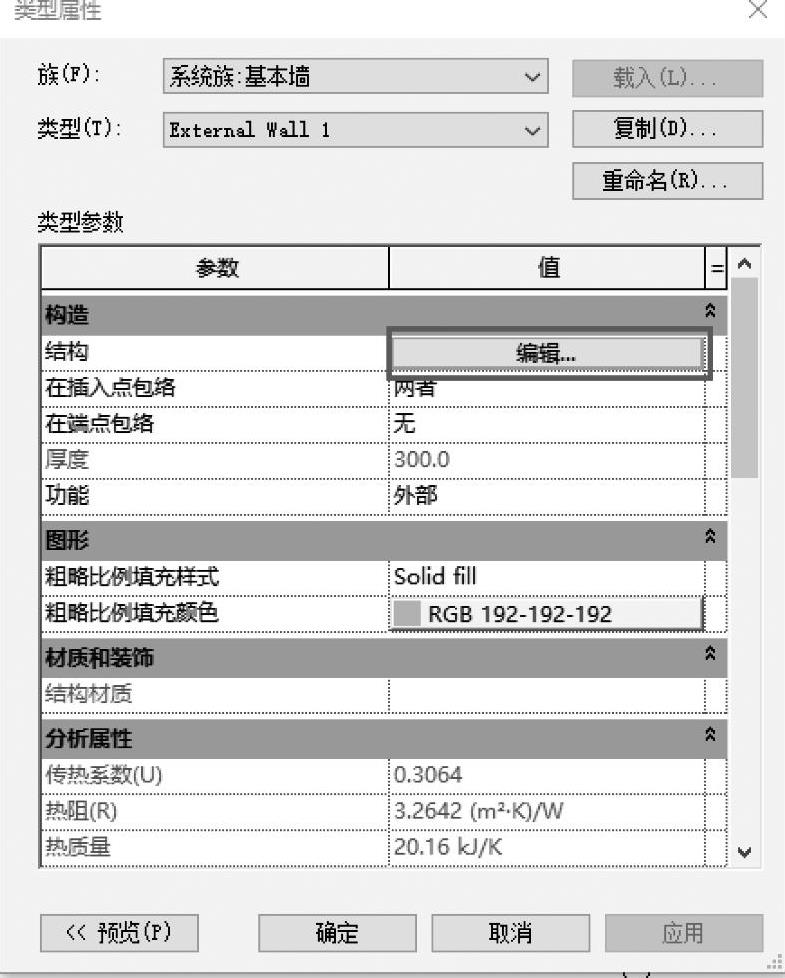

1）在【类型参数】中，单击【结构】右侧的【编辑】按钮（图31-22），打开【编辑部件】对话框（图31-23）。

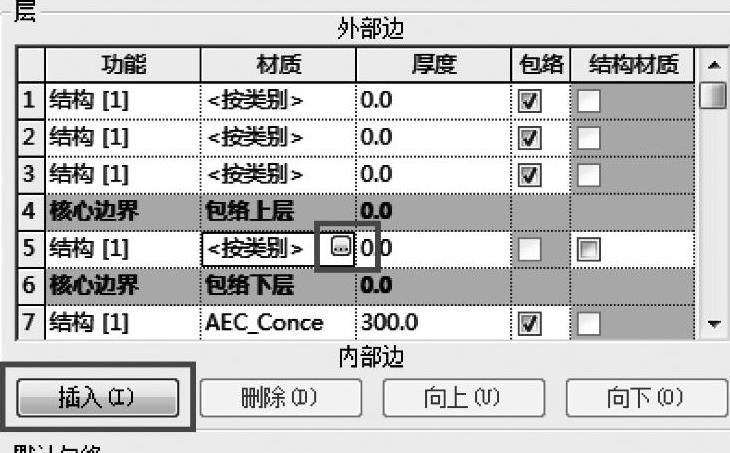

2）在【编辑部件】对话框中单击【插入】按钮，在【核心边界】上方添加三层，下方添加一层。

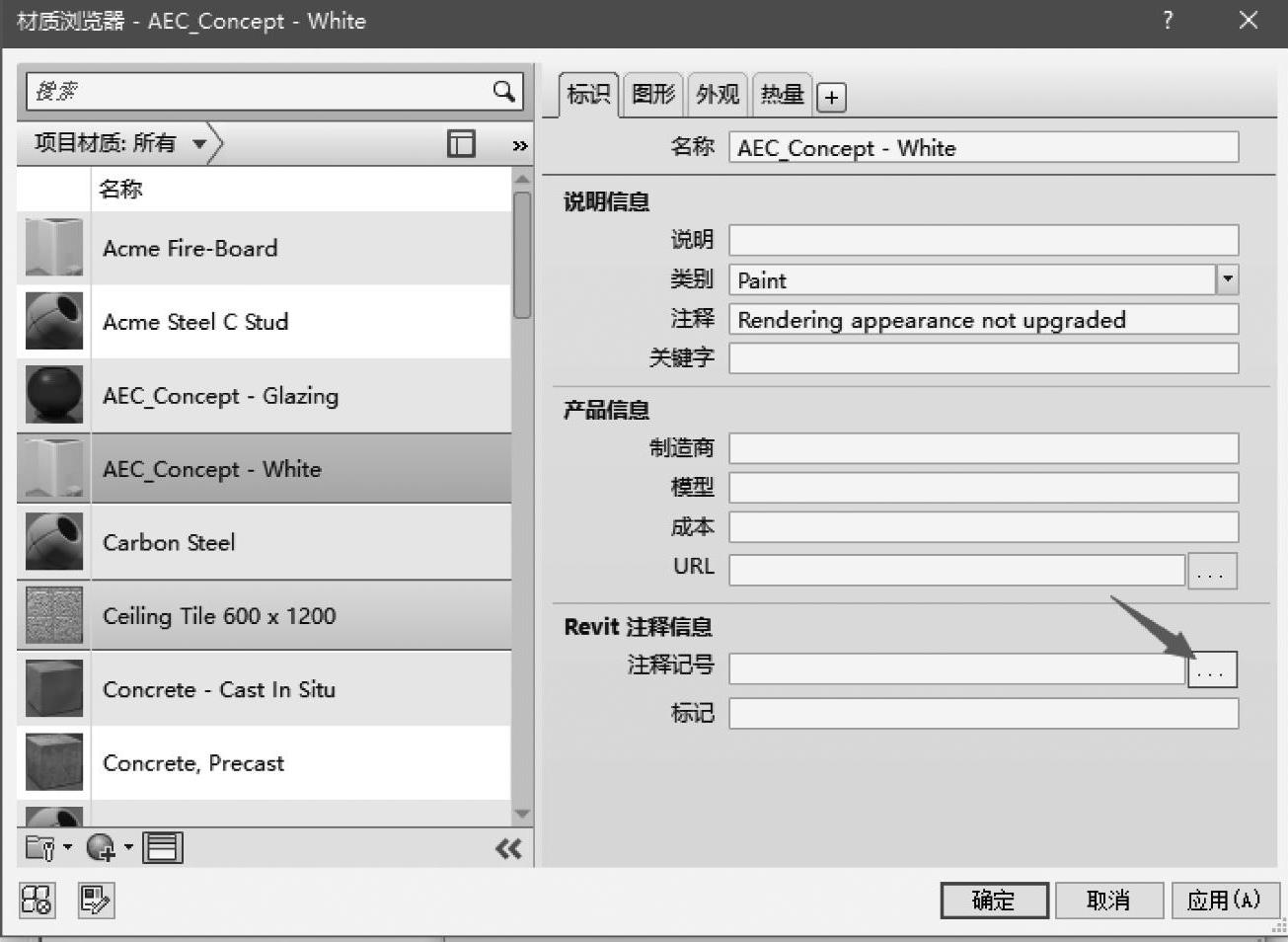

3）如图31-24所示，单击红框中的按钮，打开【材质浏览器】对话框。

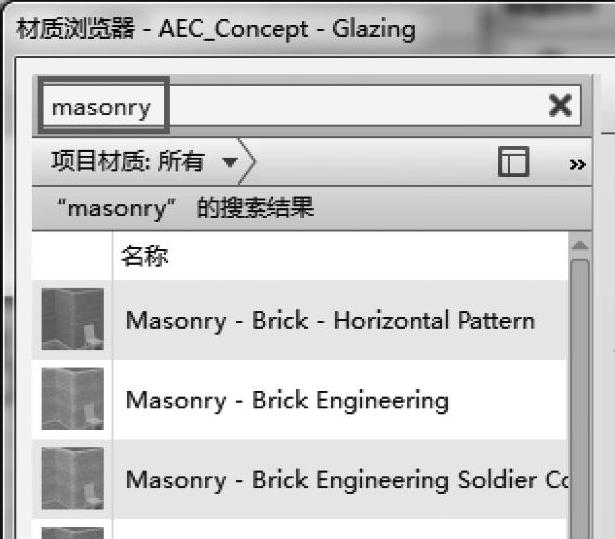

4）在左上角的搜索栏中输入【masonry】，按回车键，如图31-25所示，对材质列表进行筛选。
5）选择材质【Masonry-Concrets Blocks】。Revit的材质从组合数据中生成，包括绘图的图形信息、透视图外观以及含有制造商、模型和其他产品数据。材质也包括与物理性质或热量性质有关的数据，不过库中也不一定总是包含这些信息。本单元练习中，我们将利用模型进行能耗分析，所以要为材质添加热量性质。

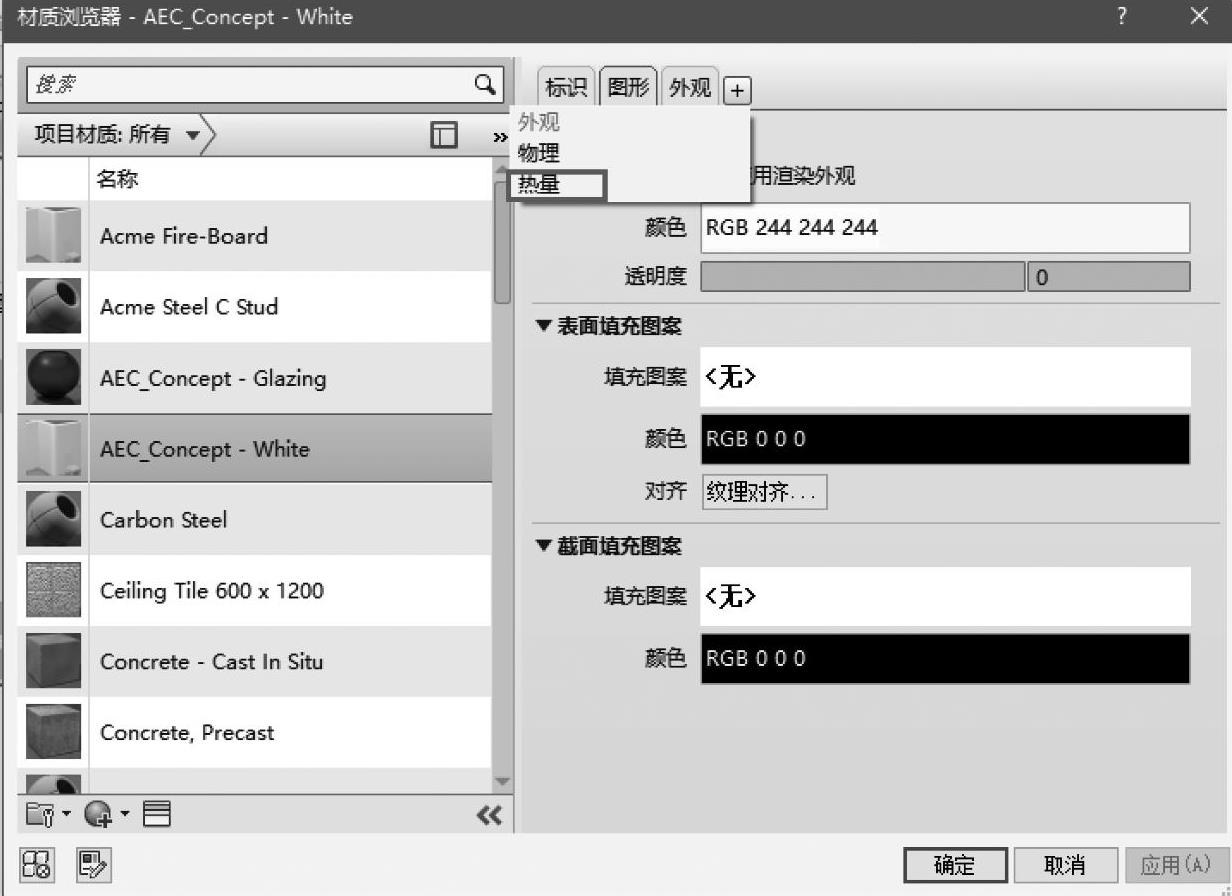

6）在【材质浏览器】对话框中，单击【外观】选项卡后的【+】，为混凝土砖的材质添加【热量】性质，如图31-26所示。

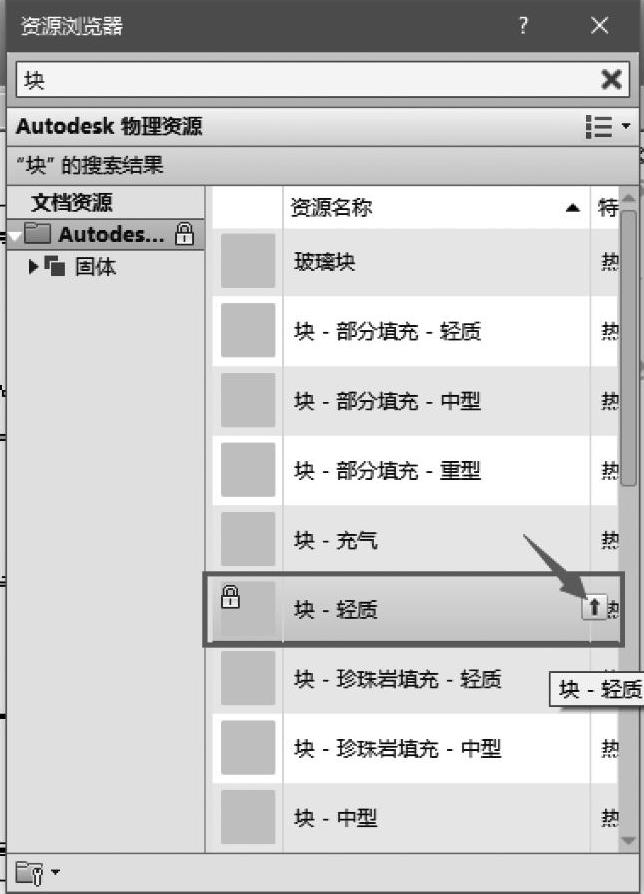

7）利用左上角的搜索栏再次对材质进行筛选，单击图31-27中标记的箭头，将【块-轻质】导入材质中。
图 31-22
图 31-23
图 31-24
图 31-25
图 31-26
图 31-27
8）在我们将元数据与砌块墙体关联的同时，比较好的做法是指出在注释记号中能找到该材质的合适路径。
注释记号将在后面的单元中进行介绍，简而言之，注释记号是将层次编码和文字描述相联系的一个外部文本文档。由于这一数据参考外部来源且是实时的，所以每个项目的注释记号都非常重要。
本例中，默认的层次编码是【F10】，这已涵盖所有的砌墙材料，不过还可以更具体些。

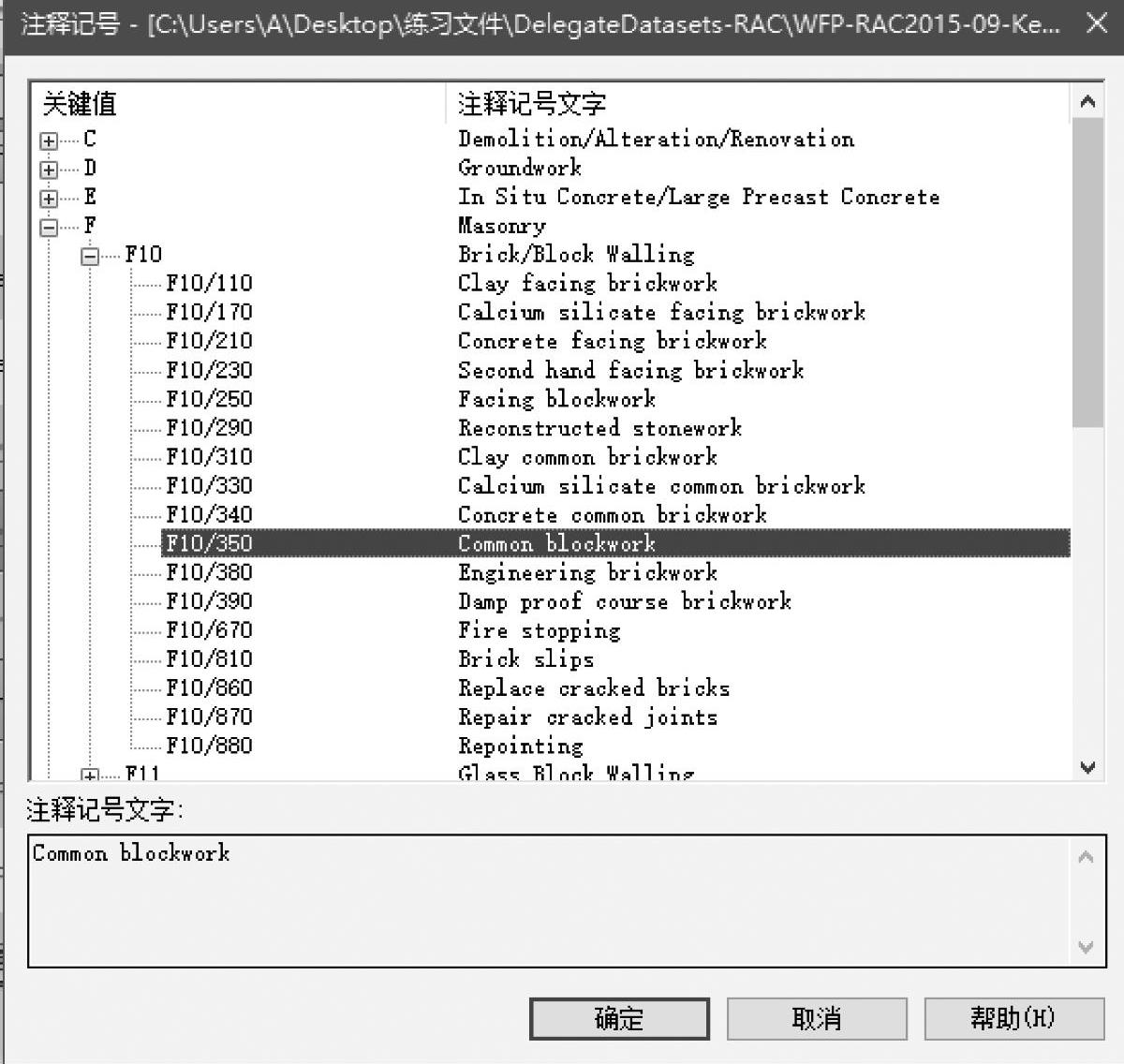

9）如图31-28所示，单击【标识】选项卡【Revit注释信息】后的按钮。在弹出的【注释记号】对话框中，展开【F】的选项，再展开【F10】的选项，选中【F10/350】（图31-29），然后单击【确定】按钮，返回到【材质浏览器】对话框。
图 31-28
图 31-29
10）单击【确定】按钮，返回到【编辑部件】对话框。
11）将这一墙体的结构层设置为100mm，并确认【层】面板【功能】已设定为【结构[1]】。
12）如图31-30所示，输入数值，完成余下部分墙的构建。完成后单击【确定】按钮，返回到场景视图。
注意：余下的所用材质已经具有合适的热量性质，所以已完成的这面墙的抗力和热质量已经计算好了。
可以看到这面墙现已呈现出外部颜色和表面光洁度（图31-31）。接下来我们将这一新的类型应用到所有外墙中。
图 31-30
图 31-31

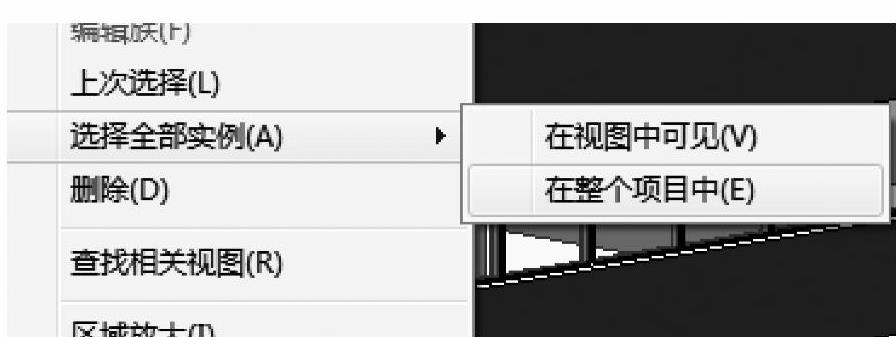

13）在绘图区域选中另一面外墙，单击鼠标右键。在弹出的快捷菜单中选择【选择全部实例】→【在整个项目中】，如图31-32所示。
14）在【属性】面板的类型选择器中将墙类型设置为【基本墙External Wall1】，如图31-33所示。
图 31-32
图 31-33
3.进行墙类型的设置
接下来我们将添加一些特性，创造一些不同的样式。首先，除屋顶平台上方的区域外，为所有墙体添加一个基座，然后在屋顶平台周围的女儿墙顶部添加压顶。我们可以用同样的技巧在墙上添加墙饰条和分隔条。
1）选择模型中的任意一面外墙。
2）单击【属性】面板中的【编辑类型】，在弹出的【类型属性】对话框中单击【复制】按钮，复制之前创建的外墙类型【External Wall1】，将新的墙类型命名为【External Wall2】，单击【确定】按钮。在【类型参数】中，单击【结构】旁边的【编辑】按钮，打开【编辑部件】对话框。

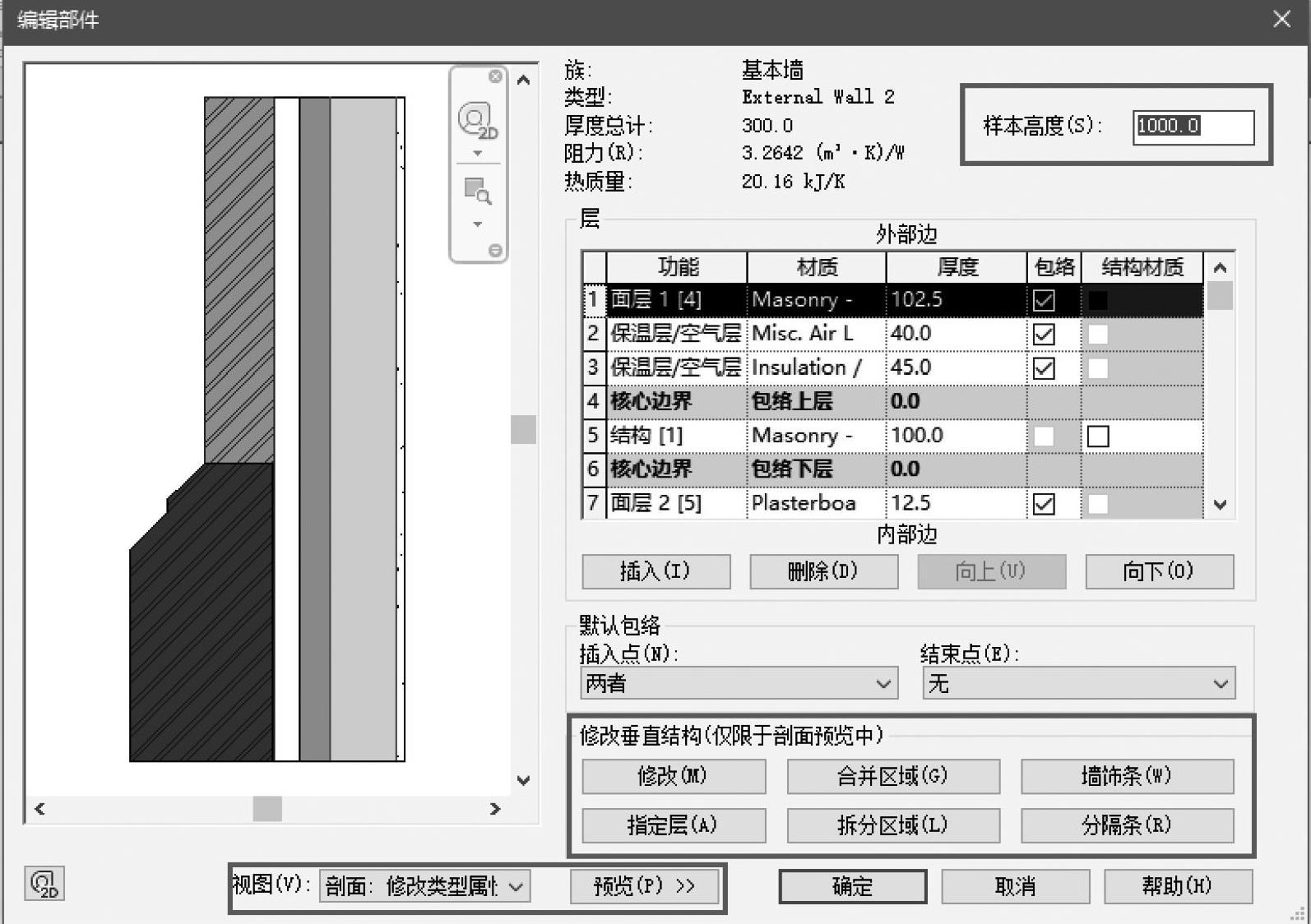

3）在右上角的【样本高度】文本框中输入【1000.0】，单击左下角的【预览】按钮，并把【视图】类型设置为【剖面：修改类型属性】，将【视图】切换为【剖面：修改类型属性】后，我们就能将【修改垂直结构（仅限剖面预览中）】面板中的六个功能键开启，如图31-34所示。
图 31-34

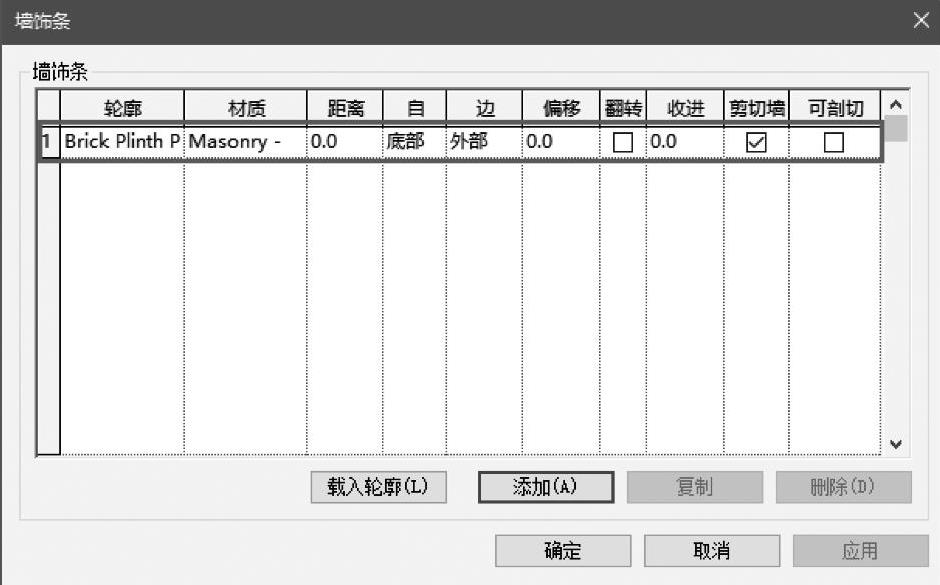

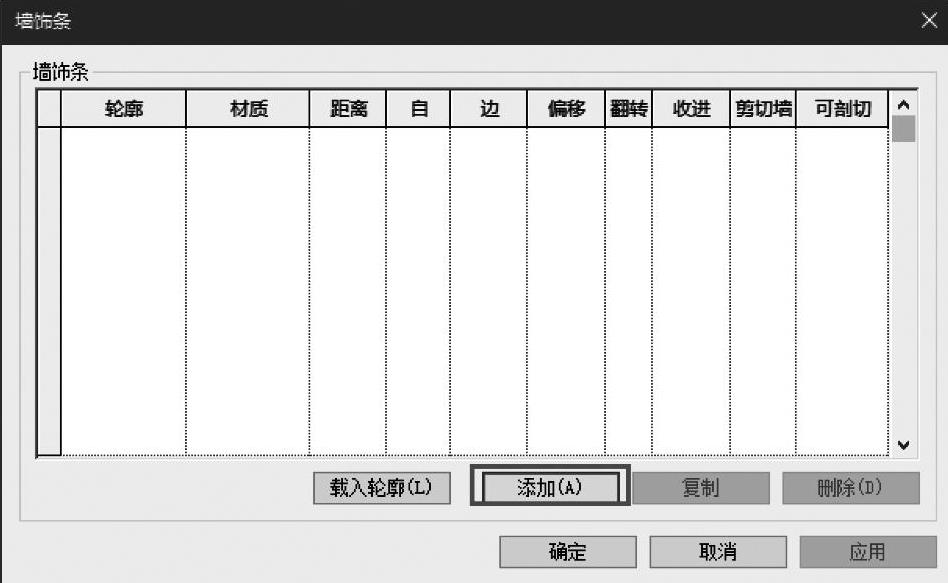

4）单击【修改垂直结构】中的【墙饰条】，在弹出的【墙饰条】对话框中选择【添加】（图31-35）。设置墙饰条轮廓为【Brick Plinth Profile】，选择材质为【Masonry-Brick，New】，如图31-36所示。
图 31-35
图 31-36

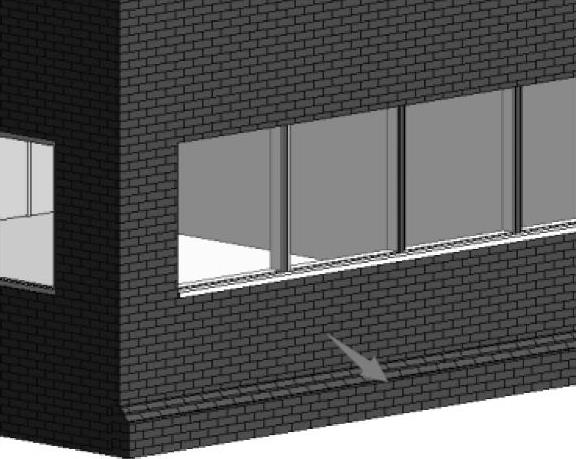

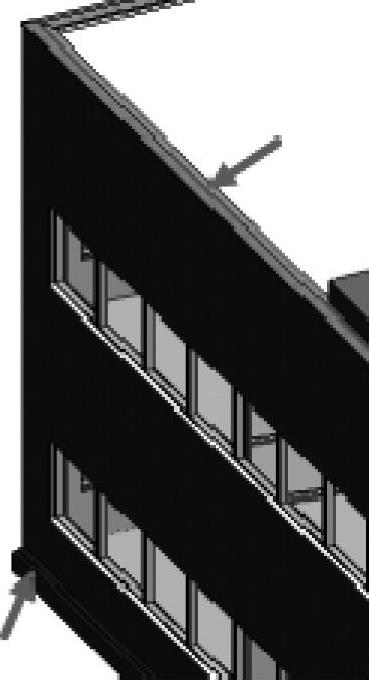

5）连续三次单击【确定】按钮，完成这一墙类型的设置。这时可以看到选中墙体下方的底座，如图31-37所示。
我们要把这一新的墙类型运用到所有从底层开始的外墙，但是这不包括屋顶平台上面的那一小片墙。

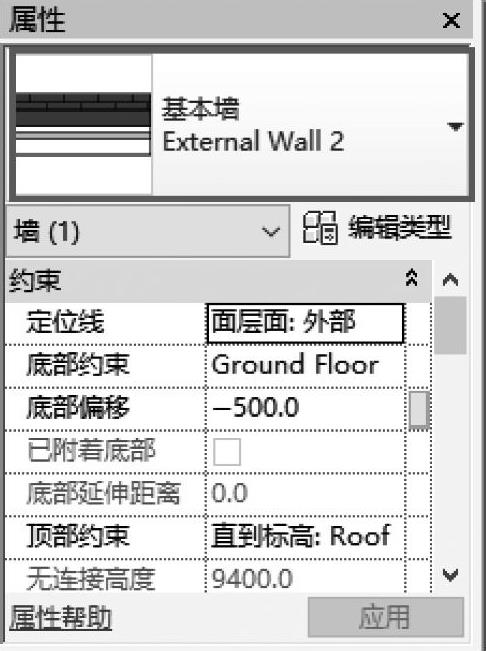

6）选中每一面相关的墙并在【属性】面板的类型选择器中将墙类型切换为【基本墙ExternalWall2】，如图31-38所示。
4.创建一个在女儿墙顶部设置好女儿墙压顶的墙类型。
1）选择围绕屋顶平台的三面矮墙中的任意一面。
图 31-37
图 31-38
2）在【属性】面板中单击【编辑类型】按钮，在弹出的【类型属性】对话框中选择【复制】，将其命名为【External Wall 3】。
3）在【类型参数】中，单击【结构】旁边的【编辑】按钮，再次在【修改垂直结构】中选择【墙饰条】，打开【墙饰条】对话框。

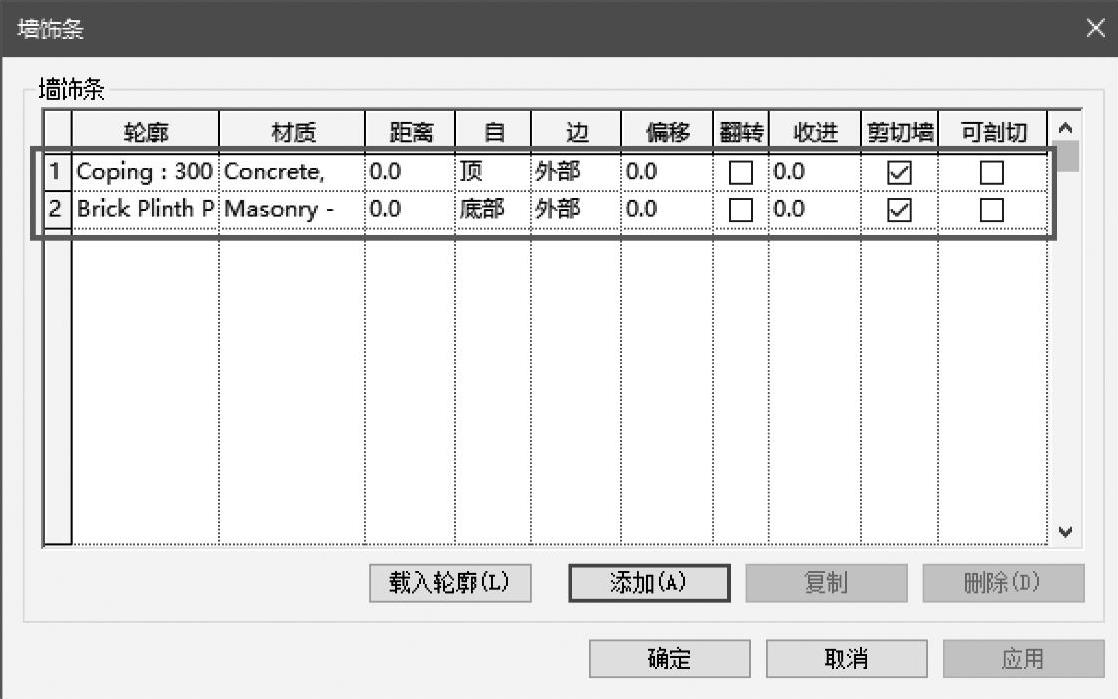

4）单击【添加】按钮，在原有墙饰条的基础上添加新的墙饰条，这次将墙饰条的材质设置为【Precast Concrete】，如图31-39所示。
5）把这种墙类型应用至其余两面女儿墙中，完成后如图31-40所示。
图 31-39
图 31-40
