19.4.2  支撑创建入门

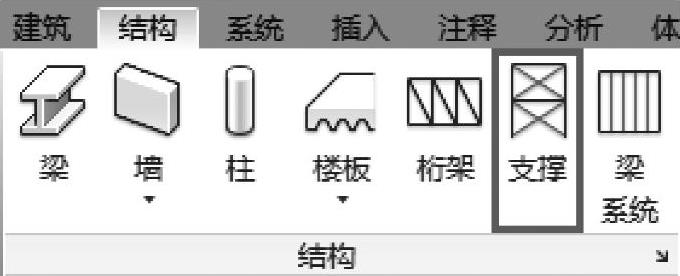

【支撑】在【结构】选项卡中，如图19-35所示。其作用是添加对角线上的结构构件，这些结构构件通常与柱和梁相连，起到支撑作用。

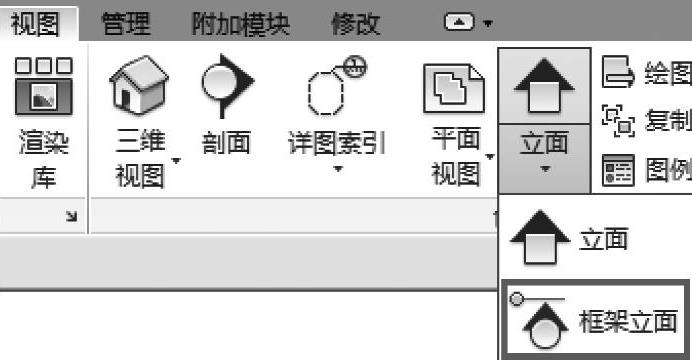

和梁一样，支撑也被归类到结构框架，因此共享同一个图元库。添加支撑到梁的方法和前面的类似，选定平面视图或某个专门创建的框架立面视图，通过确定起点和终点的方式创建。【框架立面】（图19-36）

图 19-35

图 19-36

将自动把操作平面和视图范围设定在选定的网格或参照平面上，把剪裁区域限定在和选定的网格线相垂直的相邻的网格之间。

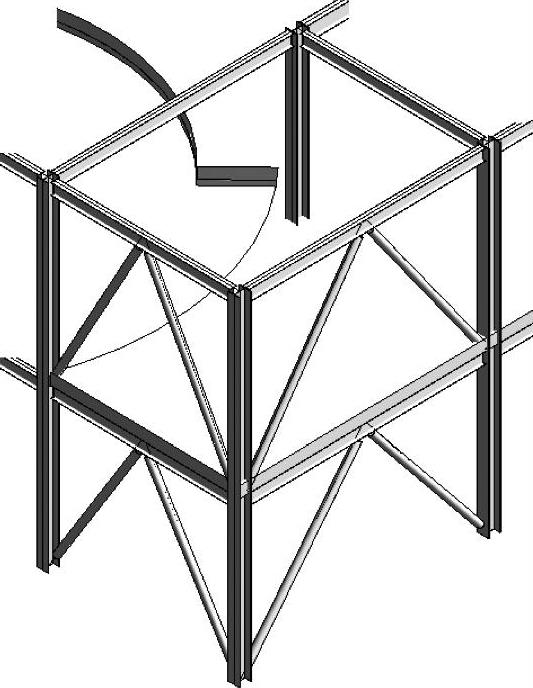

如图19-37所示，支撑把支撑构件固定在柱和梁上，并根据结构布局的变化进行参数调整。当支撑固定在梁上后，可以按照距离或比例具体说明固定操作的类型。支撑可以应用【复制】【移动】【镜像】【排列】【旋转】等工具进行操作。每个支撑的图元可以通过专门的支撑族的类型属性定义，修改其实例属性以定义结构用途、固定类型和距离。一旦在模型放置好支撑，就可设定其实例属性以修改、维持或控制支撑所在梁的位置。可根据其与梁终点之间的距离或长度比例，保持每个支撑的终点位置不变。如果附着的梁的位置和长度发生了改变，支撑将根据选定的支撑设置做出相应调整。

图 19-37
