14.3.3 图例操作
本练习的后半部分将学习图例的操作。图例有时候和明细表一起出现，作为替代在表中某行插入图像的做法；有时又是完全独立出现的，为项目中所用的符号提供解释。明细表的形式和外观很固定，而图例则是完全灵活的。明细表的数据是模型中所用图元的精确反映，而图例则完全有可能并不基于真实的情况，其中所显示的图元不一定就是模型中实际使用的图元。
项目起始文件包含了一个完成了部分的门图例，其中显示一系列门的立面和平面图示，门的名称也显示在下方。这部分练习的目标是在图例中添加一种门类型，并扩大视图的框架，把这种新类型并入其中，如图14-25所示。
此处门板所包含的线条、文字和标题都是用简单的CAD工具定义的，比如文字和画线工具，其中不涉及自动化的内容。可以利用复制命令将其中一个门板进行复制，然后通过修改形成一个新的门类型或族，这样就能有效地往图例中添加一种新的门类型。
1）在【项目浏览器】中找到并打开【图例：Door Legend】视图。

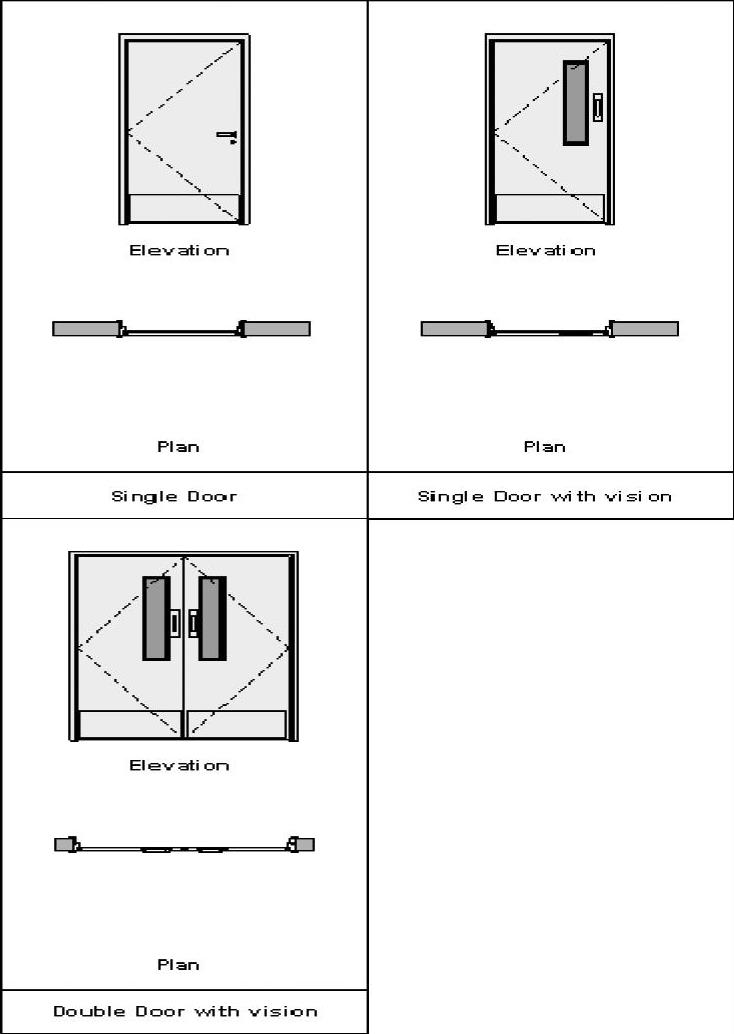

2）如图14-26所示，从A到B绘制一个选择框，从而全部选中代表下面一扇门的符号、线条和文字。
图 14-25
图 14-26

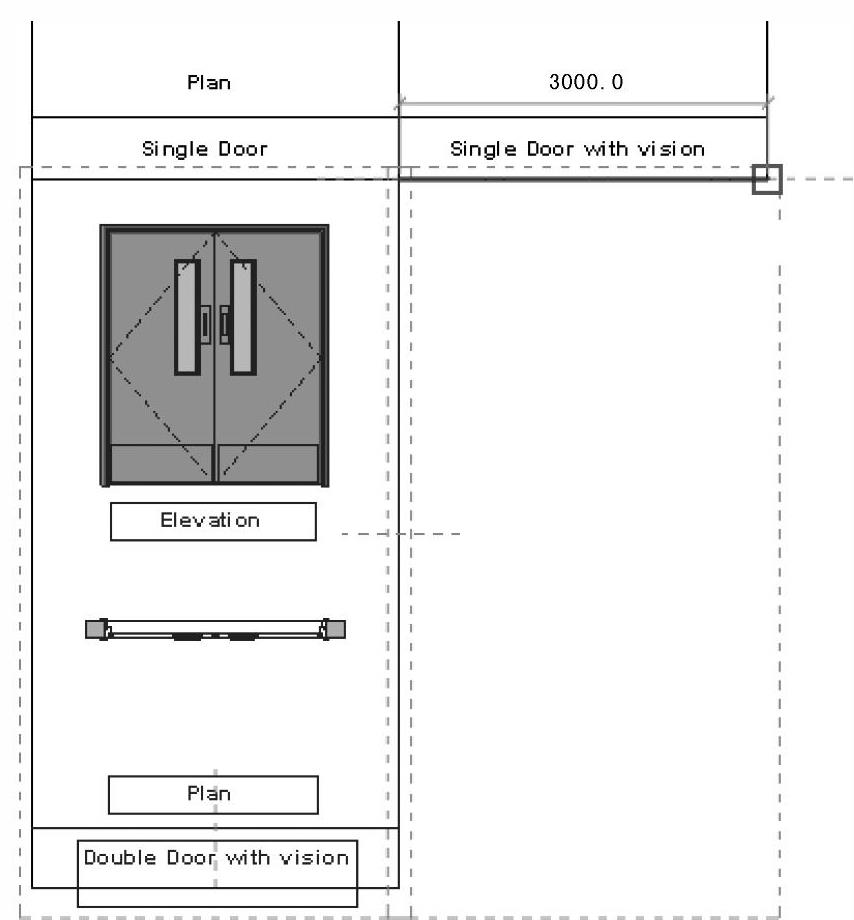

3）在【修改】选项卡下【修改】面板中选择【复制】。通过单击之前已有的几块门板的边角，将门的复件放在原件的右边，如图14-27所示。
4）把标题改为【Unequal Door with Vision】。

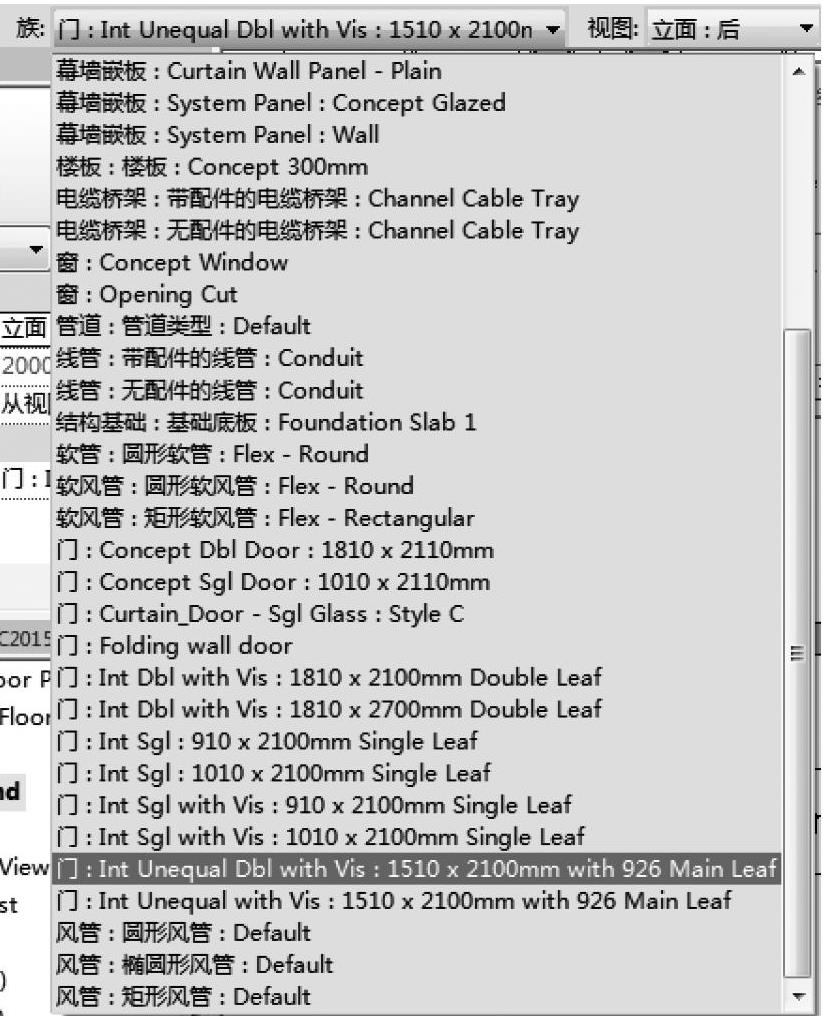

5）选中新门的立面图，并在【选项栏】中按图14-28所示修改其类型。
图 14-27
图 14-28
6）改变平面图，使之与前面的修改相匹配。应当注意，图例并不会像明细表一样自动更新，所以当模型中的门类型更换了以后，原来的类型不会从图例视图中删除。而且，这些门存在于图例中的时候，也不能将它们从模型中清除。
7）在【项目浏览器】中打开【图纸：RAC2015-10-01】。
8）把【明细表】拖曳至图纸中，并调整各列的宽度大小。

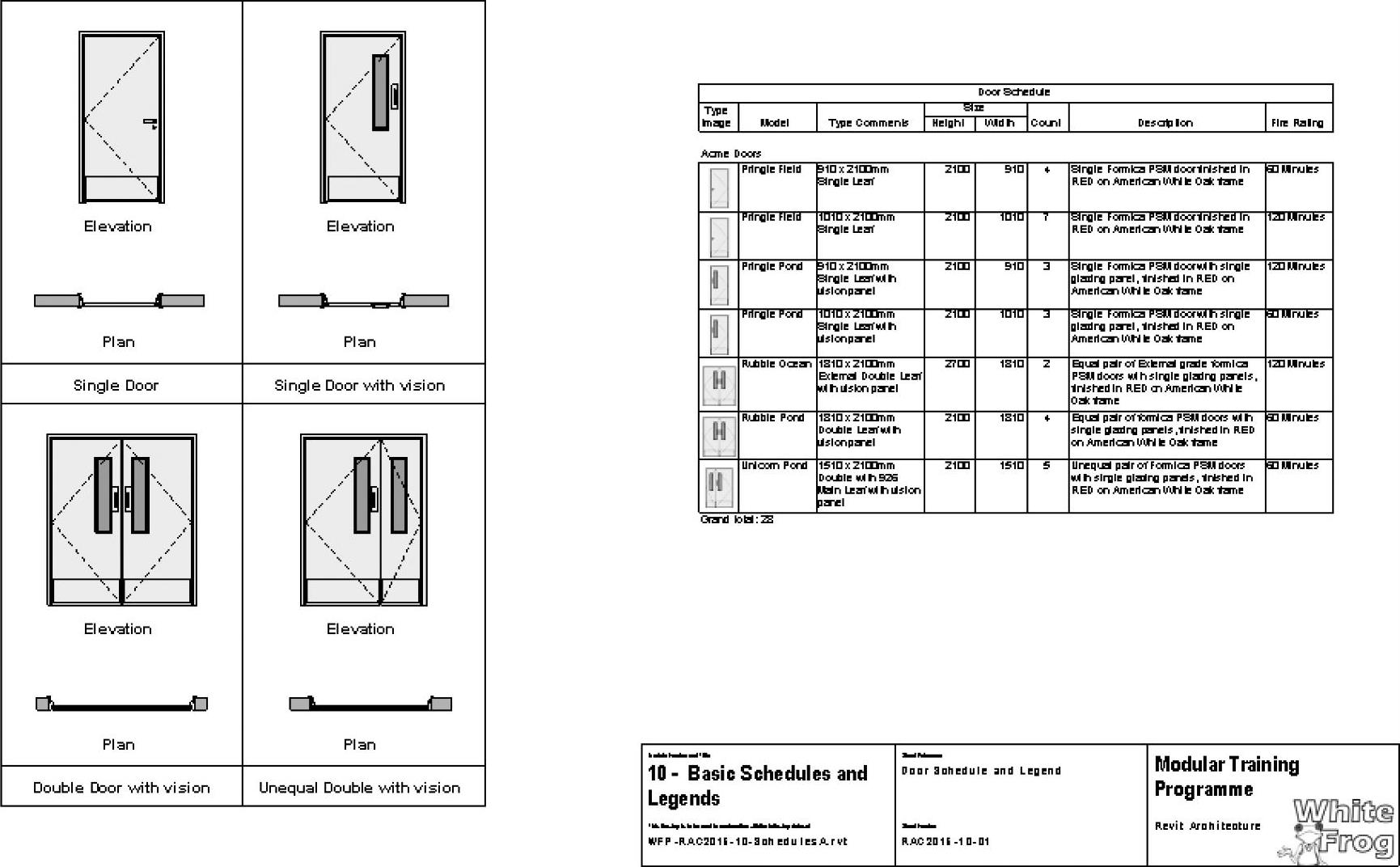

9）然后把门【图例】也拖曳至图纸中，按图14-29所示的位置安放。
图 14-29
