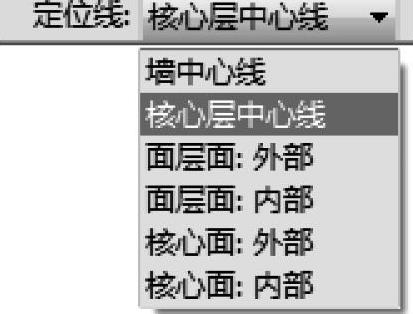

墙定位线是决定墙体位置的重要定位工具，要在墙体建模之前提前设定好。如图19-18所示，Revit提供了多种定位线选项，当墙体包含较多复杂层或内外装饰层不一致时，宜采用【核心层中心线】进行定位，以核心结构层中心线定位的方式会更为清晰明了，不需要顾虑复杂层的干扰。

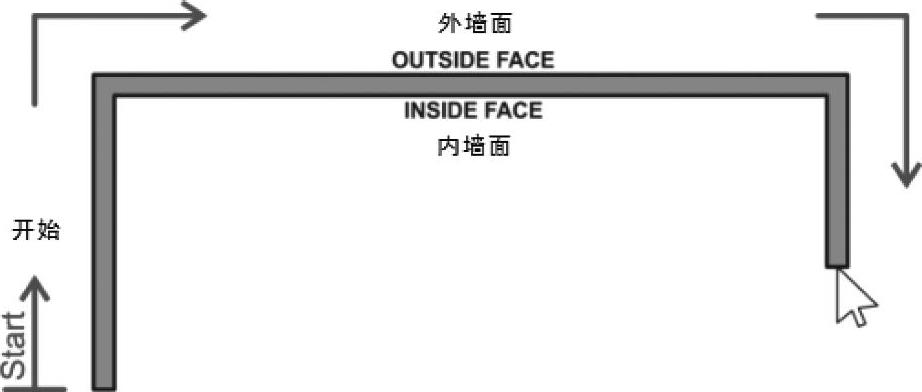

在设置好墙体的选项栏和【属性】后，就可以进行绘制了。为了保证装饰层保持一致，在绘制过程中宜采用顺时针的方式，如图19-19所示。
图 19-18
图 19-19

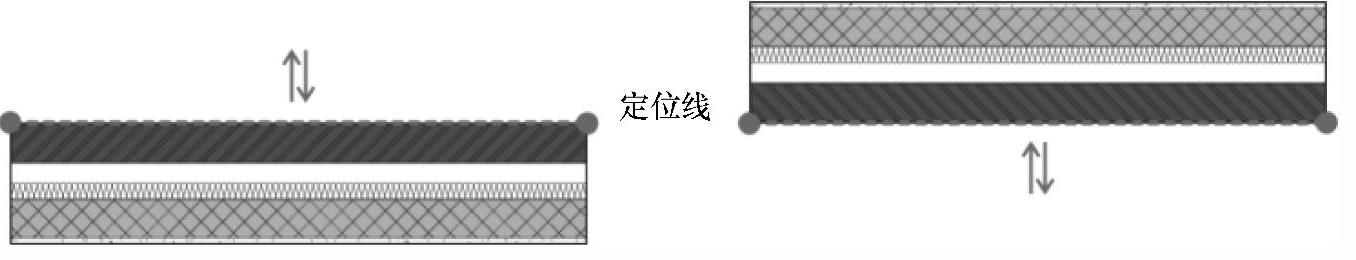

墙体可以通过翻转的方式调整其装饰层方向。可以在绘制过程中使用空格键快速翻转，或在墙体绘制好后选中该墙体，使用空格键或单击反向箭头来实现，如图19-20所示。
图 19-20

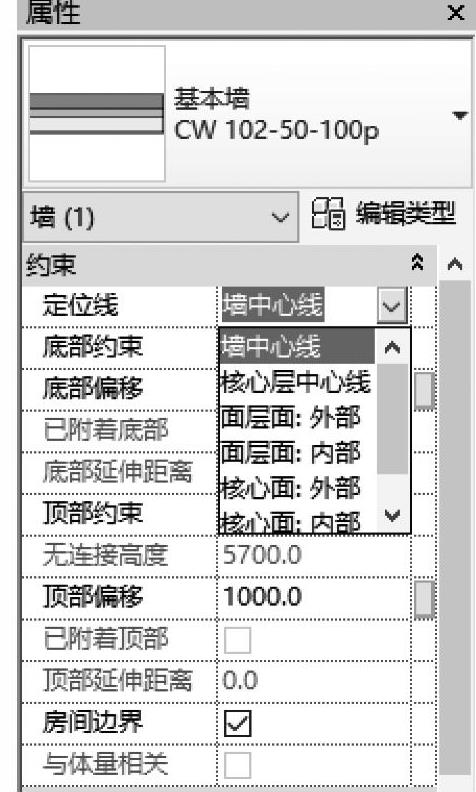

翻转操作前，在【属性】面板【定位线】中设置好【墙中心线】是很关键的步骤，如图19-21所示。

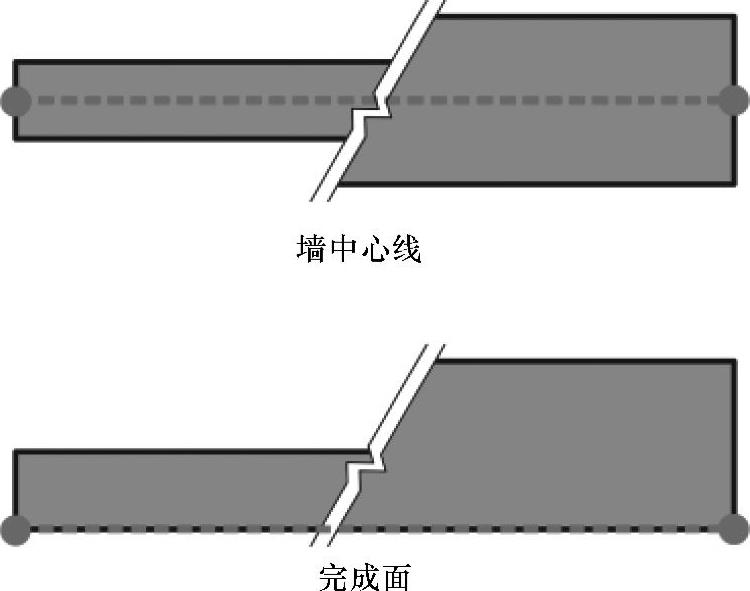

就定位线而言，需要考虑的另一个因素是改变墙体类型所产生的影响。例如：如果一个厚度为100mm的墙体被转化成了400mm，那么对空间位置的影响将会由定位线指示出来，墙体围绕定位线而界定，定位线将保持不变，如图19-22所示。使用图元定位早期的概念模型，同时这些图元在之后会被按照模型发展方式置换成构件的时候，这一点（就定位线而言，需要考虑的另一个因素是改变墙体类型所产生的影响）会变得很关键。
图 19-21
图 19-22
