5.3  控制图形显示

为了进一步确定合适的三维形体层次，用户必须考虑使用二维图形和与之相关的元数据。上述关于门在粗略、中等、精细三个详细程度的图形不是从三维模型中产生的，而是完全来自于二维线条。

一个精心构思的族图元应该是一个三维形体的简化图形，通过它可以正确识别图元的规模或尺寸，在项目中常用的视图比例为1∶100或1∶50。这种三维形体可能不是最好的平面图示，但是它却能满足立面图示的需求。

用户在对族图元的显示进行控制时，除了可以设置族图元类别以外，还可以通过【修改图元】选项卡下【可见性】面板中的【族图元可见性设置】对视图专用显示和详细程度进行设置，如图5-4所示。

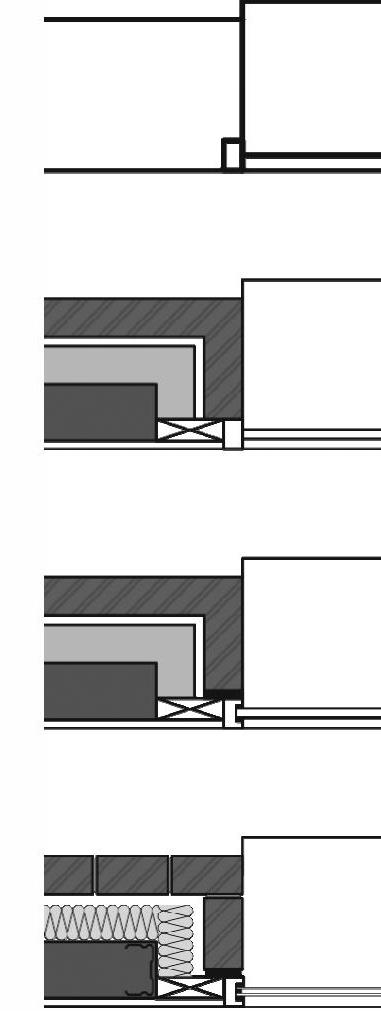

在这里我们可以看到一个由简化三维形体构成的部分窗口样本（图5-5）。粗略的详细程度通常只显示图元的符号。

图 5-4

图 5-5

在中等详细程度下，Revit可以在默认情况下显示墙面的材质结构，因此，适当地呈现更高的详细程度，可以展示窗在该环境下如何安置。值得注意的是，细节构件遮住了背景中墙构件的某些部分，即表示玻璃的单条线消失，或被表示双层玻璃板厚度的双线代替，但因为在这个层次的图形设计上不恰当，所以这条双线并没有延伸到框架，在这个阶段若不这样显示便是错误的。

在精细的详细程度内，墙构件仍未改变，但可推测视图已允许更进一步检查细节。因此，在框架与砌体之间可以看到玻璃窗的窗框和密封处的接头。

在整个窗口样本中，三维形体详细程度保持不变并且简单。与物体相关联的数据应标明制造商和目录代码，以及其他可能通过标记和安排展示信息而产生更精确的识别信息。

注意：上述样本视图中材料的包装是由依附图元（窗）和主体图元（墙）的组合控制的。因此，管理相关数据库很有必要，使用数据库可以快速且有效地提供项目所需的合适图元。
