7.1.3 为板图元添加坡度
为楼板、屋顶或天花板添加坡度或梯度的时候，有以下几种不同的方法。
1）构成屋顶或天花板周长草图的线条可以作为坡度确定线，坡度确定线会形成与该线条垂直方向的坡度。这一坡度将会不断延长，直到与图形的对边或其他坡度的接触面重合，如图7-4所示。不确定坡度的线条受确定坡度线条的有效支配。

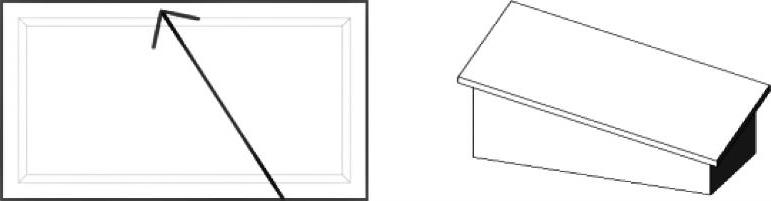

2）坡度箭头能够在帮助确定坡度的时候提供更多的灵活性，既可以和其他方法结合使用，也可以单独使用达成想要的结果，如图7-5所示。
图 7-4
图 7-5

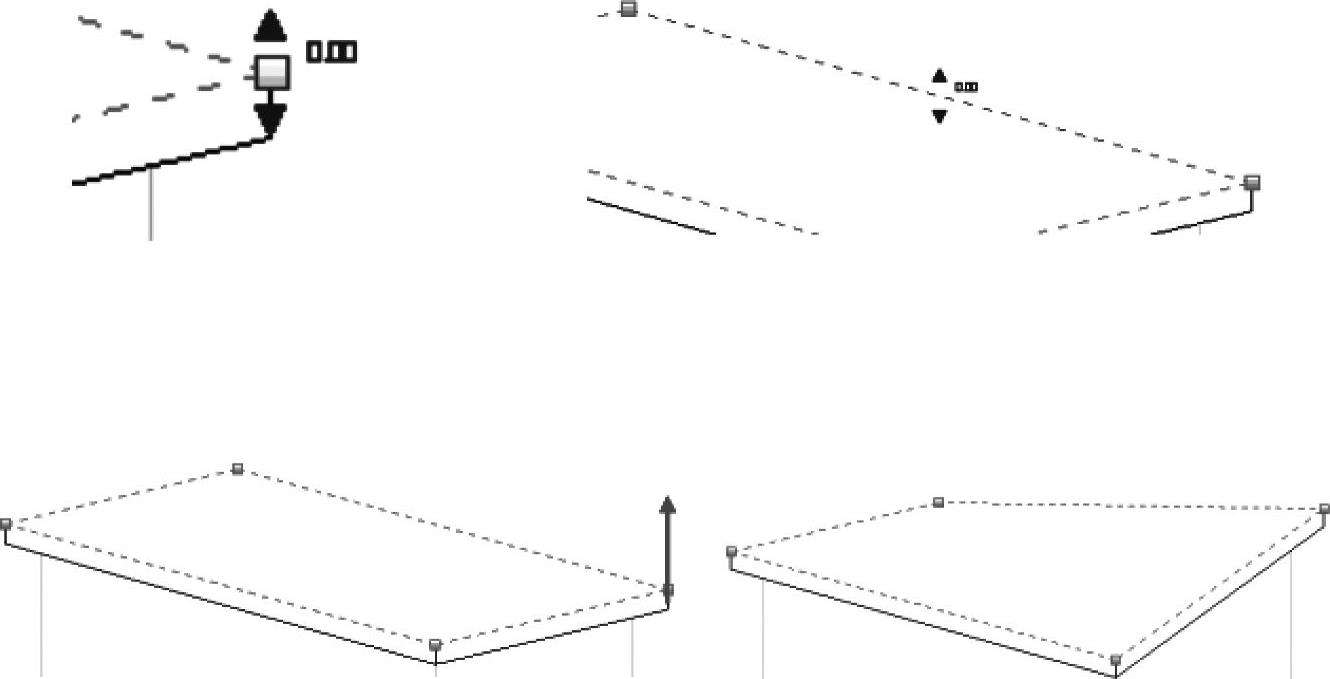

图形编辑只能在不包含坡度控制机制的天花板上使用，图形的边和角可以自由调整。根据天花板形状的不同，调整可能会造成天花板的弯曲或者呈三角形划分。
以图7-6停车场的地表排水系统为例，可以在图中添加额外的点或线增加设计的复杂程度。
图 7-6
