33.3.5  二维线条

33.3.5 二维线条

同一种对象分别用二维线条和三维形体表示，呈现效果可能全然不同，但是我们可以控制二维线条和三维形体的呈现方式和时机，也可以控制各参考平面的细节。

如本例所示的一件家具中，我们需对三维形体平面图进行限制，避免将来和填色图相冲突，最重要的一点是为了减少更新平面视图对硬件的要求。想象一下，更新平面视图时，Revit必须关注每个对象，并决定哪部分隐藏，哪部分显现，如果三维形体自动关闭，那么Revit就无须再计算视觉效果。

鉴于以上种种原因，我们画一个长方形代表桌子，然后在平面图里查看。

1）确保【楼层平面：参照标高】是当前视图。

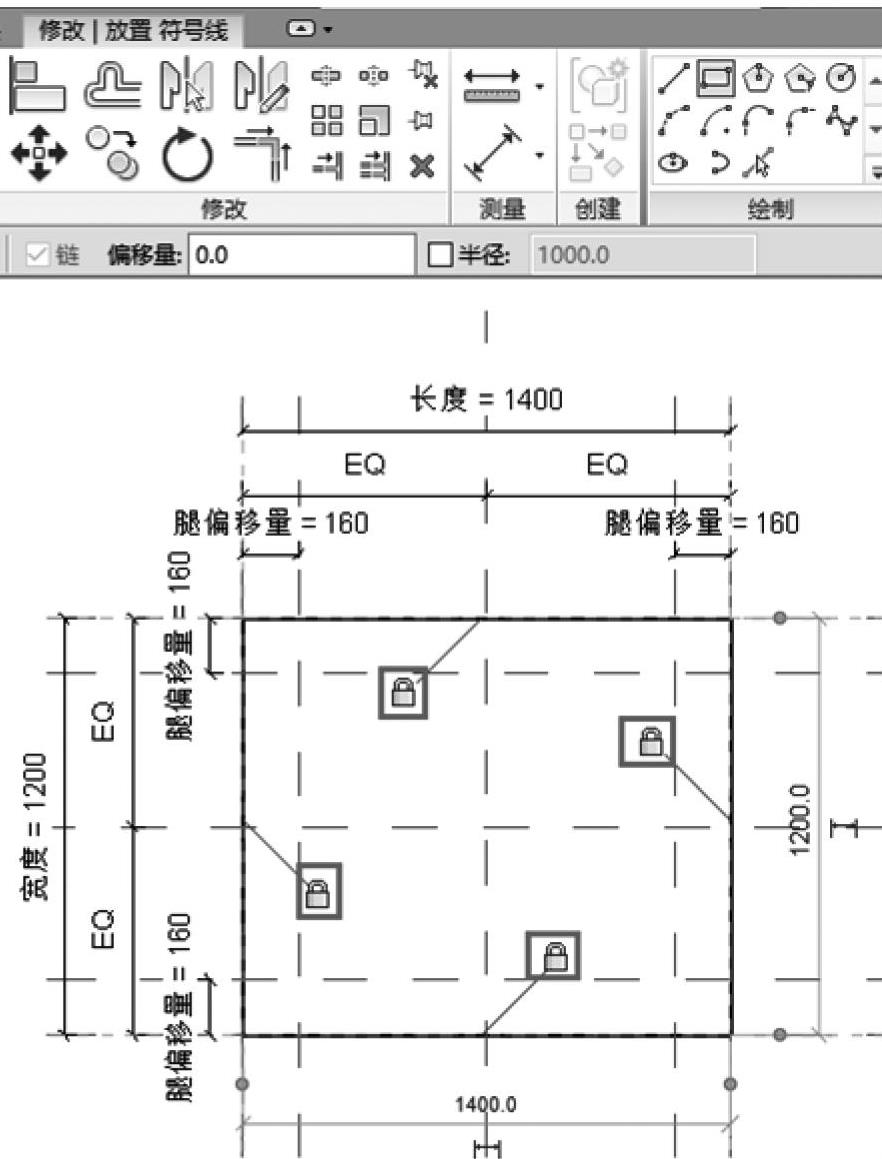

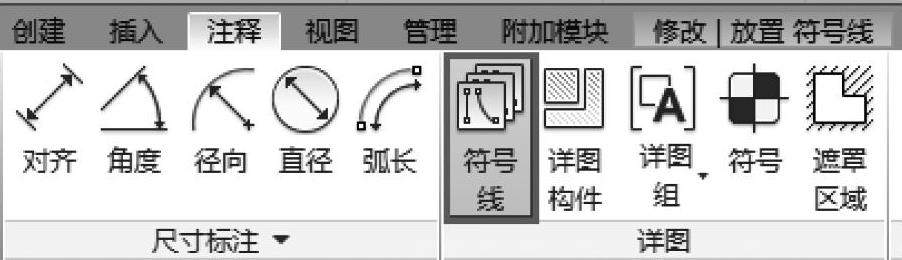

2）在【注释】选项卡下【详图】面板中选择【符号线】，如图33-14所示。然后在【修改放置符号线】选项卡下【绘制】面板中选择【矩形】，描绘出参照平面的轮廓，即为桌面的边缘，将每个出现的挂锁逐个上锁，和参照平面建立起联系，如图33-15所示。

图 33-13

图 33-14

图 33-15

3）单击选中其中一条线。选择之前光标应在线条上面悬停一会，以确保选择的是详图线而不是参照平面。

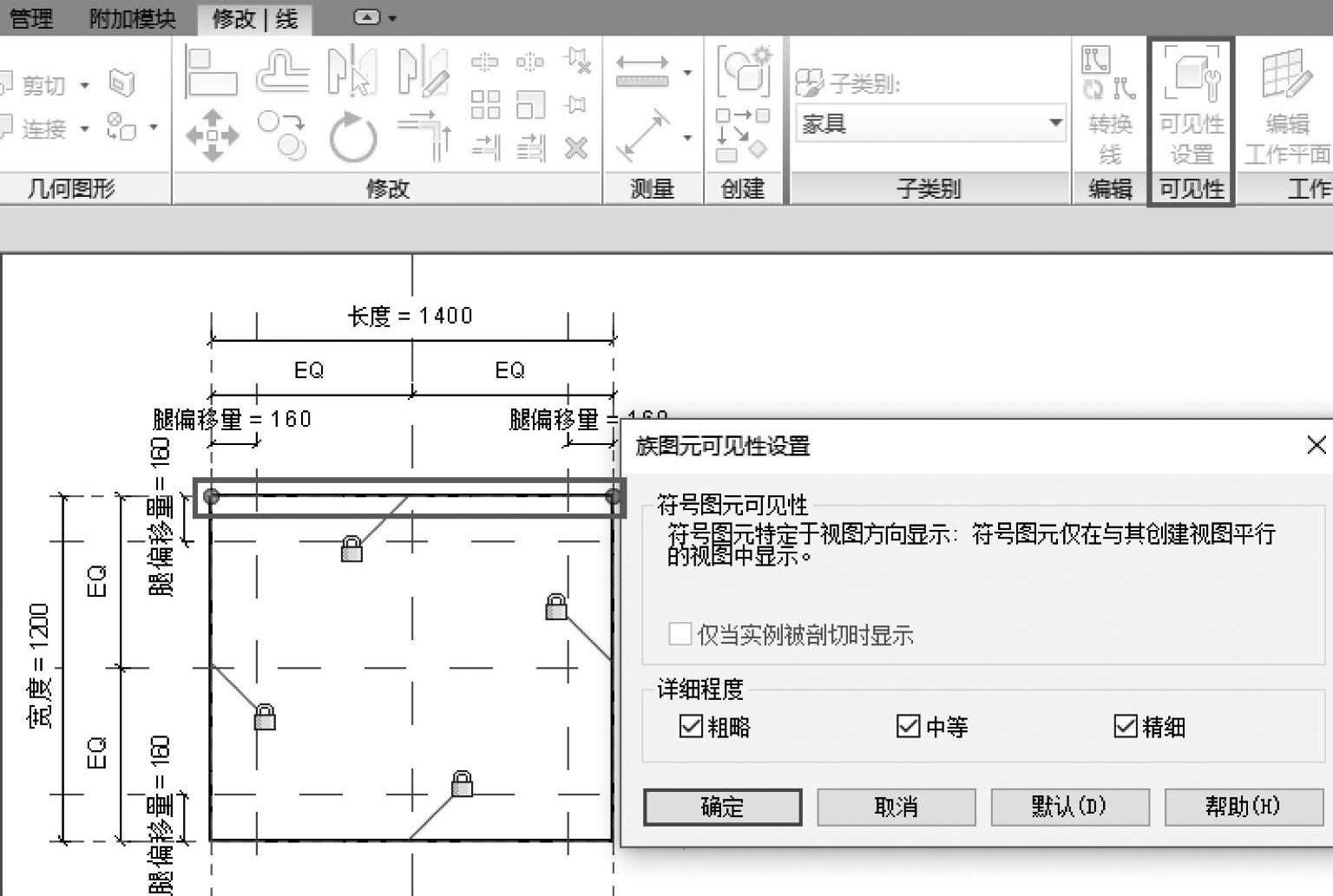

4）将线条标亮后，单击【可见性】面板中的【可见性设置】，弹出【族图元可见性设置】对话框，如图33-16所示。在本例中，无须修改任何默认设置，但是必须掌握前面提到的原理。

图 33-16

5）单击【确定】关闭对话框。
