9.4.3 楼梯（按构件）
2025年09月26日
9.4.3 楼梯（按构件）
1）从【项目浏览器】中打开【楼层平面：StairLayoutPlan】视图。

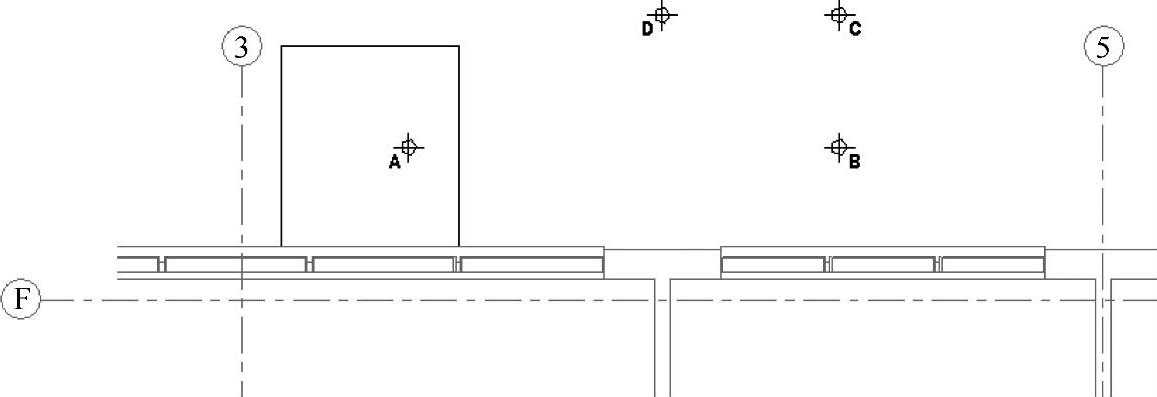

2）在绘图区域右击，在弹出的菜单中选择【区域放大】，在需要放大的区域绘制一个矩形，如图9-28所示。
图 9-28

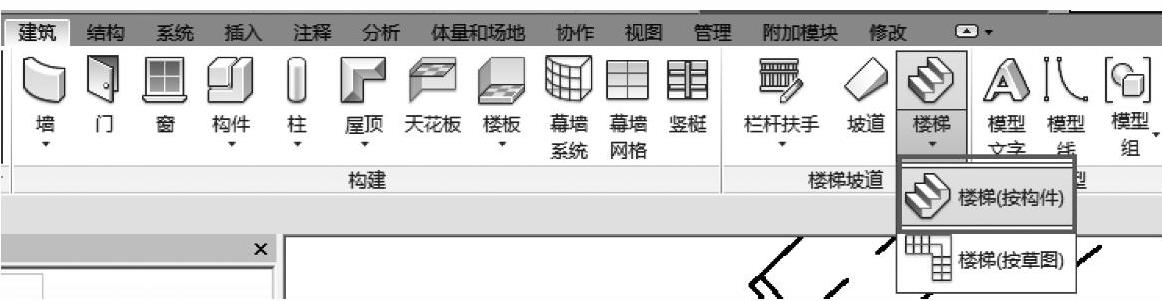

3）在【建筑】选项卡【楼梯坡道】面板中打开【楼梯】的下拉菜单，选择【楼梯（按构件）】，如图9-29所示。

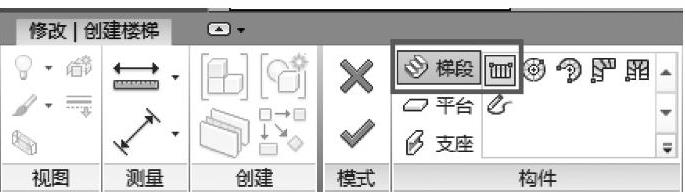

4）在【修改创建楼梯】上下文选项卡的【构件】面板中选择【梯段】，并选中【直梯】，如图9-30所示。
图 9-29
图 9-30
5）如图9-31所示，将绘图区域上方选项栏中的参数进行设置。
图 9-31

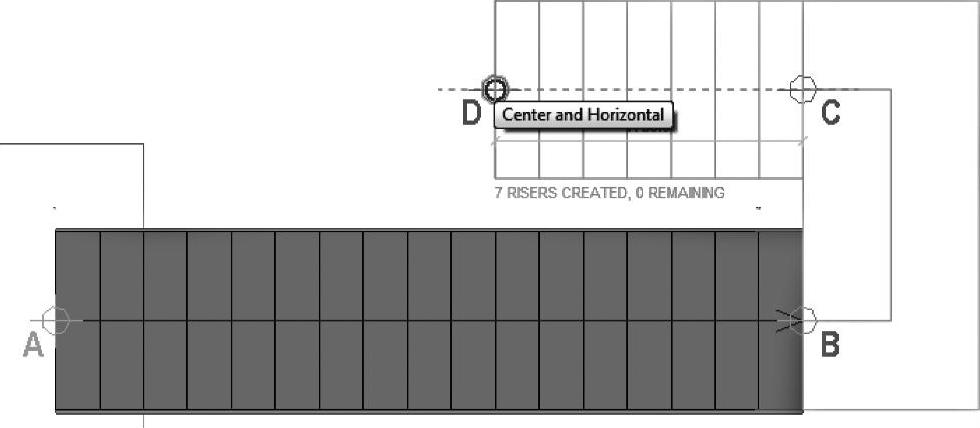

6）在绘制楼梯时，按照A-B-C-D四点的顺序进行单击，绘制楼梯，如图9-32所示。
图 9-32
7）在【项目浏览器】中打开【3D：FireEscape】视图。

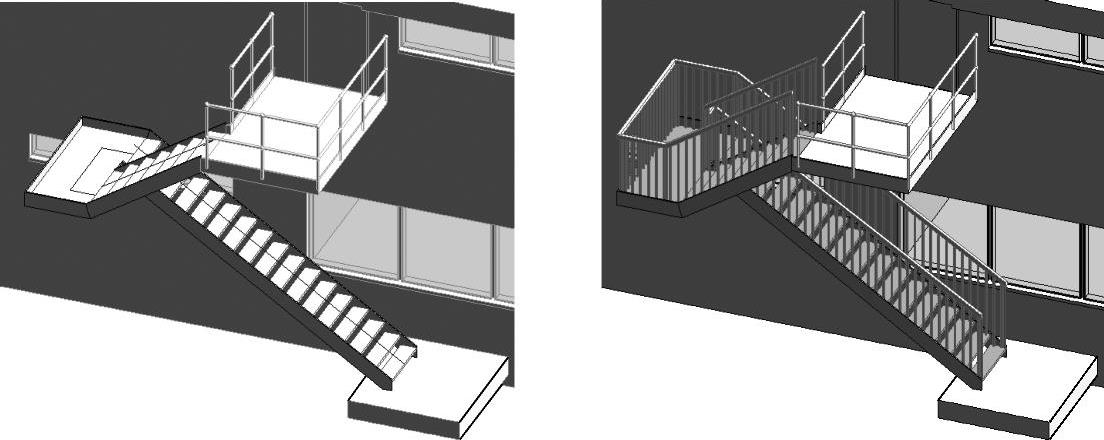

如图9-33所示，在草图模式中楼梯是以二维形式显示的，只有在【完成】的状态下可见，而在构件模式中楼梯是用显示实际构件的三维形状来显示，从而更易于识别潜在的问题。
图 9-33
8）在【模式】面板中单击绿色对号，完成构件楼梯编辑模式。
9）选择创建好的扶手，在【属性】面板的类型选择器中将扶手类型从【Concept 1100mm】更改为【RailAndBall-Stairs】。

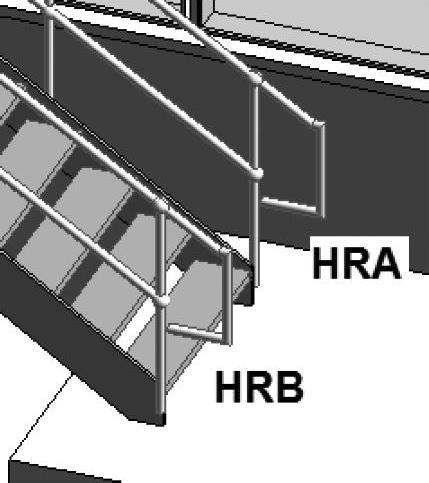

10）如图9-34所示，放大其中一个扶手栏杆的底部，并注意错误的放置。

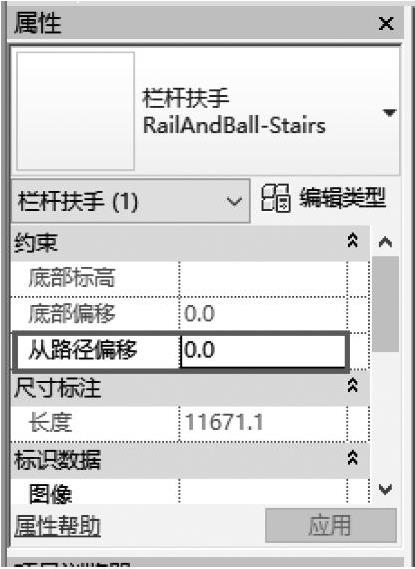

11）修改这种情况，选择扶手【HRA】和【HRB】，在【属性】面板中重将【从路径偏移】更改为【0.0】，如图9-35所示。
图 9-34
图 9-35

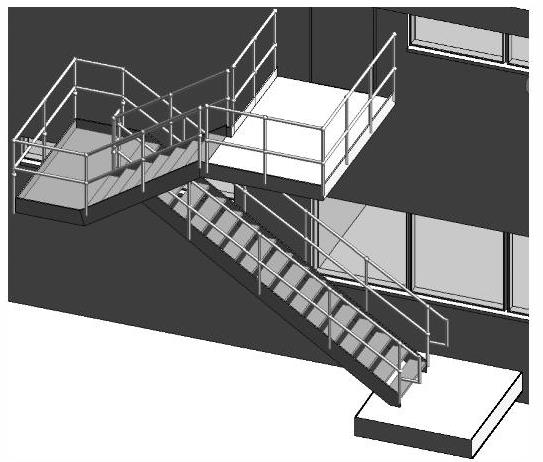

12）在【项目浏览器】中打开【楼层平面：Stair Layout Plan】视图，确认两侧扶手的位置现在均位于梯边梁的外表面，如图9-36所示。最后，打开【3D：Fire Escape】视图进行查看，如图9-37所示。
图 9-36
图 9-37
