18.2.3 链接Revit
通常情况下，项目开始时要生成建筑专业模型，为结构专业模型打好基础。根据默认设置，链接的模型在所有视图中均可见，而且在模型中数据对象将一直保持不可编辑的状态。可以像数据对象在现场模型中一样，根据类别控制图形设置，还可在场地模型中关闭或启动图形设置，而且不受同一类别的限制（例如可以关闭补充模型中的地板，而在自己的模型里保留地板）。根据默认设置，只有三维形体在引入时带链接，但是可以在链接里选择显示和视图相关的设置以及信息。甚至在大型的多规程组里，各种风格的建筑都在组内部完成时，Revit模型仍然保持独立数据对象状态，根据链接的形式联系在一起，共享一个坐标系统，以管理相对位置和场地。
【复制/监视】能有效地提取链接文件，很多有用的数据以及之后任何受监视的数据的变动能保持两个模型的协同一致。举个例子，如果一方根据建筑定义了轴网，那么定义轴网的操作可复制到其他模型，每次链接都将更新、检查轴网，任意一次改动都可通过选项识别，这样就可选择匹配修改，接受差值。这个流程可用于复制轴网、标高、墙体和地板，虽然在复制轴网和标高时有很多限制，但该操作还是为图元之间的协同一致提供了很多便利。利用【复制/监视】可复制墙体以承接墙上构件，这个方法虽然很有用，但是图元的所有权是个问题，相关方应该经过讨论后就墙体的所有权问题达成共识。
在链接Revit模型时，有以下几点值得注意：
1）如果对要链接的模型上运用了协作模式，在模型文件里禁止该功能可避免出现协作分工中所有权的相关问题（最好和模型设计者就输出模型的规格达成共识，确保模型完工后满足要求）。
2）起初用【自动-原点到原点】作为定位系统而不是默认的【自动-中心到中心】，直到建立认可的通用的坐标系统。
3）创建三维视图，视图【规程】设置为【协调】，以便查看左右链接数据。
4）利用【可见性/图形替换】控制想查看的信息和方式。

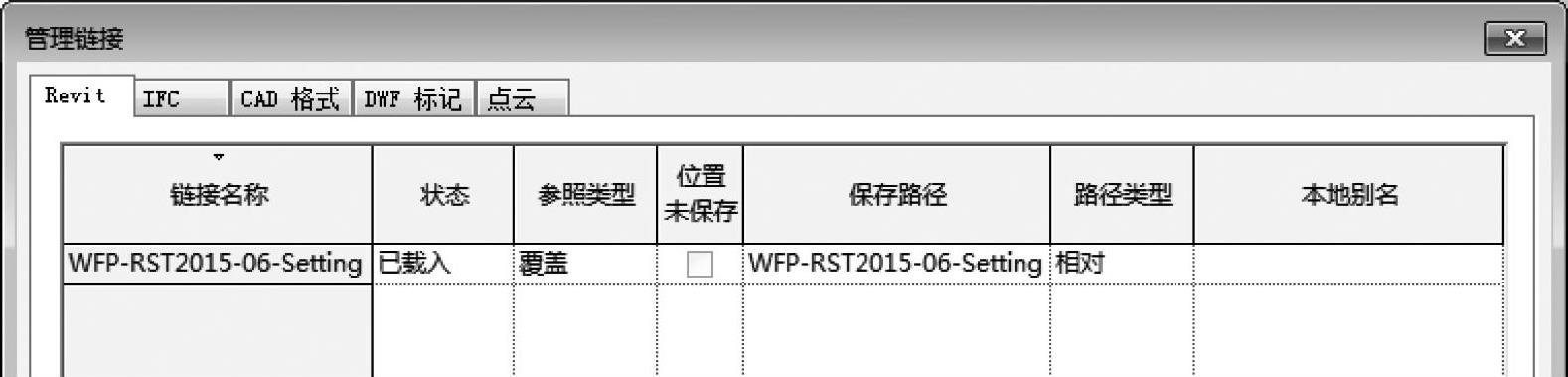

当两个规程模型之间建立起链接后，可通过【管理连接】对话框（图18-13）维护并管理链接。
图 18-13

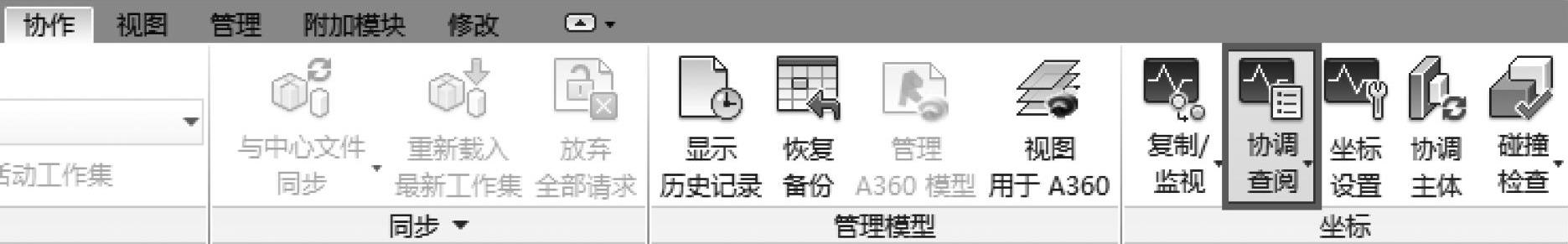

每次模型重新加载后，要检查有没有改动，每次都会跳出警告对话框强调对受监视图元所做的修改。如果不能解决这个问题，就会造成模型不协调。关闭警告对话框后，警告将不再重复出现。可利用【协调查阅】（图18-14）检查对受监视图元所做的改动。
图 18-14
检查的变动有：
1）受监视的图元是否被改变、移动或删除。
2）是否在墙体或地板等受监视主体图元上添加、移动、改变、删除开口等图元。
一旦发生修改，就会触发警告，检查警告后，可采取以下任一步骤解决问题：
1）推迟：一旦选定推迟，每次打开文件或重新加载文件，Revit都会出现警告，直到重新选择优先权。
2）拒绝：一旦选定，在注释区将出现恰当描述，解释拒绝的原因，接下来将进行协调性查阅。
3）接受差值：如果改动并没有给当前设计带来值得探讨和检查的大影响，就可选择该选项。
4）修改：一旦选定修改选项，Revit将根据新的要求修改图元。
当协调性检查启动后，可以建立一个网页报表，保存所有改动、操作和相关评论的记录，或者和团队其他成员进行沟通，也可以在Excel中打开网页文件，改进并组织信息。
