13.4.2 创建重复详图
2025年09月26日
13.4.2 创建重复详图
1）在【注释】选项卡下的【详图】面板中，选择【构件】下拉菜单中的【重复详图构件】，如图13-27所示。
2）在【属性】面板中的类型选择器内，将详图类型重复详图定义为【Mortar Joint-Brick Section】（图13-28）。在墙体核心边界左侧绘制一条路径，从参照平面线一直到女儿墙压顶下面，和屋顶板上方的砖面层到女儿墙压顶下面的位置绘制重复详图构件，如图13-29所示。注意：调整图13-29中的裁剪视图范围框，确保标高线下方的绿色参照平面线露出。
3）在【属性】面板中的类型选择器内，将详图类型更改为【Mortar Joint-Block Section】（图13-30）并添加砌块层数，从参考平面线向上直到屋顶板的下面，如图13-31所示。

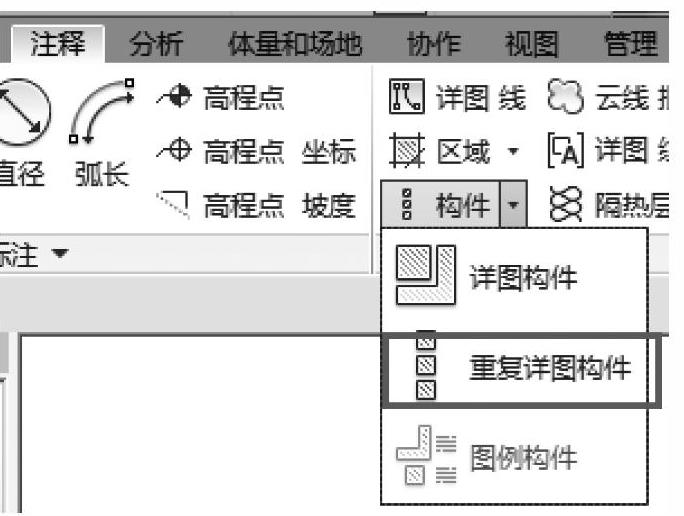

图 13-27

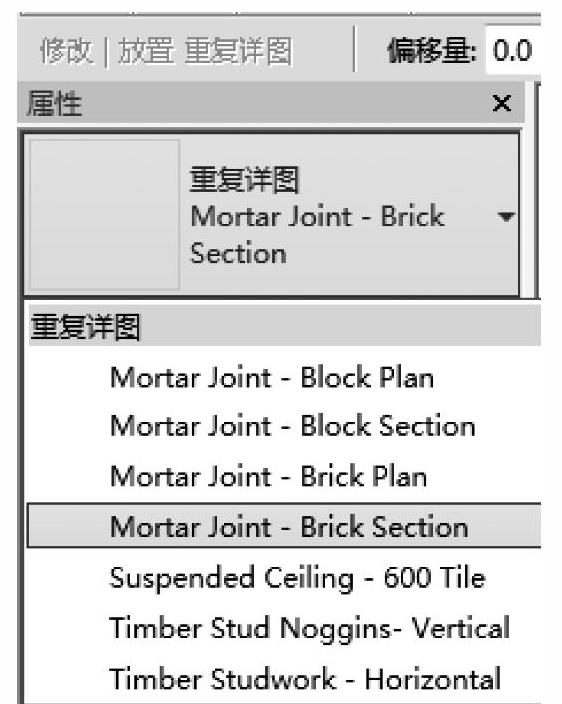

图 13-28

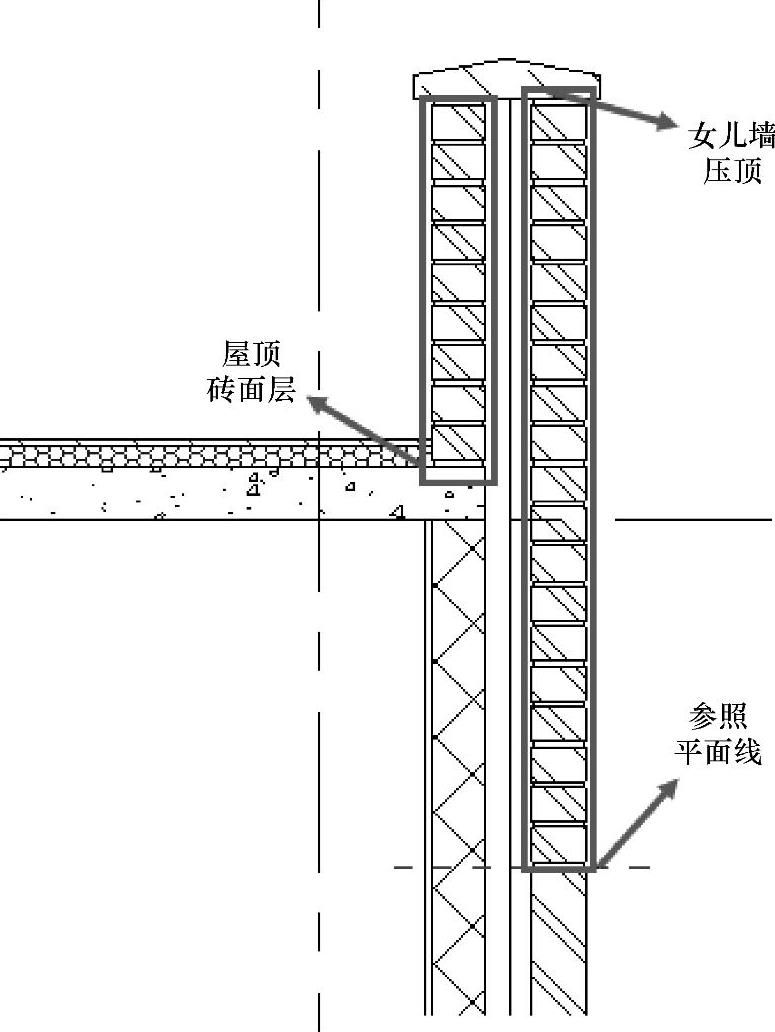

图 13-29

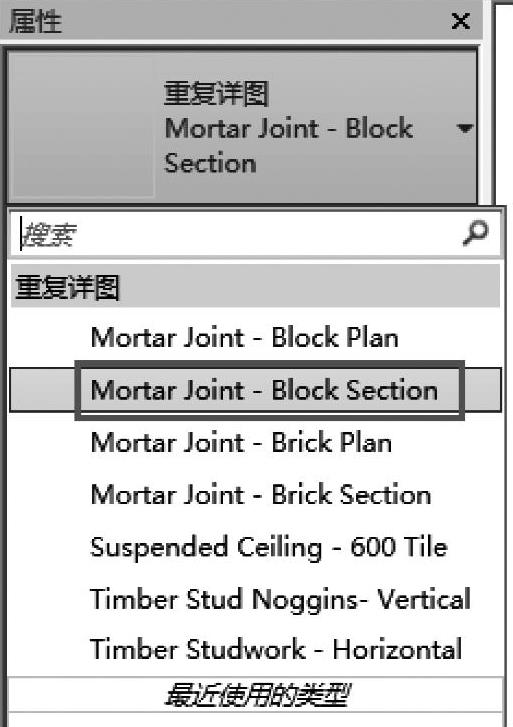

图 13-30

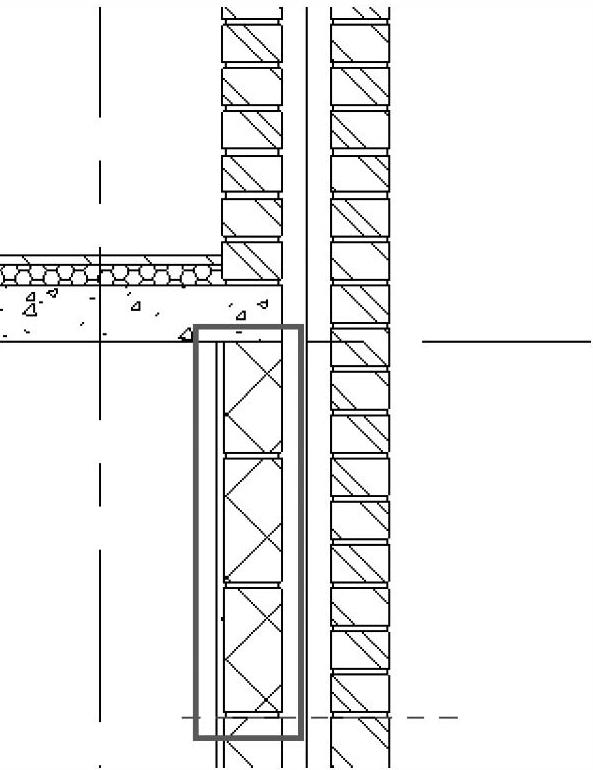

图 13-31
