23.2.1  创建设计方案集

认识了相关术语和工作流程以后，就可以创建设计方案集了。前面提到，设计方案集实际上是关于某一特定区域的可选设计方案的集合。我们可以为屋顶结构创建一个设计方案集，其中包含几个不同的屋顶版本或设计方案。每一个设计方案集将包含一个首选项，并可能含有一个或若干个次选项。

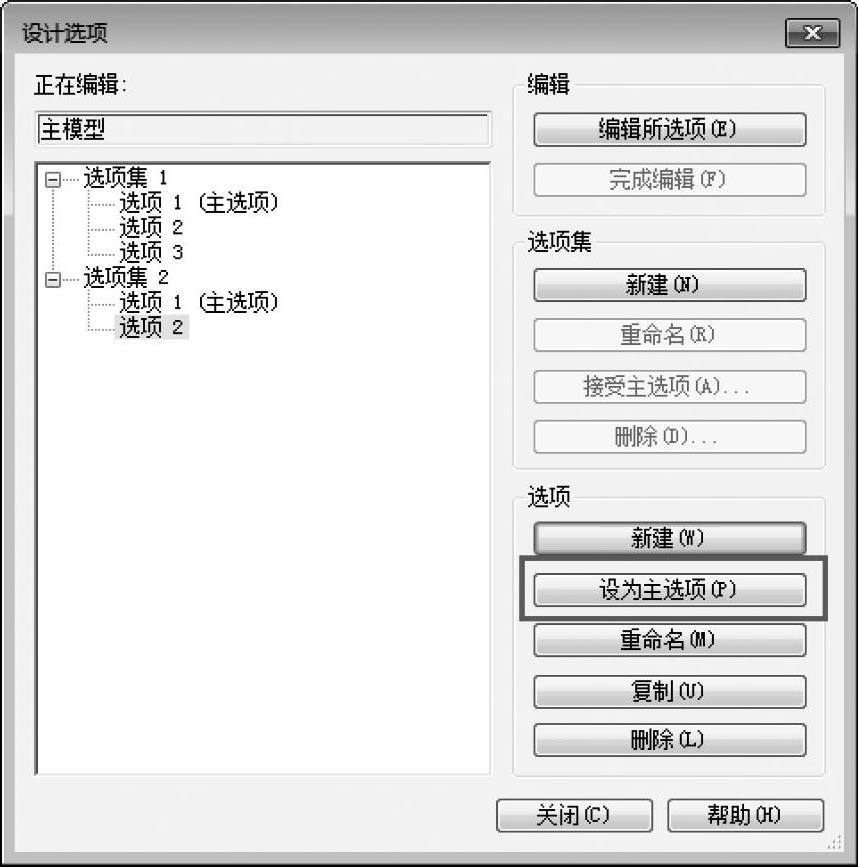

在【管理】选项卡下【设计选项】面板中选择【设计选项】，弹出【设计选项】对话框。该对话框用于创建和编辑设计方案集、集合中的方案以及单个集合内的首选项。单击【设为主选项】按钮（图23-7）可将次选项变为主选项，而原来的主选项则变为次选项。注意：在使用【设为主选项】时要谨慎，主模型内关于之前首选项的参考信息可能会丢失。使用这一选项以后，应检查所有尺寸参考信息和标记，确保它们提供的是相应图元的正确信息。

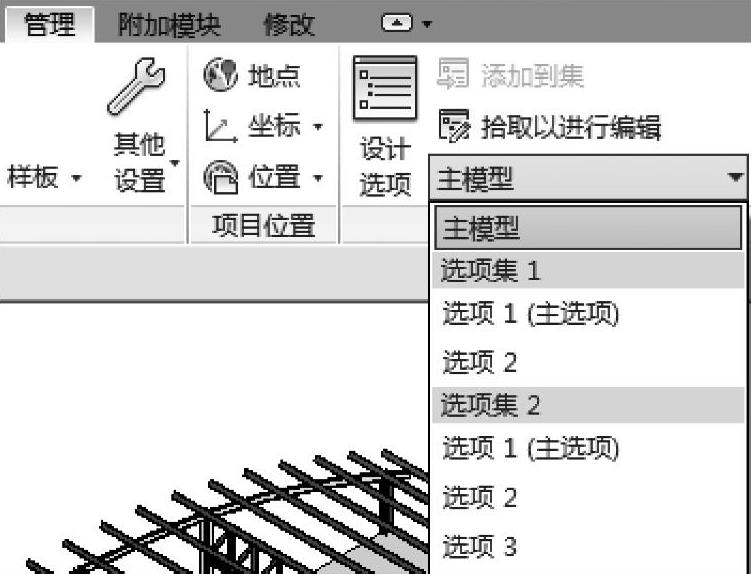

编辑设计方案时，用户可在列表中相应的设计方案已选中并呈高亮显示的情况下使用上述对话框中的【编辑所选项】功能；或者也可以从【管理】选项卡下【设计选项】面板中的下拉菜单中选择设计方案，如图23-8所示。

图 23-7

图 23-8

在设计方案中编辑图元时，主模型的图元将呈现为半色调，以便与正在编辑的设计方案图元相区分。任何视图都可用于编辑设计方案，包括那些专门用于显示其他设计方案的视图（视图中会暂时显示正处于编辑状态的方案）。注意：首选方案会自动在所有非专门呈现其他设计方案的视图中显示，而次选项不会自动出现在任何项目视图中。
