26.4  系统连接件

RevitMEP构件与Revit Architecture或Revit Structure构件之间的一个主要差别是连接件的概念。RevitMEP的一个必要条件是所有的构件都需要连接件以实现智能运作。如果在创建了构件或使用构件时没有连接件，那么这些构件无法正确连接到系统中来。MEP连接件大多是逻辑实体，用来计算项目的负荷。

为了实现荷载计算和分析，Revit MEP保留了与项目内空间相关的荷载的信息，当装置和设备放置在空间内，Revit会记录不同类型的负荷，如HVAC（空调系统）、照明设备、电力设备和其他类型。所有与这些空间相关的负荷信息都可在每个空间的实例属性中查看到，同时可显示在项目内创建的任何明细表中。

附着到族的连接件见表26-1，用于将族连接到风管系统、管道系统、电气系统和其他系统。

可以使用下列方法放置连接件：

（1）放置在面上　在【放置】面板中选择【面】（图26-8）可保持其点位于边环的中心。在绝大多数情况下，这是放置连接件的首选方法。在通常情况下，这种方法简单，而且在绝大多数情况下都适用。

表26-1　连接件

（2）放置在工作平面上　在【放置】面板中选择【工作平面】（图26-9），可将连接件放置在选定的平面上。在多数情况下，通过指定平面和使用尺寸标注将连接件约束到所需位置，可起到与“放置在面上”的方法相同的作用。但是，这种方法通常要求有效地使用其他参数和限制条件。

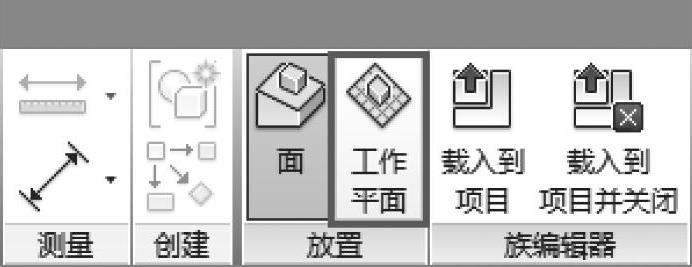

图 26-8

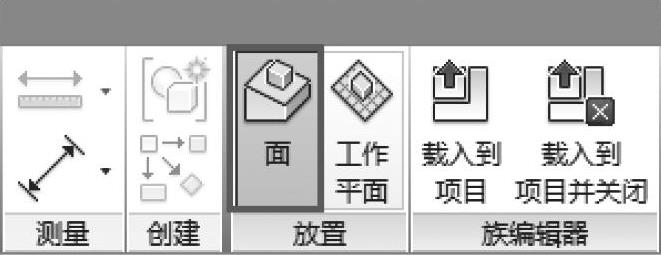

图 26-9
