30.5.1  面积计算

在【分析】选项卡下【空间和分区】面板的下拉列表中可以启动【面积和体积计算】（图30-16），如果在【面积和体积计算】对话框中选择了【面积和体积】（图30-17），则额外的房间边界构件可能会决定空间的垂直长度，并影响体积计算。选择了【面积和体积】时，空间边界会捕捉到屋顶和天花板。如果选择了【面积和体积】并且空间的垂直长度与某一个房间边界构件的垂直长度相交，则会发生捕捉。【面积和体积】设置不会改变空间的底部和垂直长度属性。

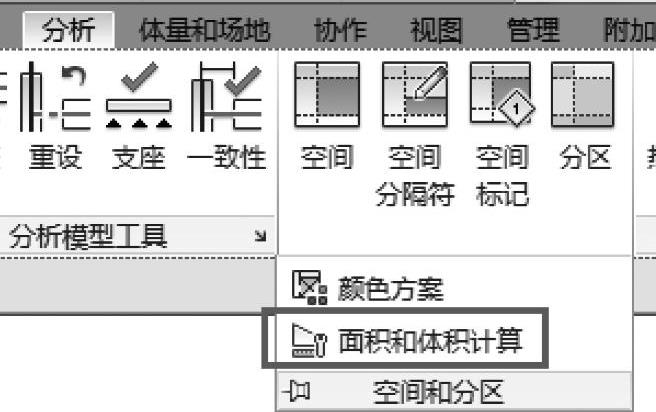

图 30-16

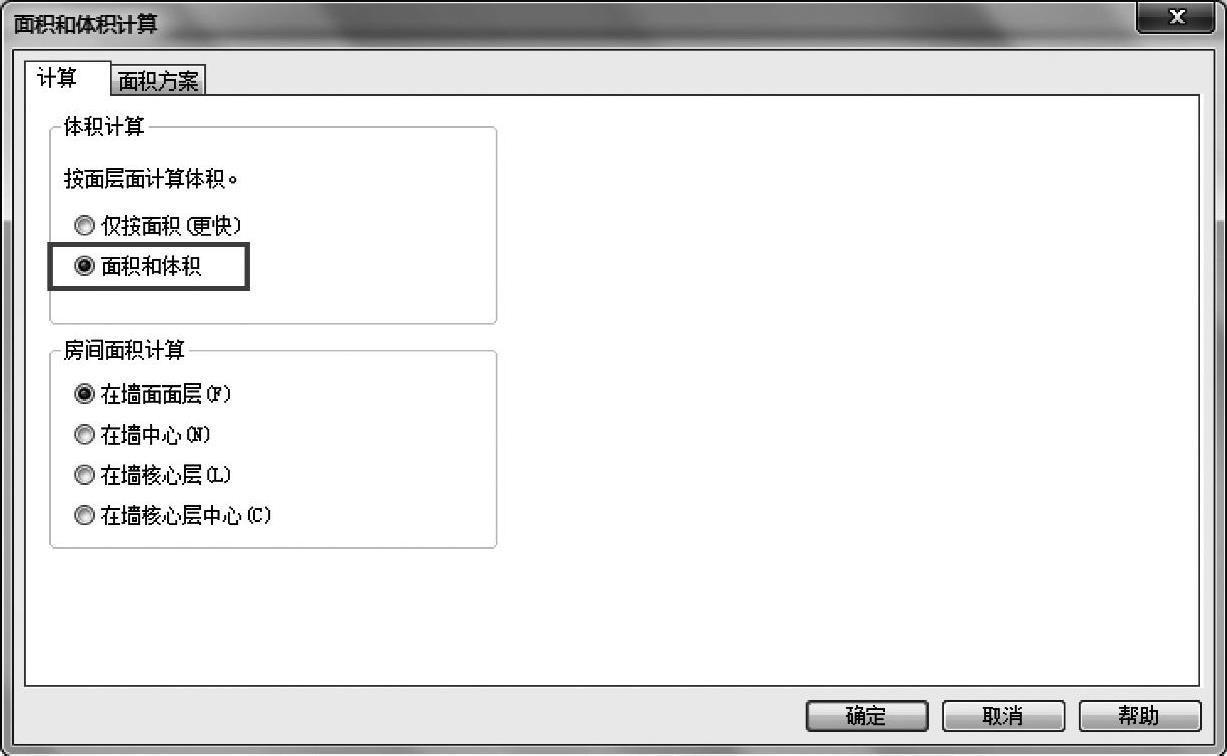

图 30-17

面积是对建筑模型中的空间进行再分割形成的，其范围通常比各个房间范围大。面积不一定以模型图元为边界。用户可以绘制面积边界，也可以拾取模型图元作为边界。添加模型图元时，面积边界不一定会自动改变。在默认情况下，Revit会根据图元的布局，在楼板标高层以上指定的高度来约束图元的布局，进而计算空间或者房间的面积。在计算空间时，该高度在默认情况下为0mm，而对于房间来说默认的计算高度为3200mm，如图30-18所示。升高计算高度会使斜面墙体下方的三角形空间在所有的面积或体积计算中都被排除在外，这种情况对于那些必须满足本地规章或者具体项目要求的房间适用，但是对于空间而言，这会造成在环境分析过程中被给予错误的数值。

不管使用哪种方法，该设置都是标高标记的一个实例属性，因此如果用户想在不同于默认高度的地方进行计算，就需要进入到立面图或者剖面图中，选中与该平面视图相关的一个标高或一些标高。

图 30-18

在默认情况下，空间会有一个基底标高作为其当前工作标高，一般情况下该标高的上限不得超过4m，除非用户定义了不同数值或者具体规定了顶部限制标高。如果要求的交付物是基于面积信息的，那么设定正确的上限就没有必要了。
