单元32  形体构造和内建族

单元32 形体构造和内建族

单元概述

本单元将采用讲-练结合的方式为读者讲解Revit中内建模型（即内建族）的创建方法。让读者深入洞察和了解构建所有Revit项目所需的各种基础几何模型，了解Revit运行的原理和逻辑，从而让读者为创建可载入族做好准备。

单元目标

演示和体验是学习本单元最佳途径，所以，练习之前不会提供任何参考提示，但是在练习过程中会提供所需的信息。

1.学习创建基础的3D形状，如图32-1所示。

1）拉伸：在工作平面上绘制图形的二维轮廓，然后拉伸该轮廓使其与绘制它的平面垂直。

2）融合：用于创建实心三维形状，该形状将沿其长度发生变化，从起始形状融合到最终形状。

3）旋转：通过绕轴放样二维轮廓，可以创建三维形状。

4）放样：通过沿路径放样二维轮廓，可以创建三维形状。

5）放样融合：放样融合的形状由起始形状、最终形状和指定的二维路径确定。

6）空心形状：包含以上所有形状但都是空心的。

2.切割或合并实心和空心的模型。

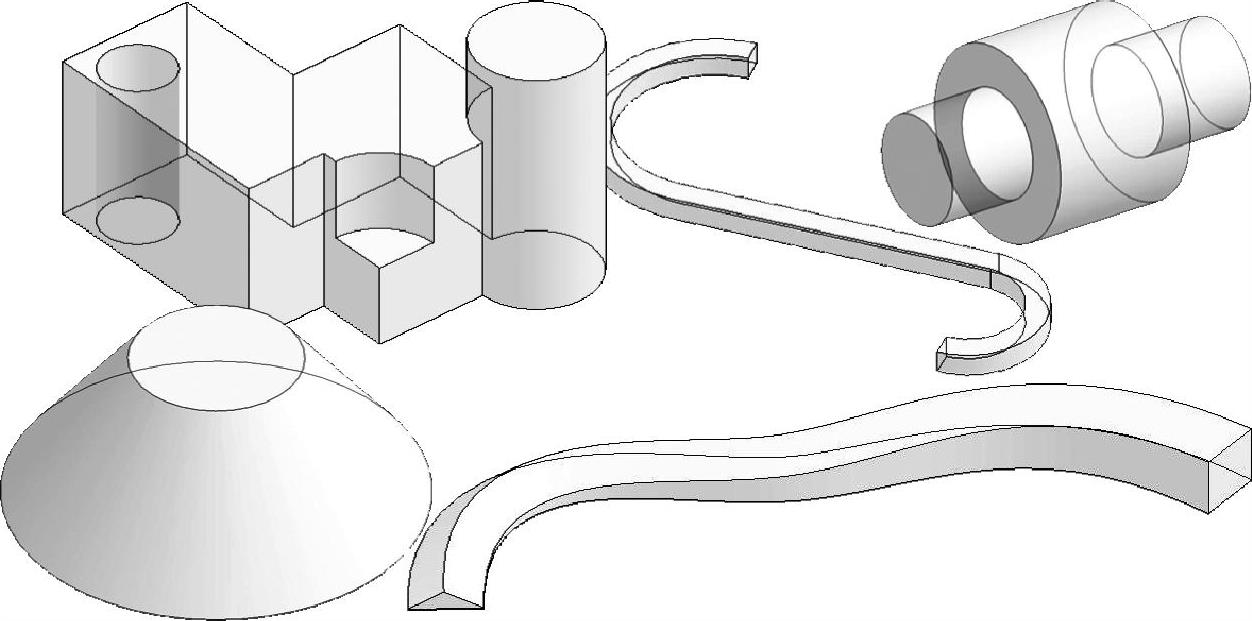

图 32-1
