25.4 构件放置

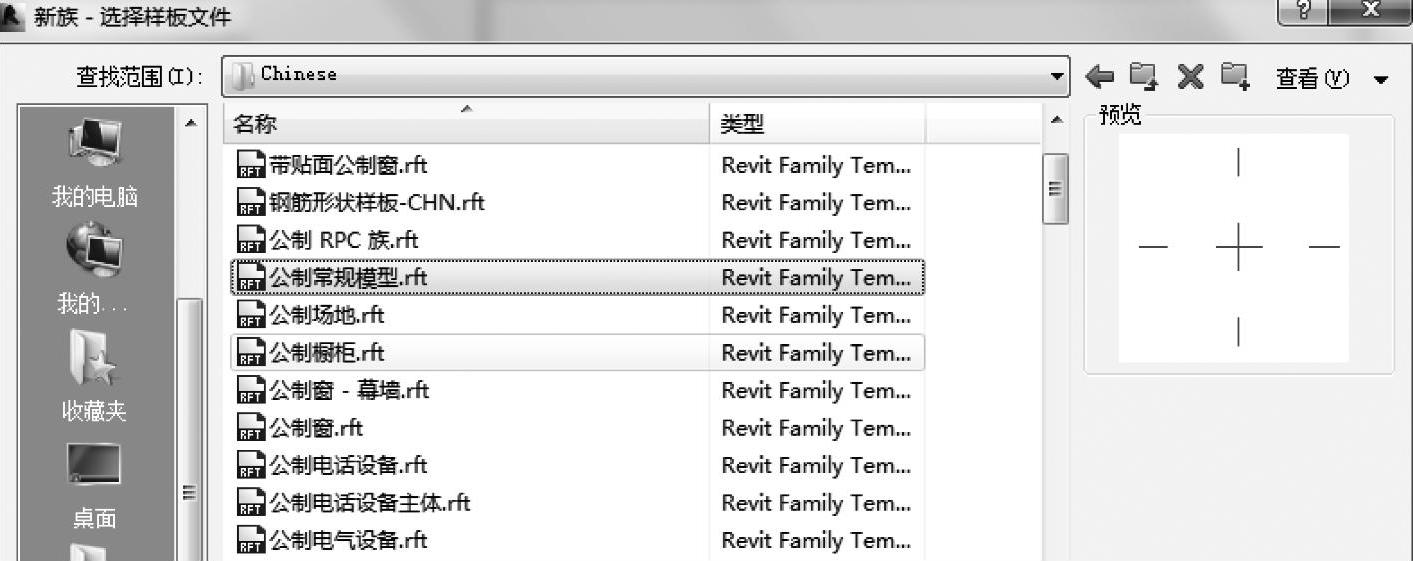

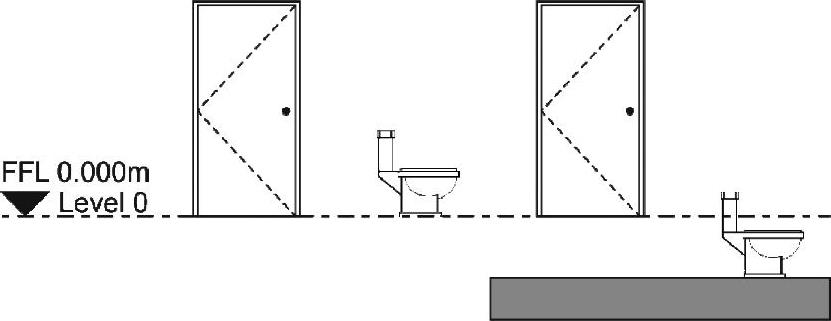

构件可以依附到系统族构件如墙体或天花板等，也可以水平放置，成为独立的图元，不过图元会显示寻找依附对象的符号。如图25-14所示，两个马桶的安放方式完全一样，第一个马桶的立面图和当前定义的工作平面相关联。第二个马桶的位置显示，虽然楼板有所偏移，但是也在同一个平面上。只有在马桶安放之前这个依附特性才起作用，而且不会改变已有对象的立面图，但是一旦定义完毕，空间关系就不可更改，如果楼板上下移动，马桶也会随之上下移动，但是和在同一个视图里的门和窗等安插图元的移动方式不同。图元和安插图元之间的关系在创建过程中定义，首先选择族样板（图25-15），然后选定类别，可选族列表中的模板均为通用族，大多数情况下都可用，可根据具体要求调整。
图 25-14
图 25-15
依附与主体的关系始终控制着图元，决定其表现方式。举个例子，一个依附在墙体的图元必须遵守以下规则：
1）只能依附在一面墙体上，只能和主体墙体互动。
2）主体墙体必须存在于项目内，移除依附图元，主体图元也会被相应移除。
3）墙体可以被其他墙体替换，但如果墙体在被替换之前已被删除，被依附图元也将被删除。
4）图元可以被再次依附，和另一个墙体保持空间关系。
5）链接对象不可依附图元，举个例子，如果墙体处于链接文件里，基于墙体的照明工具就不能依附在墙体上。
6）主体图元只能和同一类别里的图元交换，虽然一个或多个图元可以分组，组和组可以相互交换，组里包含不同类别里的图元。
依附图元会影响主体图元，因为依附图元可以在主体图元上设置可开启装置或者改变复合层的设置，同样的，依附图元也可适应调整来适合主体的要求，但是只有当族和主体的表面或中线存在空间关系并能随之移动时才可行。参数不能从依附图元直接读取到主体图元，相反也不行。也就是说门不能显示其所在墙体的厚度，但是门框可以根据接触到墙体表面厚度进行相应调整。
可在族模板里定义参考平面，并标记出图元的边缘和中心。如果用同一个类别里的图元替代一个已经尺寸标注完毕的对象，尺寸标准会自动在新图元定位到适当平面，如果一个参考平面以左边开口的形式呈现，那么在替换图元里，任何与其相关的尺寸标注都必须以左边为参照。如果对族里任何非标准参照进行了尺寸标注，那么相关的尺寸标注在替换图元时将被移除。
在依附族中，可在主体图元上挖一个孔来定义可开启装置。开口要沿着主体图元的整个宽度切割，和放置平面相平行。孔洞形式可用于定义不受以上约束的开口，但是一个族里不可以同时包含可开启装置和孔洞形式，所以孔洞形式必须完全替代开启装置的活动。
注意：使用孔洞切割而不是可开启装置切割可能有副作用，因为在【复制/监测】过程中孔洞是不可识别的，而可开启装置的改变会被警告，所以会导致不同规程之间的协调错误。所以，建议【复制/监测】功能仅限于在平面和轴网中使用。

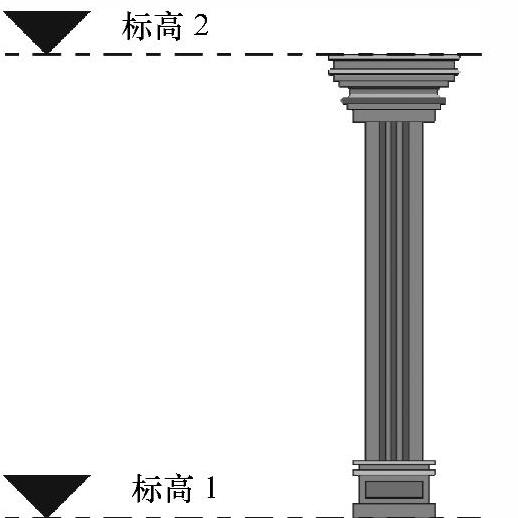

绝大多数图元都有一个单独的安置点，所以安置设备、风道末端装置、大门等图元时，只须单击即可，然后再根据具体情况调整其中的空间位置关系。可通过参数控制族，这样可以控制图元的数量、尺寸和对象的长度。也就是说图元的放置方式和管道的放置方式类似，不过少了添加连接部分和弯曲部分的环节。这些放置技巧可复制放置线性非标准图元的过程。墙体、楼梯灯系统族都有基面和顶层，但同时具备基面和顶层的定制图元只有柱子（图25-16）。当前工作平面放置其他图元时。图元的高度都要通过和基面的距离来确定。
当涉及在模型天花板上安放MEP设备时，关于放置高度的选择可以有多种方法。当规划某个具体的建筑模型时，有的项目团队会给所有的建筑标高（FFL）用一个平面，并根据地基和屋顶结构再做调整；有的项目团队将分别为建筑标高（FFL）、结构标高（SSL）、楼层面和天花板创建不同的平面，这样整个建筑的每一层都有好几个平面，尺寸标注后锁定在一起，可以作为整体一起移动。这种方法有一个优点，图元不用逐一修改，可以批量修改。举个例子，墙体可以直接安置在和楼板平面，无须再把内墙固定在楼板底部。

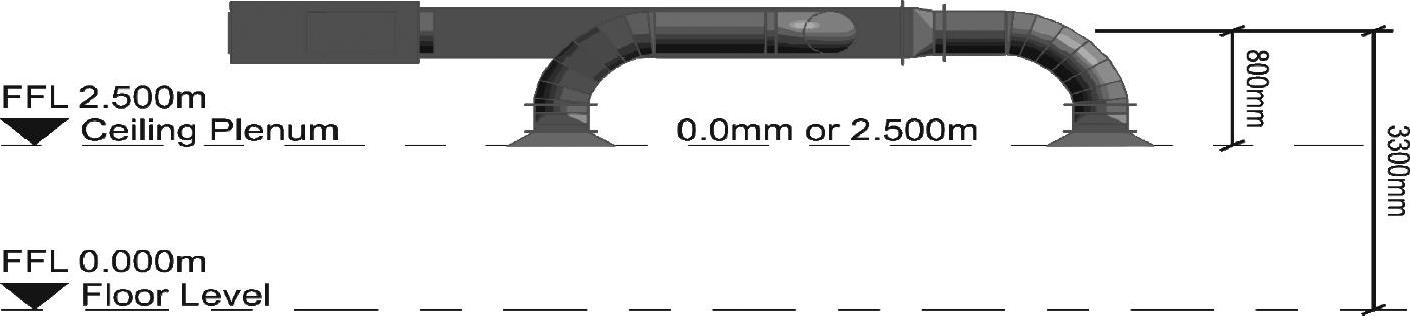

这一技巧在MEP工作流程里很常用，因为MEP的工作原理与其类似，无须放一个天花板作为下面楼板平面（Floor Level）的偏移量，风道末端可以放置在天花板填充平面（Ceiling Plenum）的位置上，如图25-17所示。这样做的好处是设备无须放置在天花板上即可根据天花板的高度移动，风道末端装置、管道等可以作为根据天花板平面的偏移量进行放置。
图 25-16
图 25-17
但是这么操作也有不便之处，会给承建阶段造成困难。因为当承包商安装设备和管道时，天花板还没有建好，不能供其参考测量，所以用户要根据自身情况进行取舍，项目小组可就此进行讨论并达成一致，避免在建筑提交数据后出现再返工的情况。
