11.3 单元练习
本单元练习提供了幕墙的实际应用。通过使用幕墙工具来创建及布置幕墙，然后使用竖梃网格修改布局，最后用玻璃门替换嵌板的方式熟悉理论部分讲解的内容。
1）打开起始文件WFP-RAC2015-11-CurtainWallsA.rvt。
2）在【项目浏览器】中打开【楼层平面：Ground Floor】视图。
3）在【建筑】选项卡【构建】面板【墙】下拉菜单中选择【墙：建筑】，并从【属性】面板类型选择器中选择墙类型为【幕墙：Concept Plain】。
4）将【属性】面板中【底部偏移】设置为【825.0】，【顶部偏移】设置为【2200.0】。

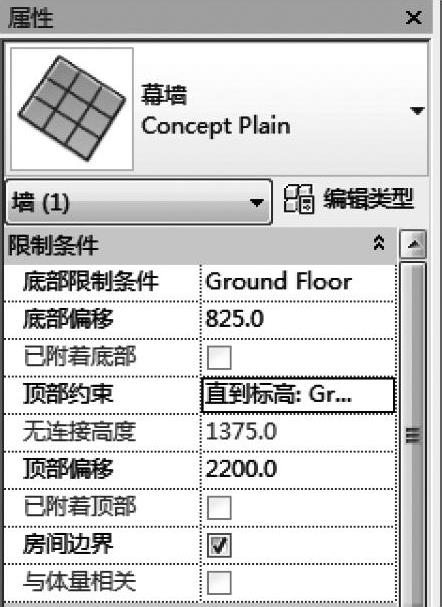

5）将【底部限制条件】设置为【Ground Floor】，【顶部约束】设置为【直到标高：Ground Floor】，如图11-19所示。

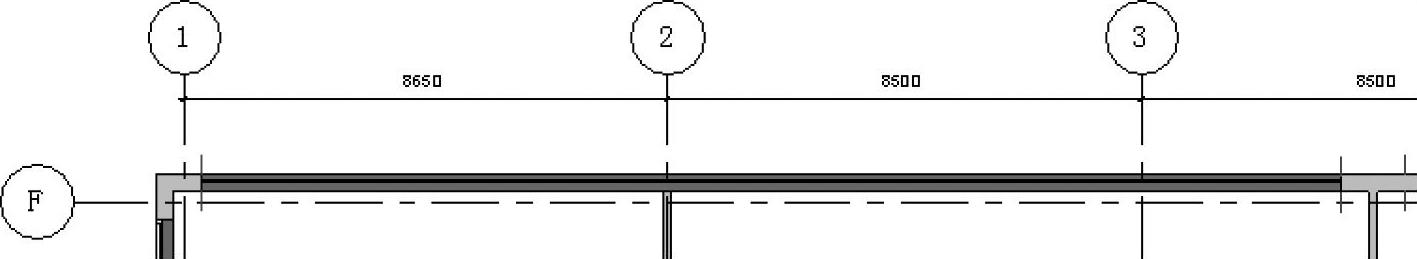

6）沿着预定好的参照平面设置一段幕墙，忽略可能出现的任何警告信息，如图11-20所示。
图 11-19
图 11-20
接下来我们将通过重新定义的值使幕墙自动化，从而创建新的幕墙类型。
7）选中新创建的幕墙，在【属性】面板中单击【编辑类型】以启动其【类型属性】对话框。

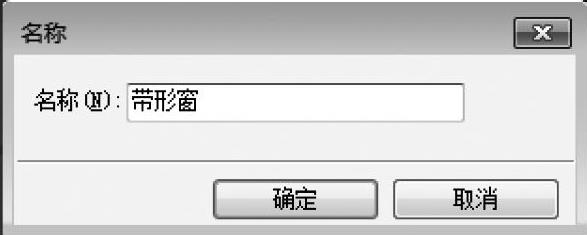

8）在【类型属性】对话框中选择【复制】该类型，并将其重命名为【带形窗】，设置完成后单击【确定】按钮以创建新的类型，如图11-21所示。
9）将新建的【类型属性】如图11-22所示设置。
图 11-21
图 11-22

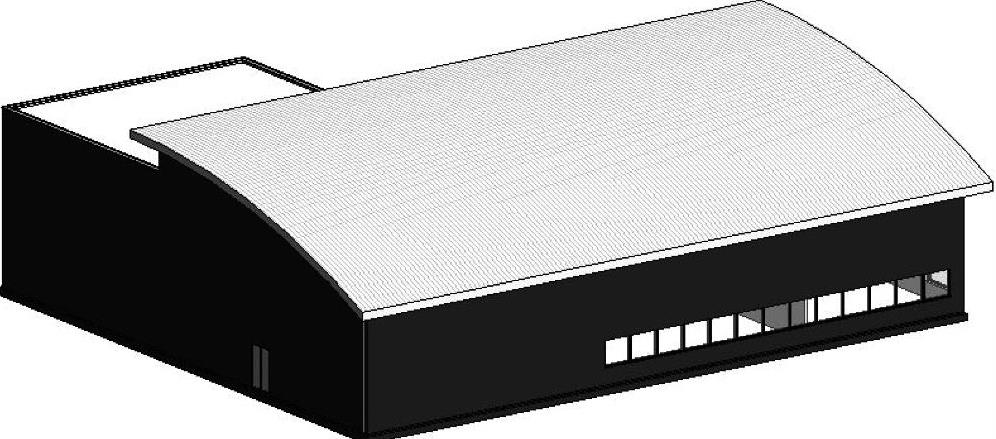

10）设置完成后，单击【确定】按钮，打开【3D】视图以查看相应变化，如图11-23所示。
在创建了我们所需的幕墙类型后，可以将此类型添加到该建筑的其他位置了。
11）打开【楼层平面：Ground Floor】视图。
12）按照预先设定好的参照平面，继续沿此建筑周边添加该类型幕墙。
在这种情况下，我们想要调整盥洗室幕墙大小，就可以通过调整其【限制条件】进行修改。
图 11-23
13）打开【3D】视图并旋转该模型来查看北立面墙，利用<Ctrl>键+单击鼠标左键的方式同时选中盥洗室的两面幕墙。

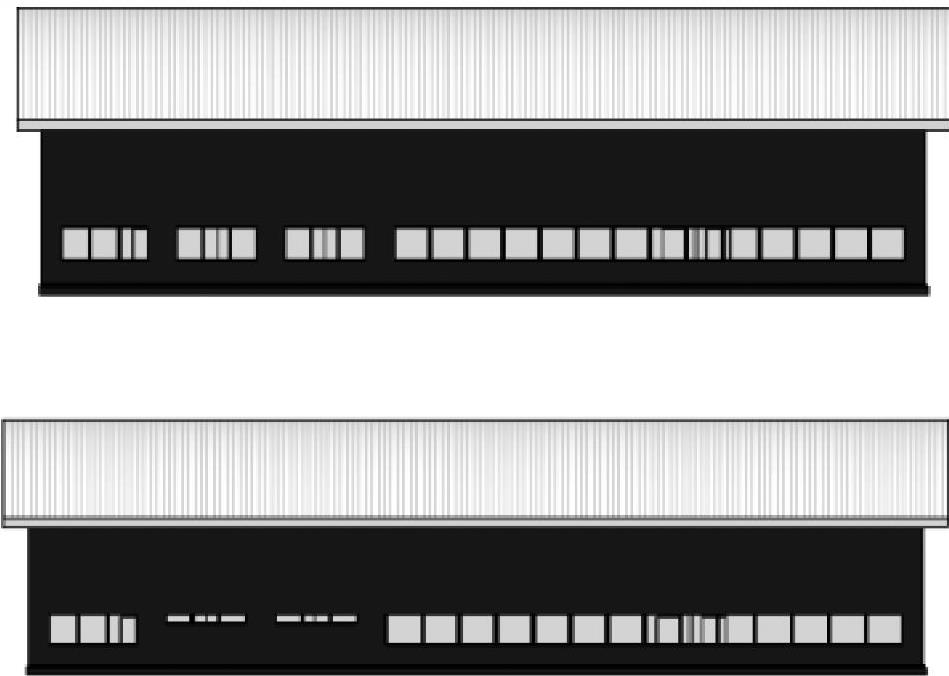

14）在其【属性】面板中，将【底部偏移】修改为【1800.0】，单击【应用】或者绘制界面空白处以应用修改，如图11-24所示。
接下来学习用快捷的方式将【Ground Floor】幕墙复制到【First Floor】。
15）打开【楼层平面：Ground Floor】视图。

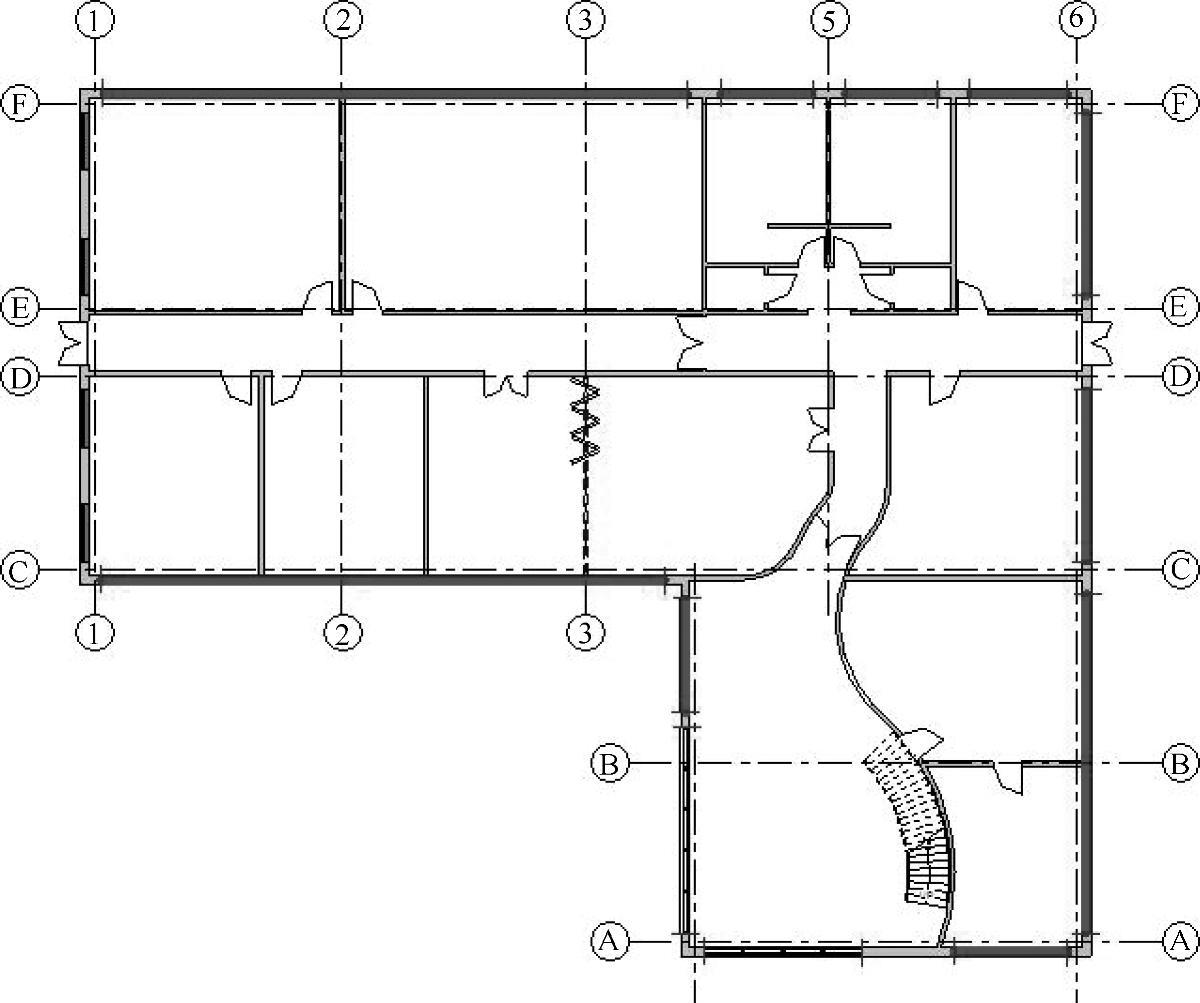

16）利用<Ctrl>键+单击鼠标左键的方式全部选中新建的幕墙，如图11-25红色高亮部分所示。

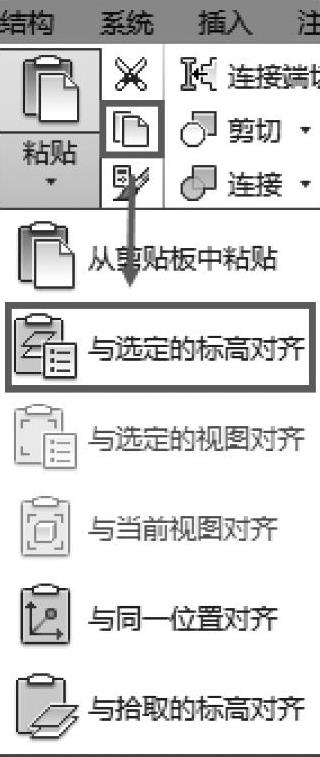

17）单击【修改│墙】上下文选项卡【剪贴板】面板中的【复制到剪贴板】，接着单击【粘贴】工具下拉菜单中的【与选定的标高对齐】，打开【选择标高】对话框，如图11-26所示。
图 11-24
图 11-25
图 11-26

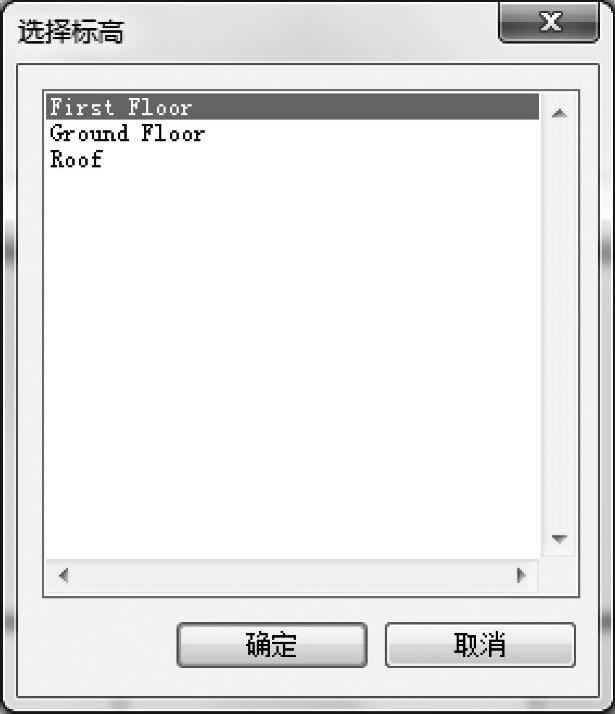

18）在【选择标高】对话框中选择【First Floor】（图11-27），单击【确定】按钮完成操作。

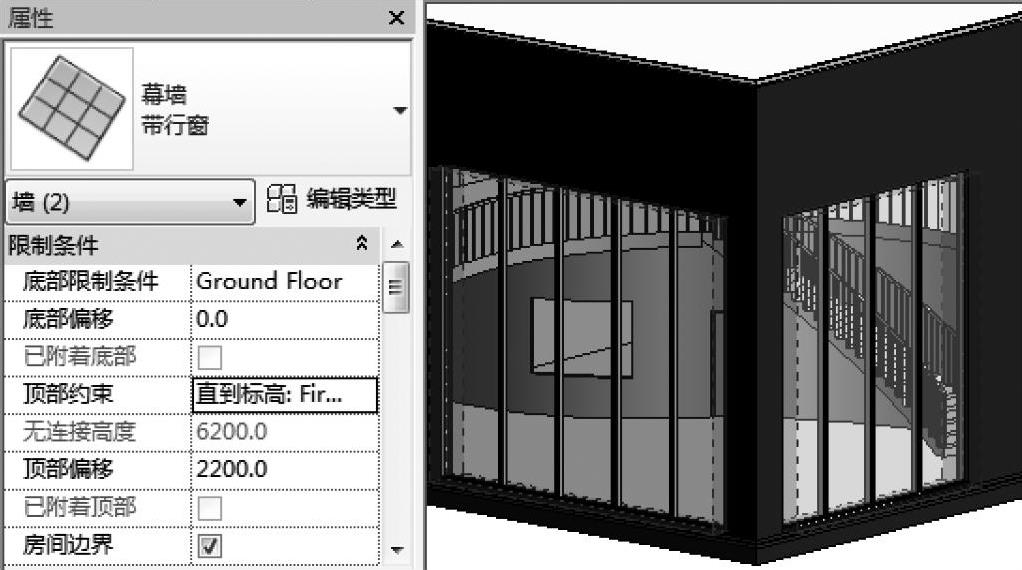

19）打开【3D】视图，旋转查看建筑的平屋顶部分，并在接待区同时选中两面幕墙，在其【属性】面板中，将【底部偏移】设置为【0.0】，【顶部约束】设置为【直到标高：FirstFloor】，应用修改，如图11-28所示。
图 11-27
图 11-28
20）单击【建筑】选项卡【构建】面板中的【幕墙网格】，将水平网格置于上述修改的两面幕墙中，先大体放置，再按图11-29所示数据精确定位。
21）单击【建筑】选项卡【构建】面板中的【竖梃】。

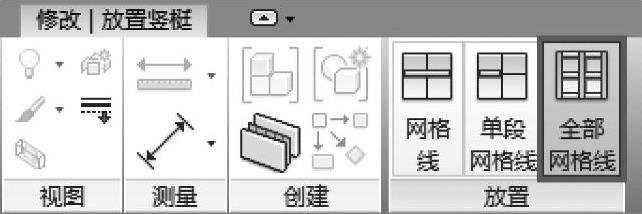

22）选择【修改│放置竖梃】上下文选项卡【放置】面板中的【全部网格线】，如图11-30所示。
图 11-29
图 11-30
23）分别单击两面幕墙将竖梃应用于新创建的网格线。提示：利用键盘<Ctrl>键使光标悬停在其中的一个网格上，从而单击一次就能完成所有竖梃的布置。
现在我们将修改幕墙嵌板以创建一扇玻璃门。
24）选中一块嵌板（图11-27中蓝色部分所示）。提示：将光标悬停在嵌板上，利用<Tab>键帮助选择。

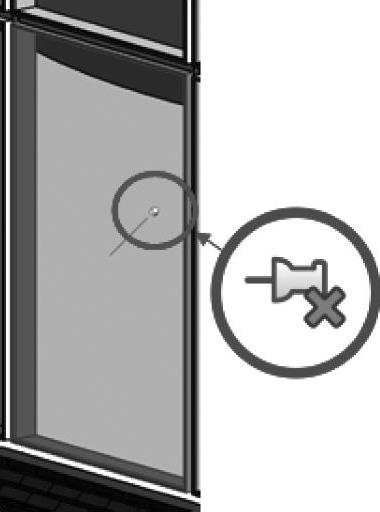

25）单击图针【禁止或允许改变图元位置】（图11-31）以允许改变图元的位置，然后就可以将嵌板更改为门了。

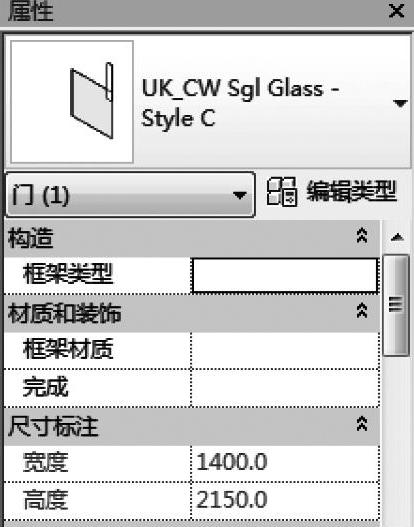

26）保持选中该嵌板，在【属性】面板类型选择器中将其类型改为【UK_CW Sgl Glass-StyleC】，如图11-32所示，完成设置。提示：如果需要的话使用空格键可以快速翻转门开启方向。
图 11-31
图 11-32
