28.4 单元练习
本练习提供了操作电气装置、电气系统、配电盘和过滤器的实践案例。在完成练习的过程中，用户将熟悉电气系统的创建，将电气系统连接到配电盘，添加弧形导线，以及在应用过滤器之前创建开关系统。

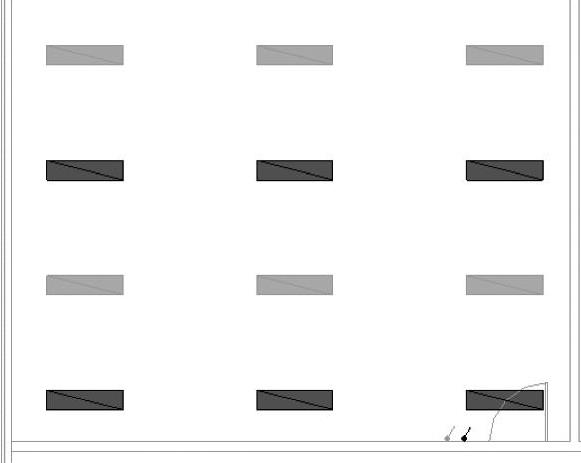

1）打开起始文件WFP-RME2015-28-ElectricalA.rvt，在【项目浏览器】中打开【楼层平面：Ground Floor】视图。照明设备不是电源电路的某个部分，这些设备已经过过滤被标记成了洋红色。同时，这些照明设备所获取电力的配电盘也被标记成了红色，如图28-30所示。
图 28-30
2）放大标记了洋红色照明设备的房间。

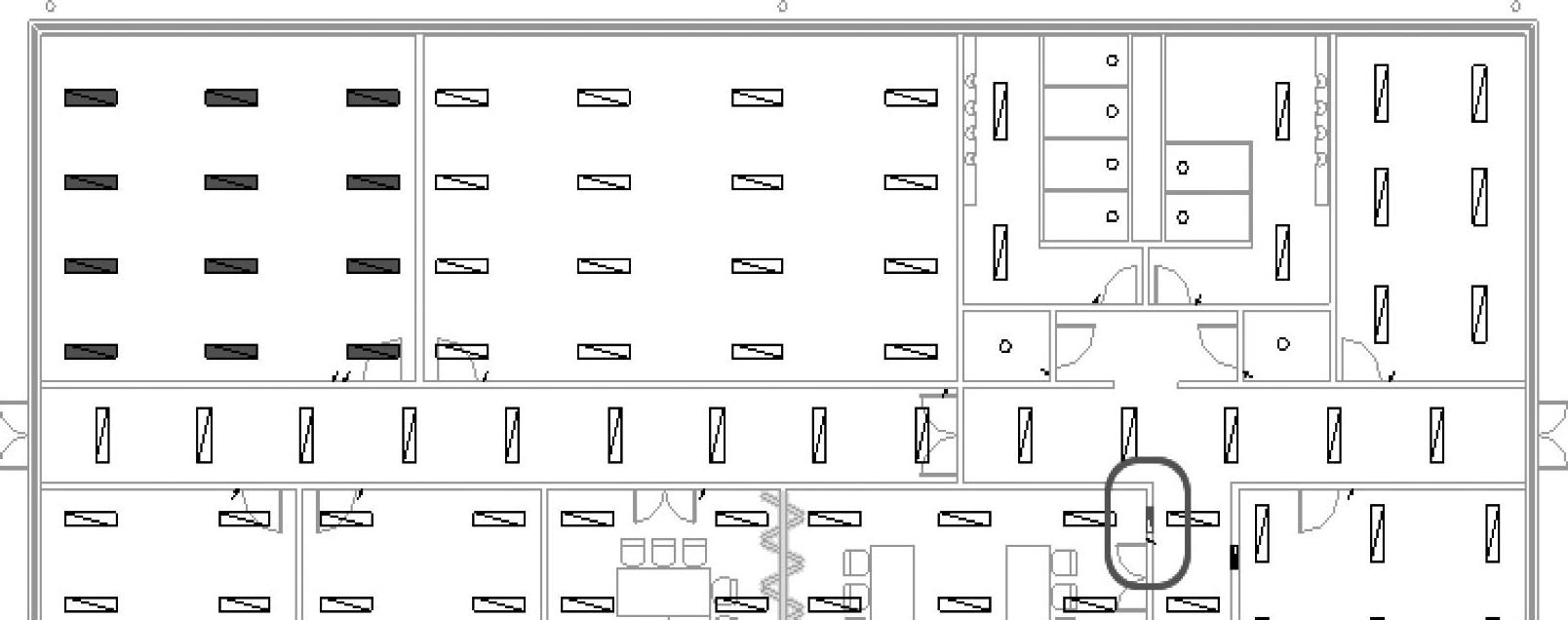

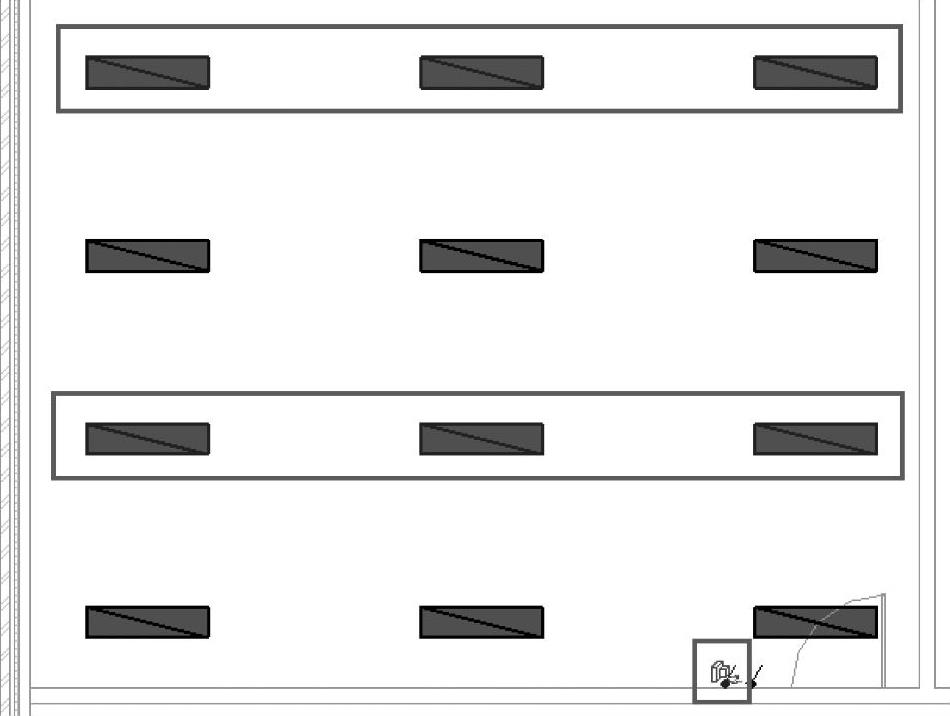

3）利用<Ctrl>键，选择第一行、第三行的照明设备和下方左侧的照明开关，如图28-31所示。

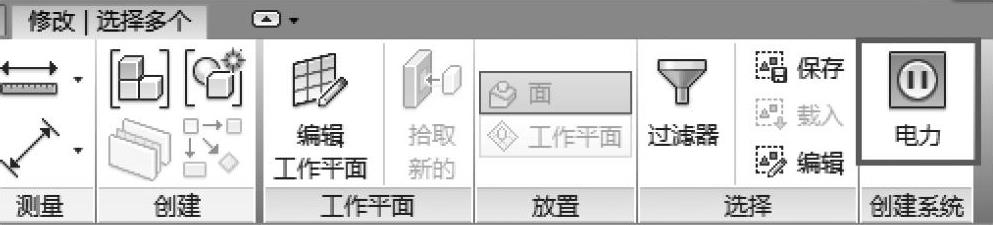

4）在【修改选择多个】选项卡下【创建系统】面板中选择【电力】（图28-32），为图元创建系统。

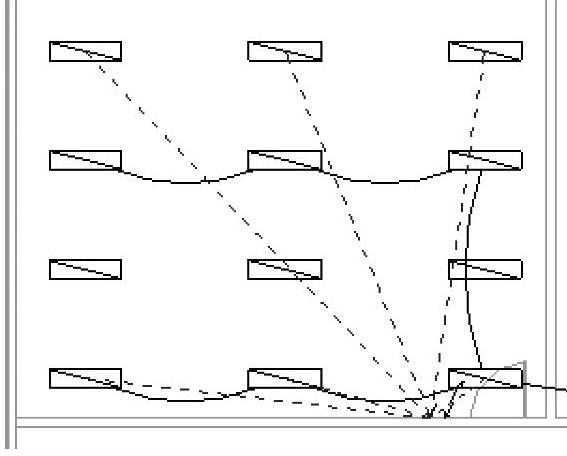

注意：蓝色虚线（图28-33）将连接每个设备和装置，一对标记将自动生成导线配置。
现在，我们将重复此操作，为余下的6个照明设备创建电路系统，并创建右侧照明开关，但是我们将用其他方法完成这些操作。
图 28-31
图 28-32
图 28-33

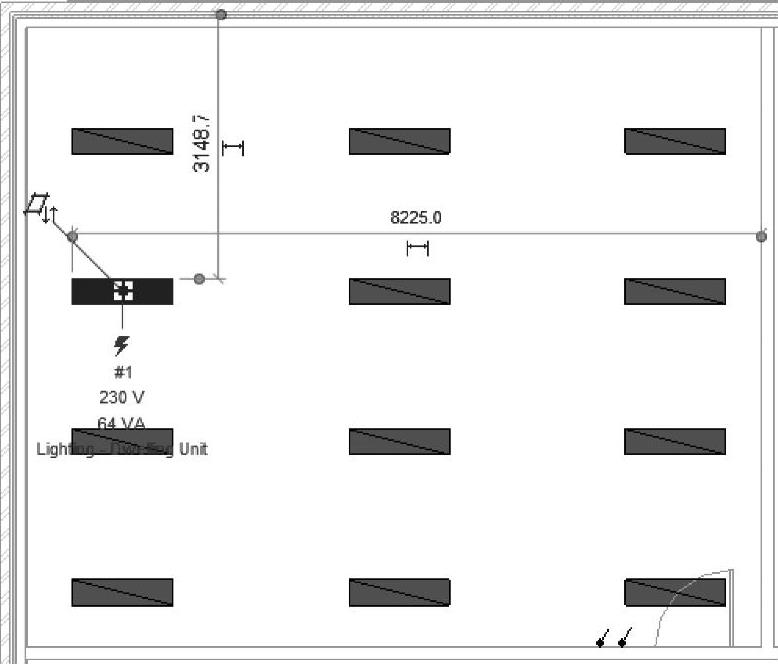

5）选择位于第二行的第一个照明设备，如图28-34所示。

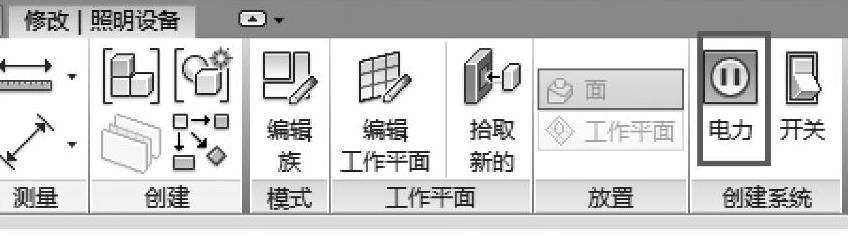

6）在【修改照明设备】选项卡下【创建系统】面板中选择【电力】（图28-35），定义一个只包含一个设备的电力系统。
图 28-34
图 28-35

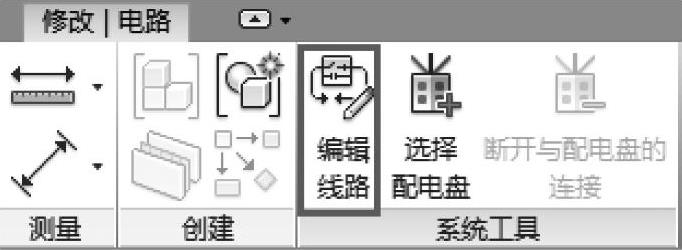

7）在【修改电路】选项卡下【系统工具】面板中选择【编辑线路】（图28-36），在第二行和第四行添加剩下的五个照明设备和右侧的照明开关，如图28-37所示。
图 28-36
图 28-37

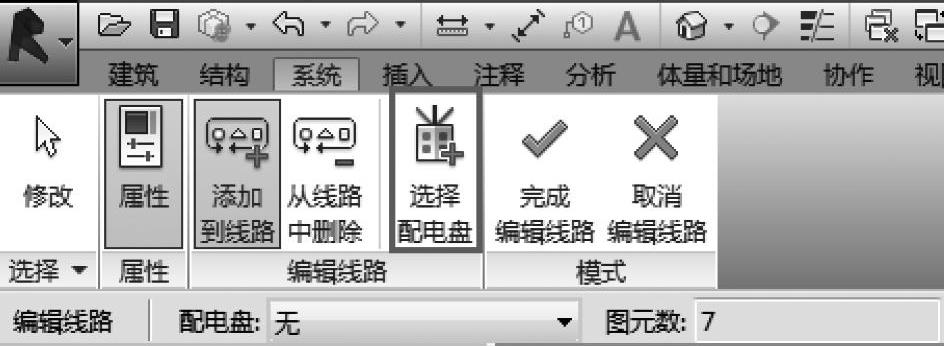

8）在【系统】选项卡下的【编辑线路】面板中选择【选择配电盘】（图28-38），确定楼层平面中被标记为洋红色的配电盘，如图28-39所示。
9）单击【完成编辑线路】。
图 28-38
图 28-39
10）将光标悬停在第二行和第四行其中任意的一个照明设备上，使用<Tab>键切换选择这个新系统。

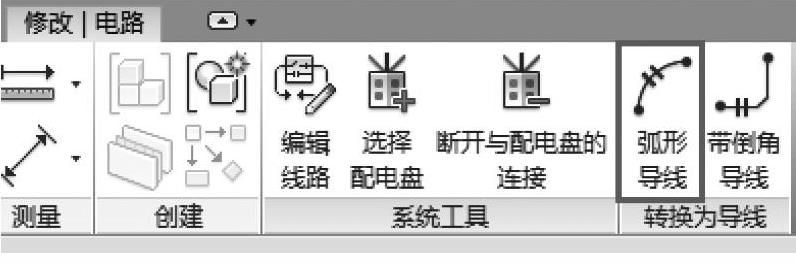

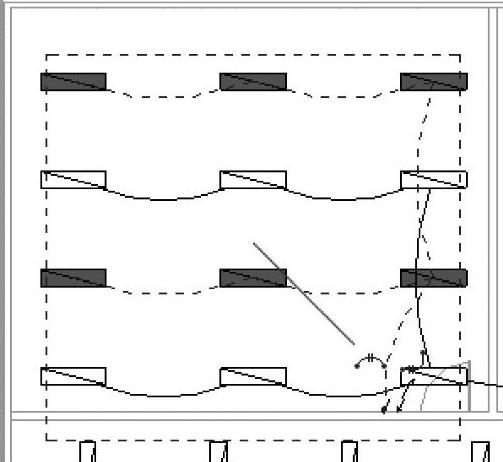

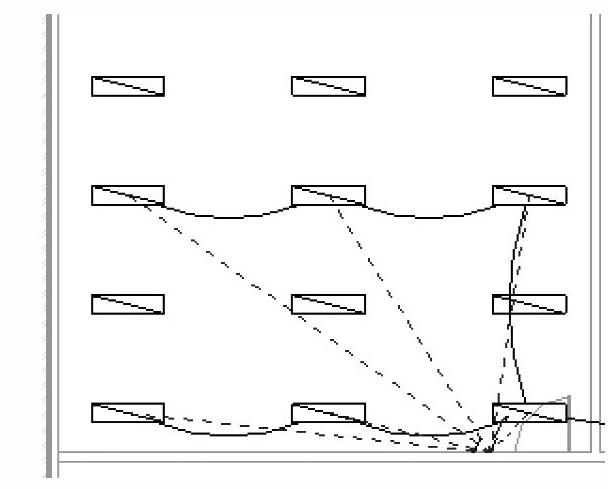

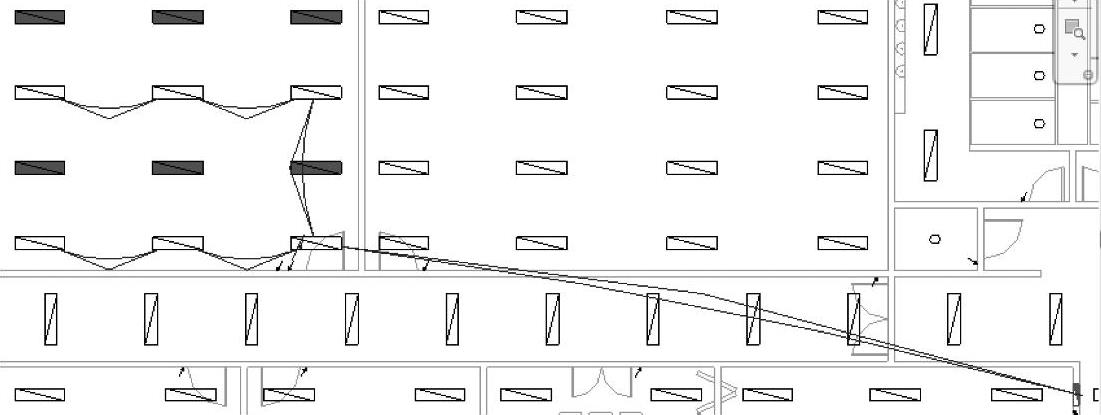

11）在【修改电路】选项卡下【转换为导线】面板中选择【弧形导线】（图28-40），自动生成导线，如图28-41所示。
12）将光标悬停在第一组照明设备中的任意一个上，使用<Tab>键选择整个系统，如图28-42所示。
图 28-40
图 28-41

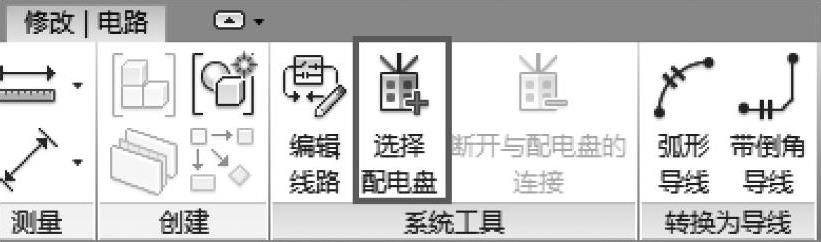

13）在【修改电路】选项卡下【系统工具】面板中选择【选择配电盘】（图28-43），选择与之前相同的配电盘，如图28-44所示。
图 28-42
图 28-43
图 28-44
14）在【修改电路】选项卡下【转换为导线】面板中选择【弧形导线】，如图28-45所示。
图 28-45

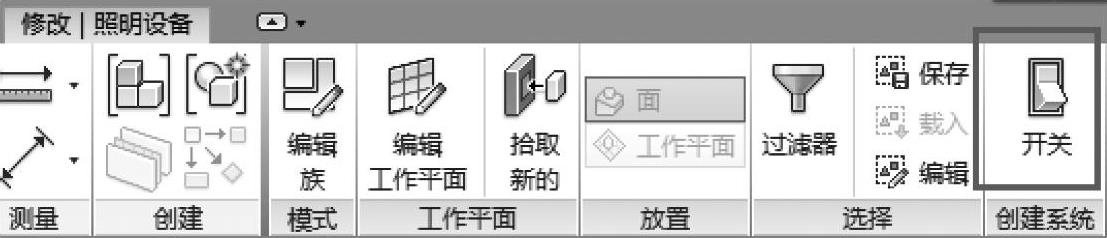

15）利用<Ctrl>键，选择第一行和第三行的六个照明设备，在【修改照明设备】选项卡下【创建系统】面板中选择【开关】（图28-46），定义一个开关系统。

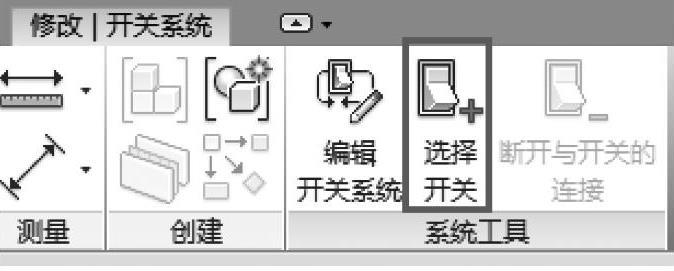

16）在【系统工具】面板中选择【选择开关】（图28-47），确定相应的照明开关，生成开关系统，如图28-48所示。
图 28-46
图 28-47

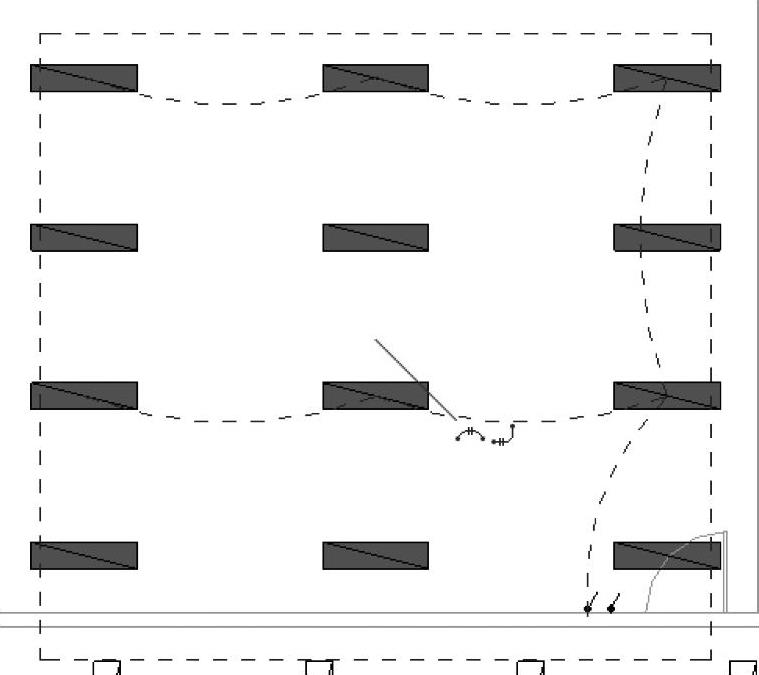

17）重复上述操作，为第二组照明设备确定相应的开关系统，如图28-49所示。
图 28-48
图 28-49

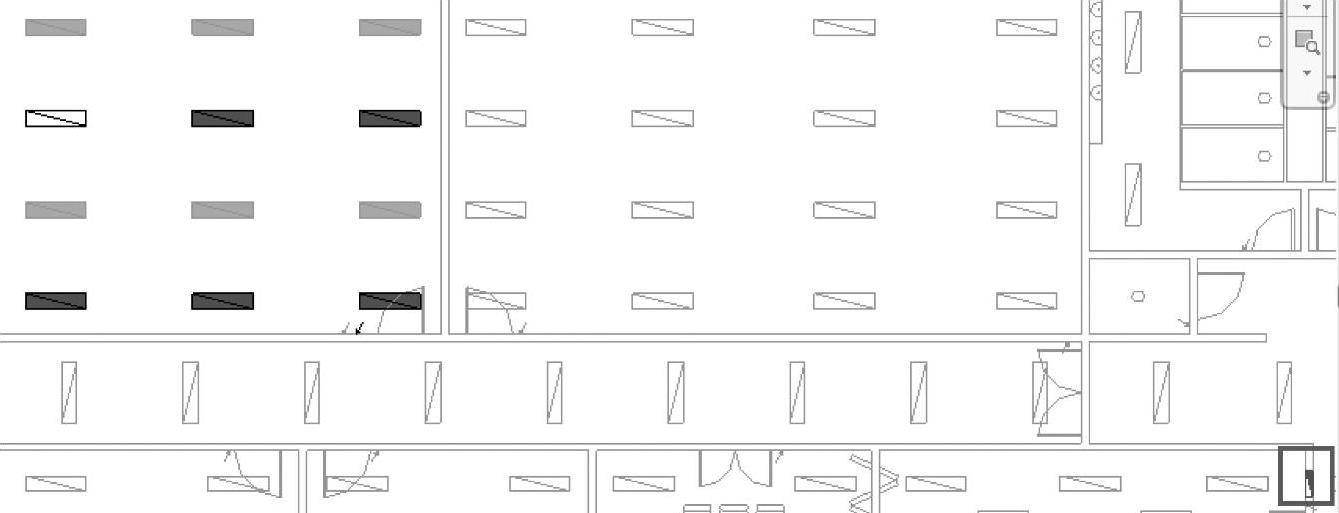

18）缩小屏幕来浏览整个楼层平面视图，再使用快捷键<VV>或<VG>键来开启【楼层平面：Ground Floor的可见性/图形替换】对话框。

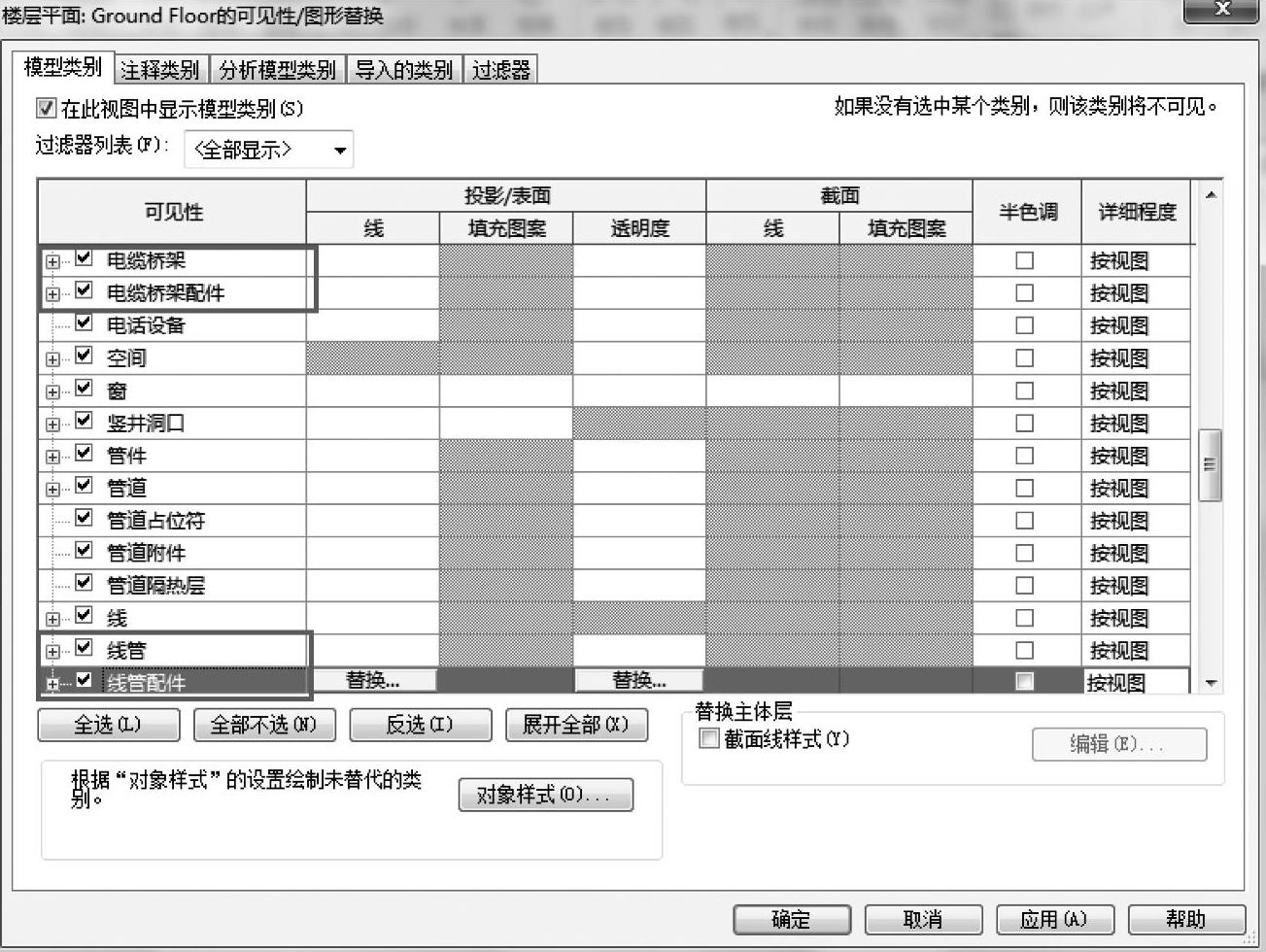

19）在【模型类别】选项卡下，勾选【电缆桥架】和【电缆桥架配件】，以及【线管】和【线管配件】，单击【确定】按钮关闭对话框，如图28-50所示。
图 28-50
上述操作将显示在已经在模型中被界定的电缆桥架。现在，我们要通过设置过滤器来明确那些被分配来承载照明导线的图元。

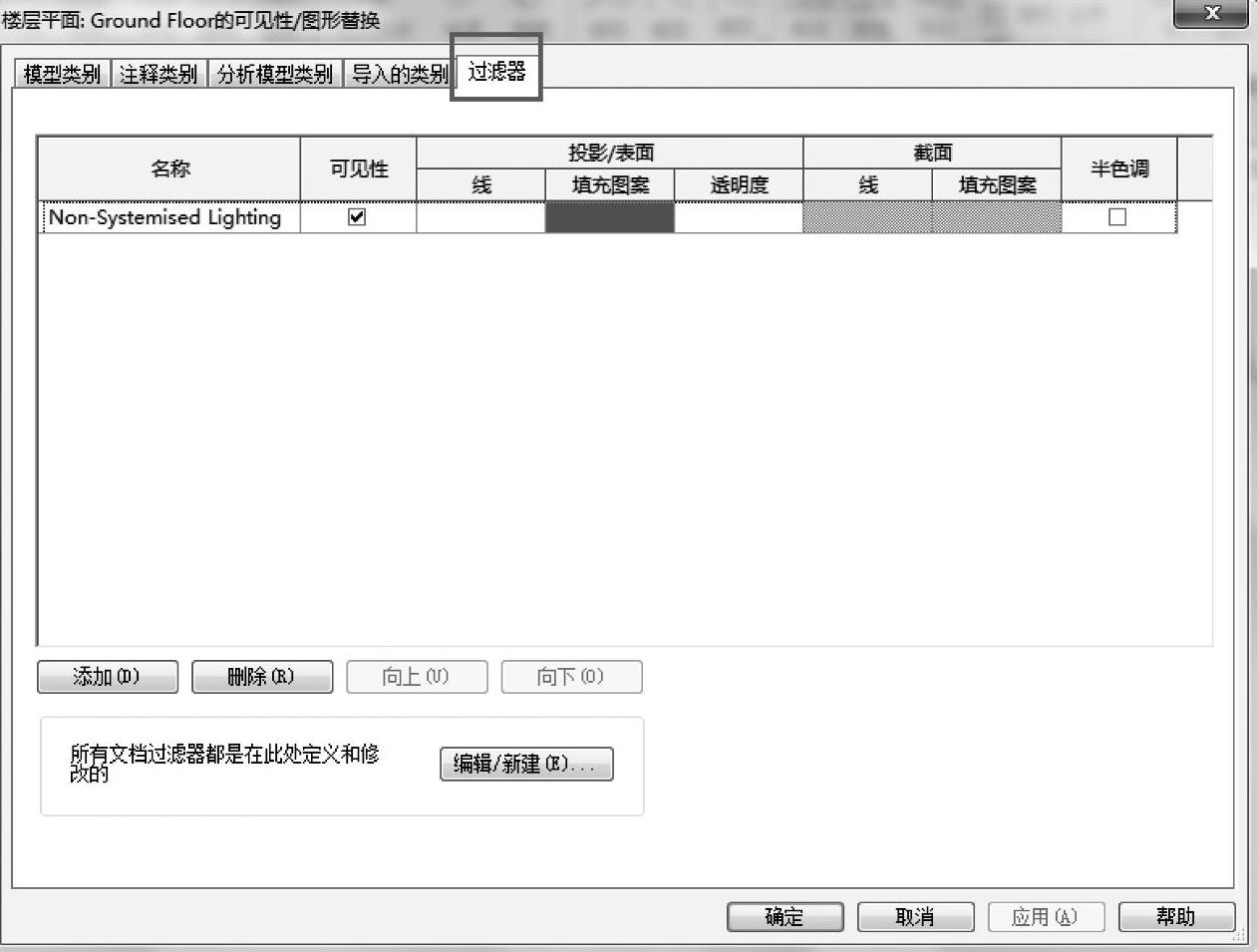

20）同样，再次使用快捷键<VV>，开启【楼层平面：Ground Floor的可见性/图形替换】对话框，单击【过滤器】选项卡，如图28-51所示。
图 28-51
现存的过滤器将把未分配的照明设备标记为洋红色，所以在设定新的过滤器之前，须删除已存在的过滤器。
21）选择非系统照明设备过滤器并将其删除。

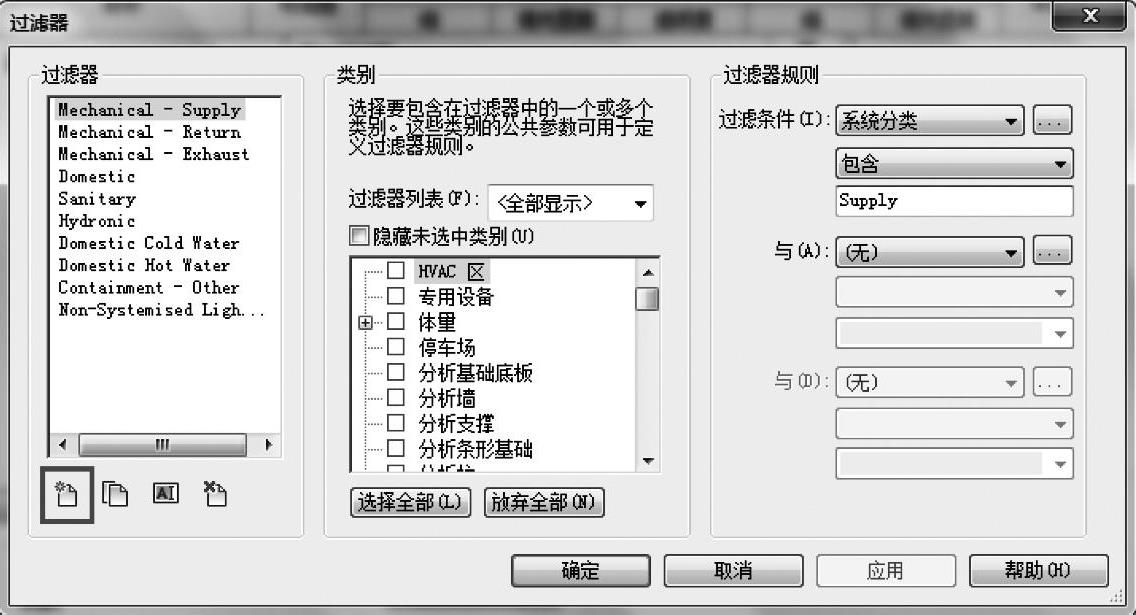

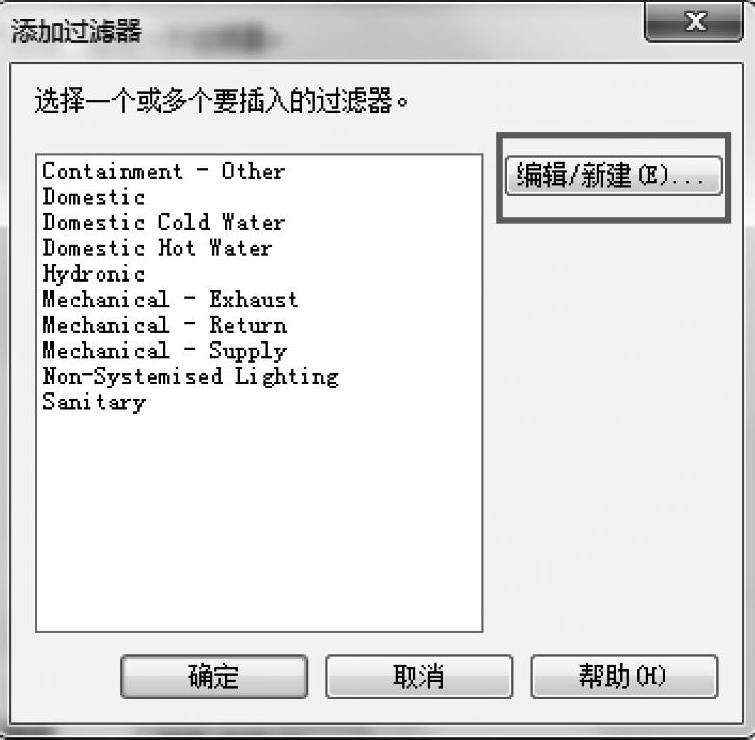

22）单击【添加】，在弹出的【添加过滤器】对话框中选择【编辑/新建】（图28-52），来创建新的过滤器。

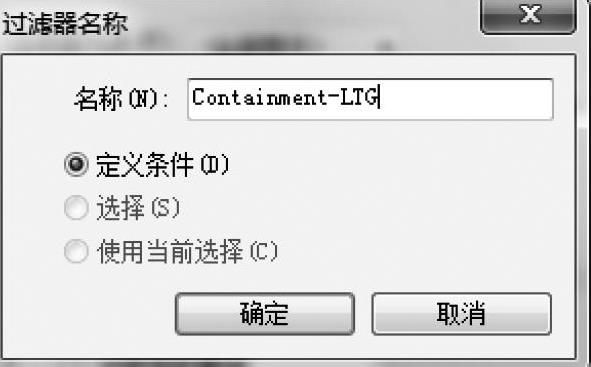

23）在【过滤器】对话框中选择【新建】（图28-53），在弹出的【过滤器名称】对话框中，将新的过滤器命名为【Containment-LTG】，单击【确定】按钮关闭对话框，如图28-54所示。
图 28-52
图 28-53

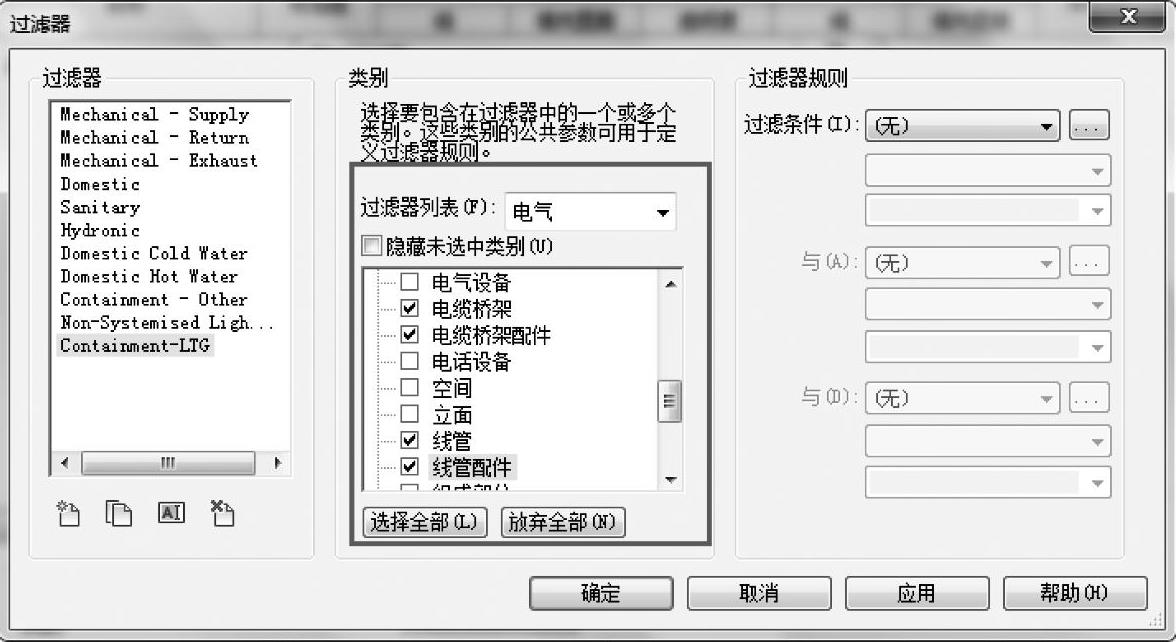

24）在【类别】面板下的【过滤器列表】内勾选【电缆桥架】【电缆桥架配件】【线管】和【线管配件】，如图28-55所示。
图 28-54
图 28-55

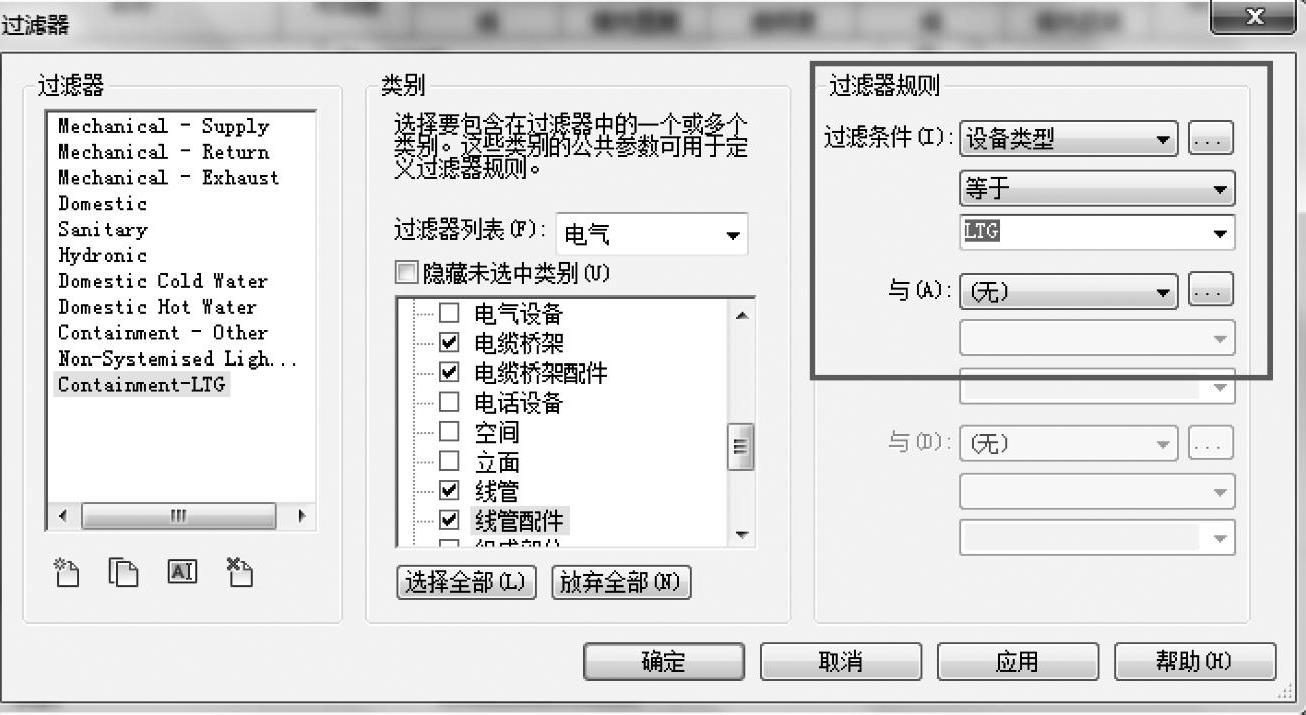

25）在【过滤器规则】面板下，设置【过滤条件】为【设备类型】【等于】【LTG】，如图28-56所示。
图 28-56

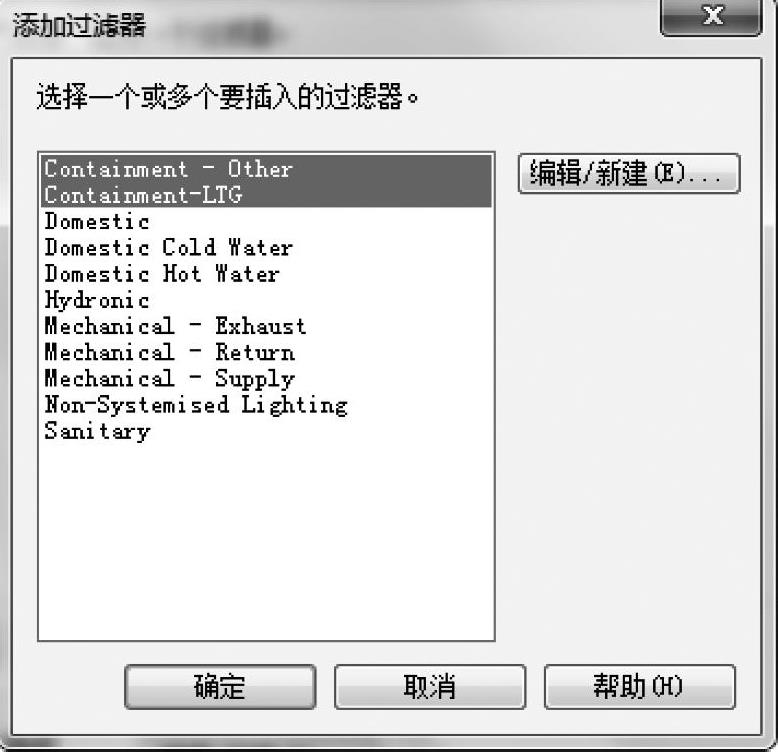

26）单击【确定】按钮，返回到【添加过滤器】对话框，利用<Ctrl>或<Shift>键选择新建的【Contain- ment-LTG】过滤器和已经存在的【Containment-Other】过滤器，单击【确定】按钮，如图28-57所示。

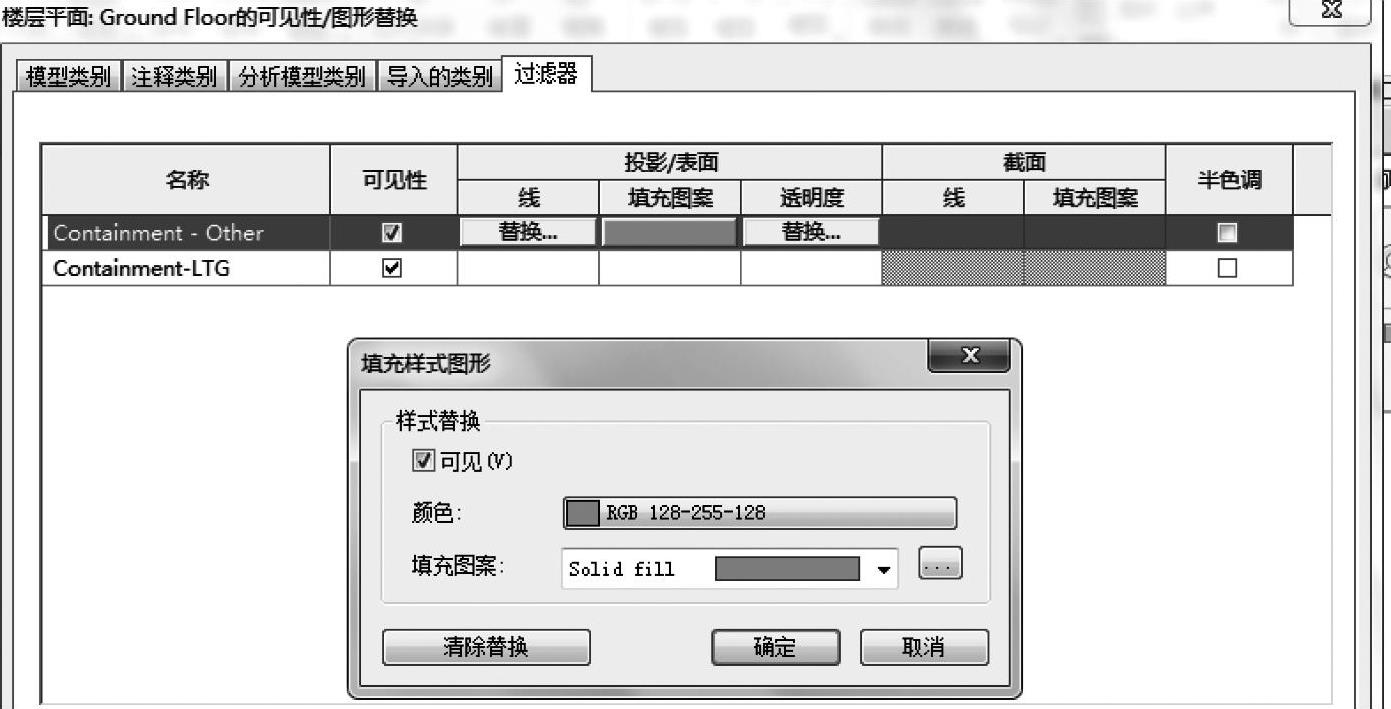

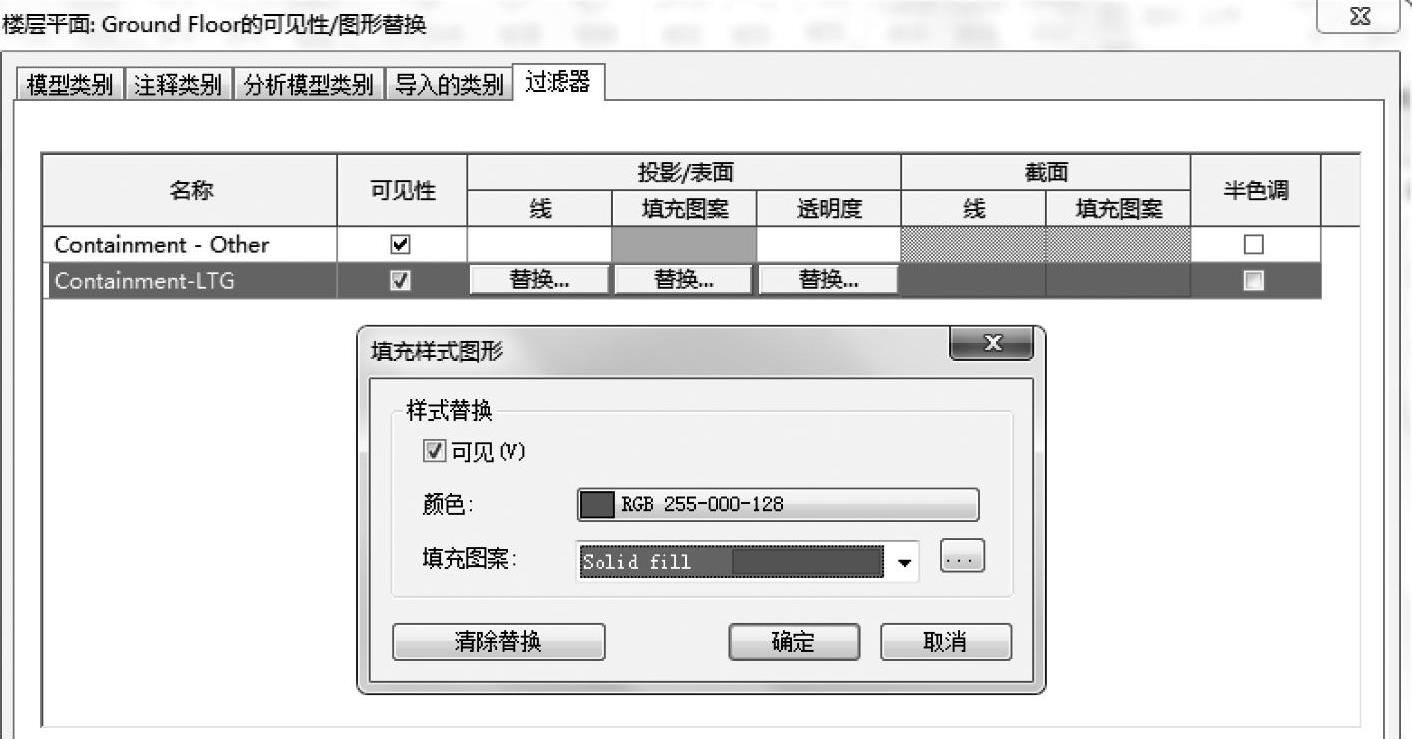

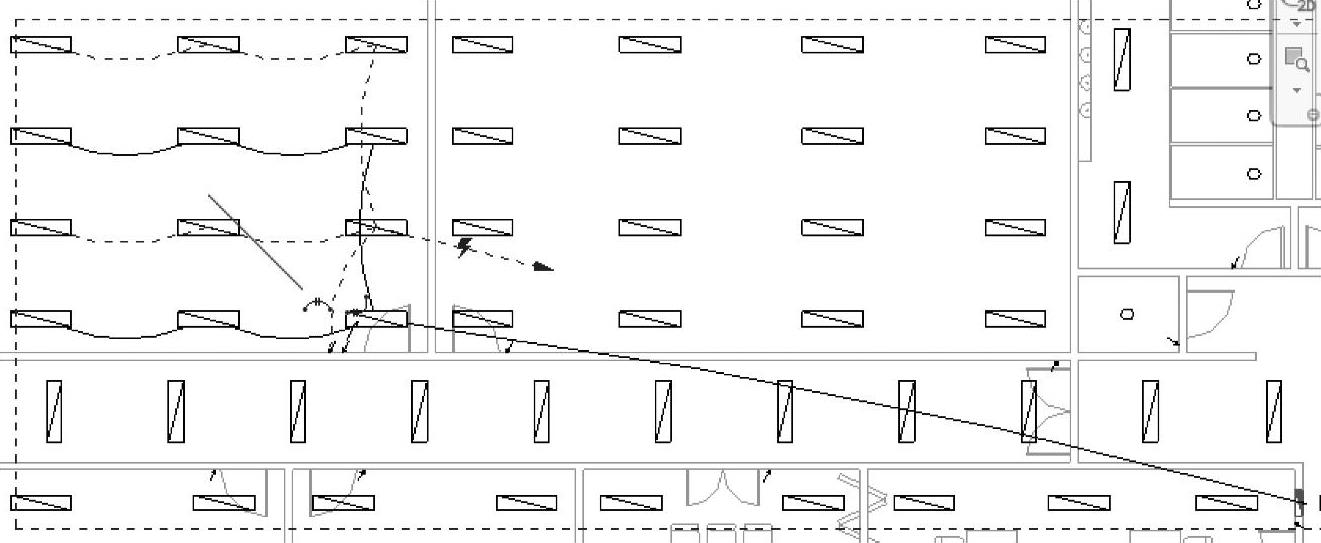

27）将【Containment-Other】过滤器【填充图案】设置成【颜色】为【RBG 128-255-128】，【填充图案】为【Solid fill】（图28-58）；将【Containment-LTG】过滤器【填充图案】设置成【颜色】为【RBG 255-000-128】，【填充图案】为【Solid fill】（图28-59）。
28）单击【确定】按钮，关闭对话框，并浏览新着色的电缆桥架，如图28-60所示。
通过放大之前已经连接好的配电盘的附近区域（图28-61），我们可以发现电缆托盘通道顺着走廊对面的墙体向下发展到配电盘，因此，我们现在将为该托盘绘制一个坡道，以便把电缆放置在走廊中的正确位置上。
图 28-57
图 28-58
图 28-59
29）在【系统】选项卡下【电气】面板中选择【电缆桥架】。
图 28-60
图 28-61
30）在【属性】面板中将【设备类型】设定为【LTG】，在选项栏中设置参数：【宽度】为【100mm】，【高度】为【100mm】，【偏移量】为【2700.0mm】，如图28-62所示。
图 28-62

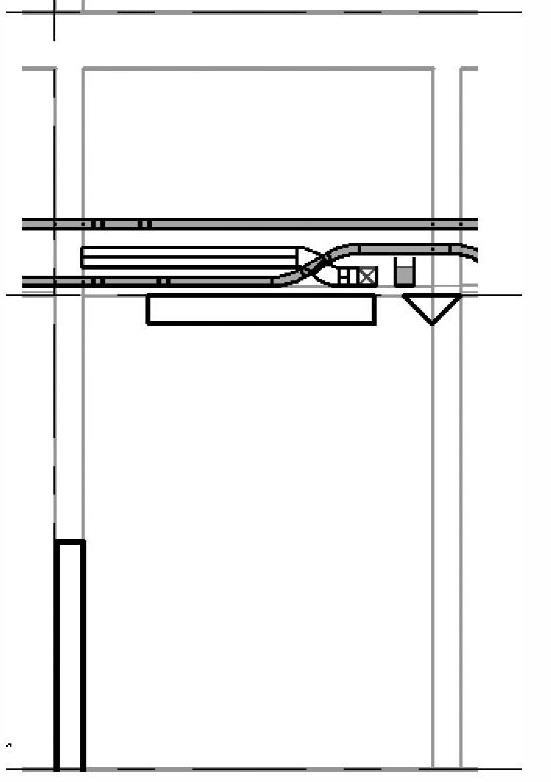

31）从墙体表面开始到配电盘的一侧，穿过现存的洋红色托盘（位于走廊的另一侧）的中心线，绘制一个托盘，如图28-63所示。
注意：为了从左端的两条浅绿色的托盘中通过，新托盘的偏移量设置为2700.0mm，因为已存在的托盘的偏移量是2600mm。Revit将自动确定一段坡度为45°的短过渡段，并通过放置合适的配件完成设置。

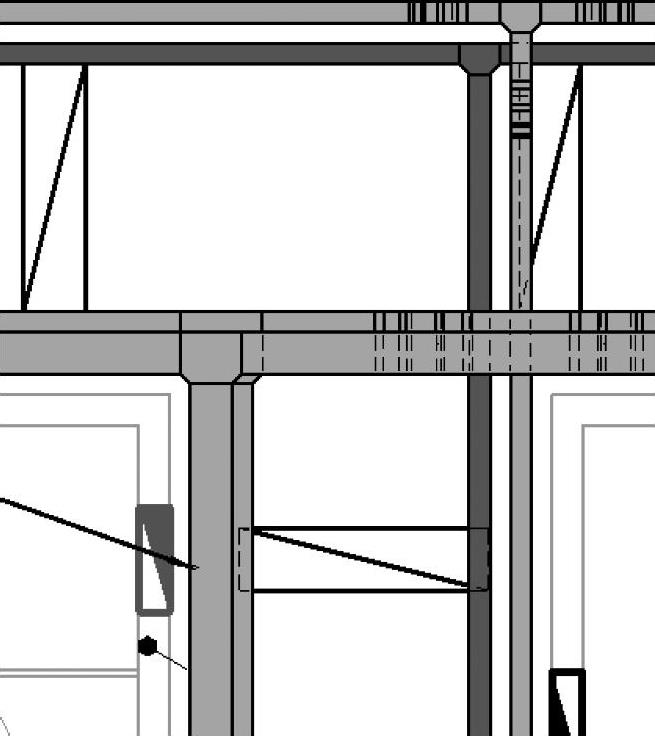

32）在【项目浏览器】中打开【剖面：Section 1】视图，观察新的控制剖面，如图28-64所示。
图 28-63
图 28-64
注意：【剖面：Section1】视图中的电缆桥架颜色并没有与设置好的过滤器颜色一致，此时，需要将【楼层平面：Ground Floor】视图中设置的过滤器新建为视图样板应用于【剖面：Section 1】视图。
