12.4.3 房间分隔
2025年09月26日
12.4.3 房间分隔
【房间分隔】工具可以对大型的敞开式平面布置空间进行再分割，即在不需要实体边界的基础上，将空间分成理论上的房间或区域。

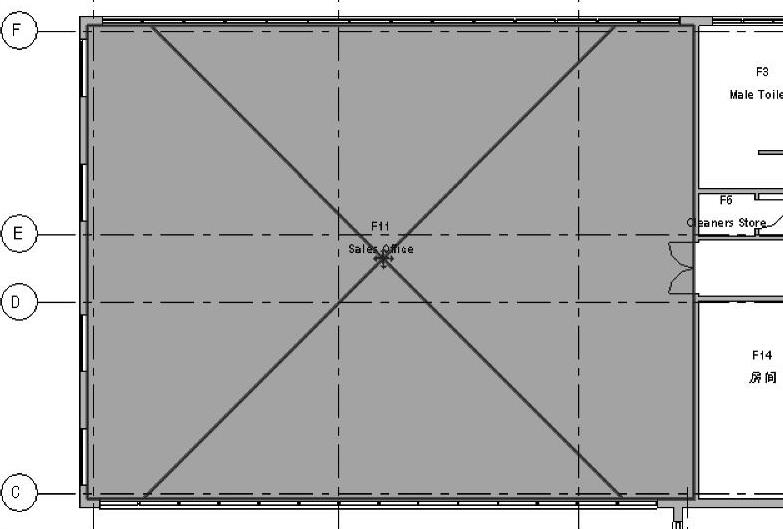

1）如图12-13所示，在绘图区域中选中标记为【F11 Sales Office】的房间，按<Delete>键将其删除。
图 12-12
图 12-13

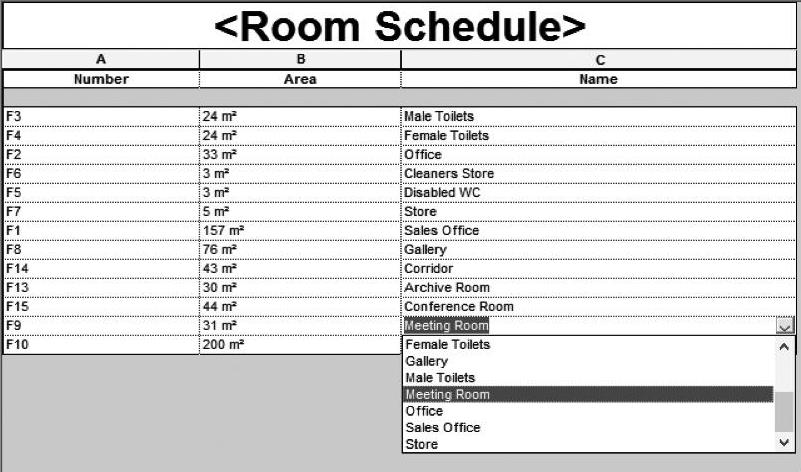

注意：上述操作将出现警告对话框，显示相关房间已经从模型中移除，但仍会保存在数据库中，等待放置。明细表也会显示房间并非是在当前分配到某个空间中的。

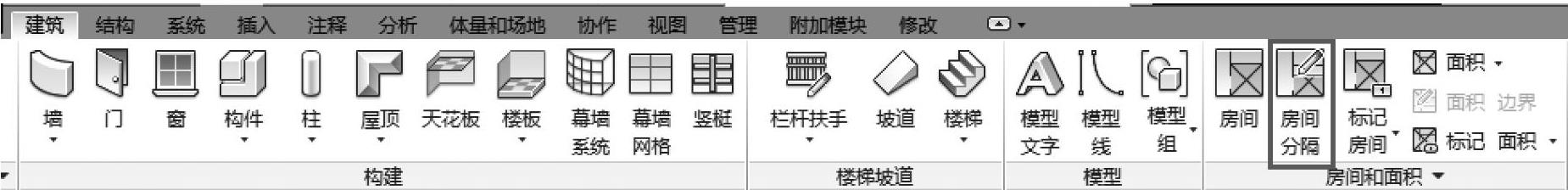

2）在【建筑】选项卡下选择【房间和面积】面板中的【房间分隔】，如图12-14所示。
图 12-14

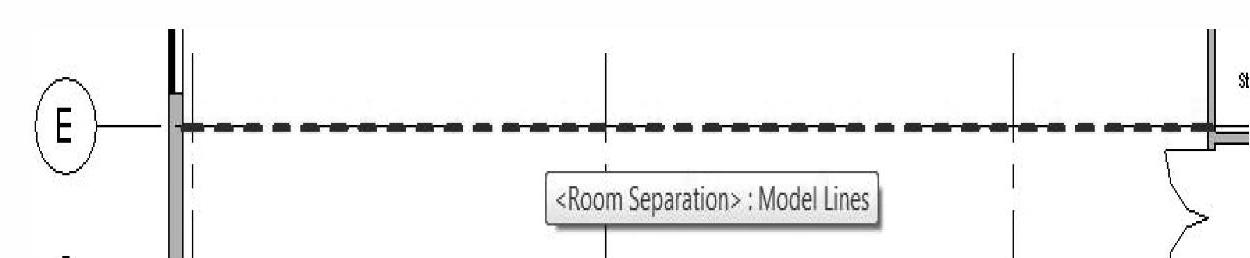

3）沿着轴线E绘制房间分隔线，如图12-15所示。

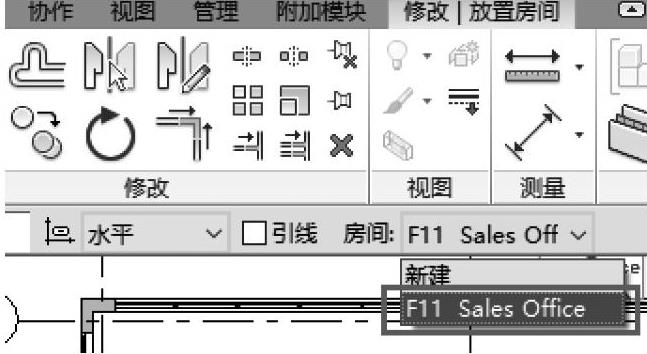

4）在绘图区域上方的选项栏中查看【房间】选项，其默认的设定是界定并放置一个新建房间，如图12-16所示，从下拉菜单中选择房间【F11 Sales Office】，允许其他所有设置。
5）将房间【F11 Sales Office】放入界定的空间的上半部分。
6）在绘图区域上方的选项栏中将【房间】设定改为【新建】，在该空间的下半部分放置最后一个房间。
7）将新建房间重命名为【F10 Accounts Office】，如图12-17所示。
图 12-15
图 12-16
图 12-17
