29.1.4  管段和尺寸

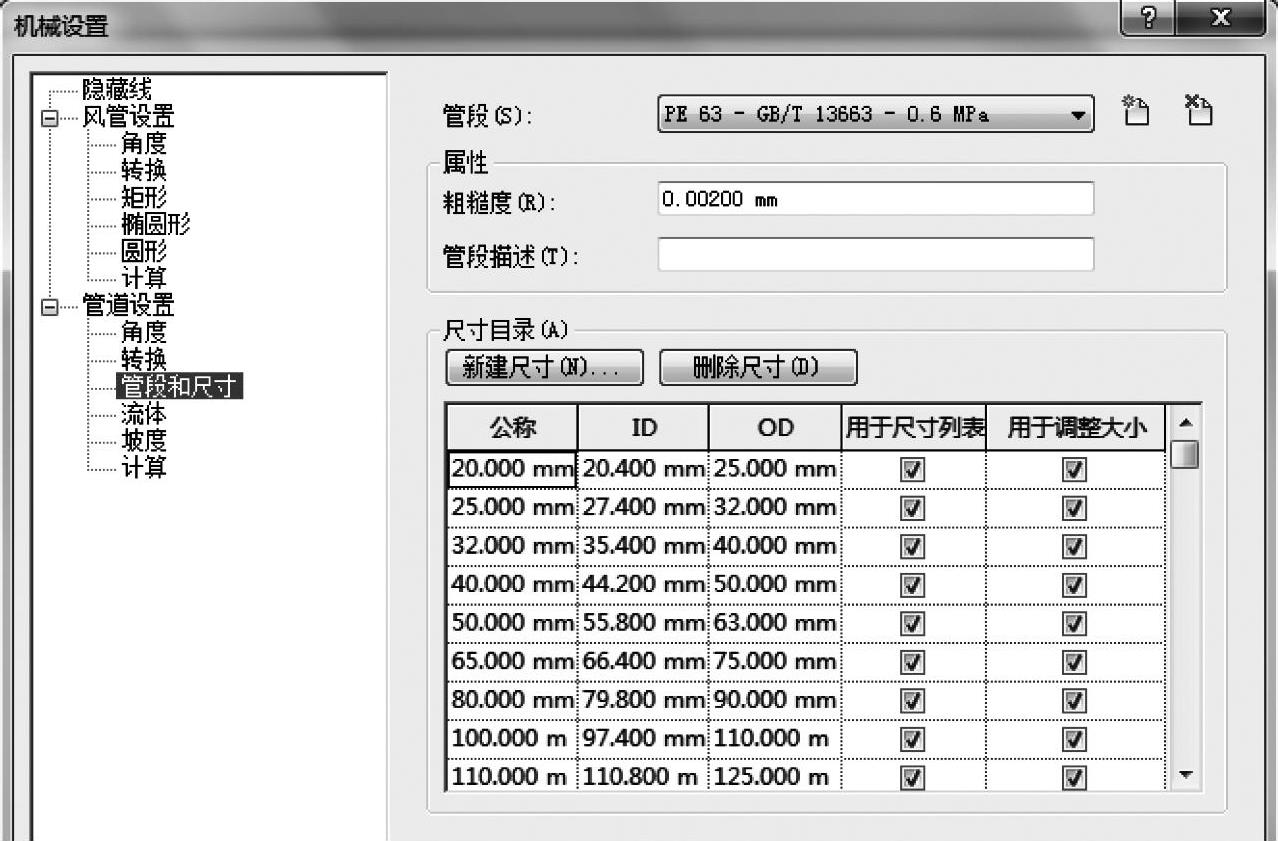

在【机械设置】对话框内选择【管段和尺寸】，则在右侧面板中会显示可在项目中使用的管道尺寸表（图29-7）。管道尺寸按照管段分层次分组显示在表中，【管段】用于定义管道的布管系统配置。每个管段都包含材质、明细表、类型组合、粗糙度和尺寸范围。

图 29-7

选择特定管段时，只能指定该管段的粗糙度。尺寸目录将列出选定管段的尺寸。可以选择在项目中使用特定管段的方式。在表中，针对某个特定管段可进行以下选择。

1）用于尺寸列表：在整个Revit（包括管道布局编辑器和管道修改编辑器）的各列表中显示所选尺寸。如果被清除，该尺寸将不在这些列表中出现。

2）用于调整大小：通过Revit尺寸调整算法，基于计算的系统流量来确定管道尺寸。如果被清除，该尺寸不能用于调整大小的算法。

注意：无法在此表中编辑【管段和尺寸】信息。可以添加和删除管道尺寸，但不能编辑现有管道尺寸的属性。要修改现有尺寸的设置，必须替换该现有管道（删除原始管道尺寸，然后添加具有所需设置的管道尺寸）。
