24.4.1 链接CAD文件
初始阶段在建模环境中导入外部信息和之前的图纸十分有用。无论是二维还是三维，这些信息可以用来创建新的Revit图元的基本外形，或留着作为后面设计的背景资料。
当计划将CAD数据导入Revit模型时，需要注意以下几点：
1）CAD数据可能是Revit项目里最大的不稳定源，所以在使用时一定要格外注意。

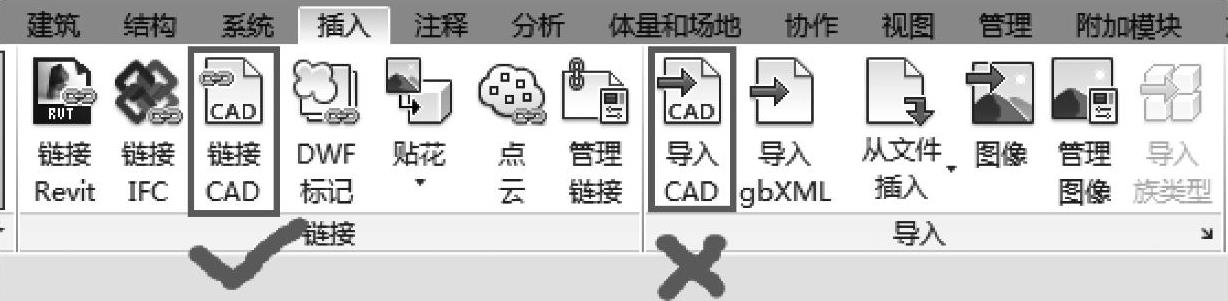

2）链接CAD数据，永远不要将其导入Revit，如图24-12所示。
图 24-12
3）在导入Revit工作环境之前，CAD文档应当确认以最恰当的格式在应用中打开，这个过程可以把多余的信息清理掉，去掉实际坐标。
4）模型里面的位置很重要。比如引入的平面图要处在恰当的平面，立面图要在正确的面向角度，以及信息是在二维里需要还是在三维里需要。

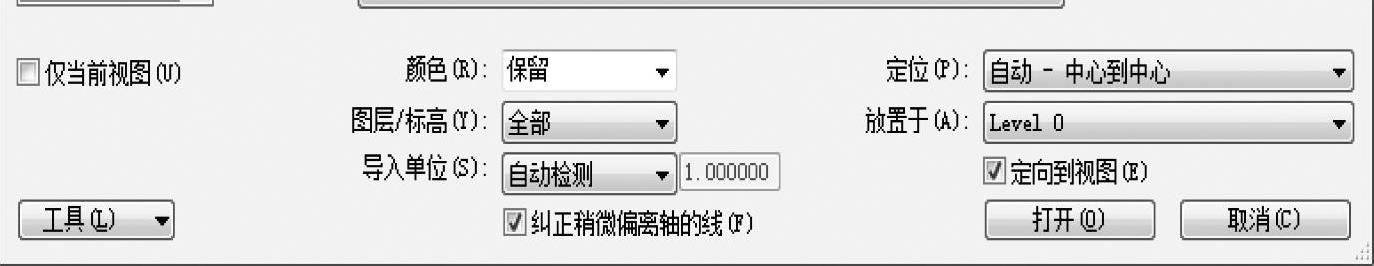

链接DWG（图纸）文件到Revit的过程很简单，主要依赖的是DWG（图纸）文件信息的预期使用目的，所以很多选项都是默认设置，如图24-13所示。
图 24-13
注意：不要只是简单地在【项目浏览器】中打开DWG文件，还要考虑到接下来的字段。如果没有在字段中选定正确的设置，导入的信息将受到影响。必须在信息导入前进行设置，这样操纵也容易撤销。
和视图相关的每个选项都很重要，在这个阶段尤其值得一提的是【仅当前视图】复选框，决定着导入的数据是二维视图还是三维视图。如果要提取地形信息，创建地势，不要在复选框前打钩；如果知道文档的单位，就需要完善【导入单位】下拉列表，因为自动检测功能将依赖于DWG文件中的设定。一旦在多个Revit文件之间建立起共享坐标，位置就变得十分重要。
涉及输出CAD格式时，不论是为满足客户、非Revit顾问，还是其他项目利益相关方的要求，现有的选项主要支持输出DWG、DGN和DXF格式。DWG的互用性在这一版本里得到了改进，能够控制更多的输出设置。线样式和填充样式也可按要求绘制，除非手动重置，字体将自动与DWG匹配。
