27.2  风管属性设置

27.2 风管属性设置

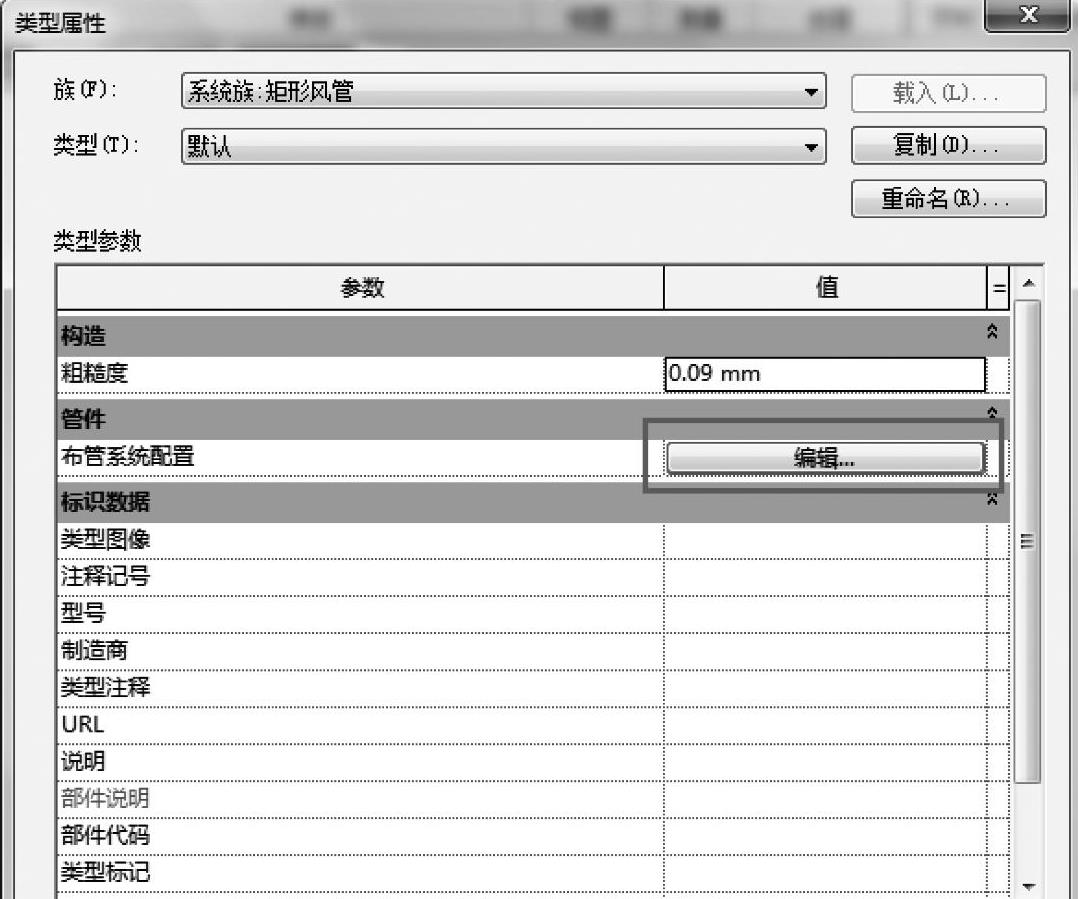

在【系统】选项卡下的【HVAC】面板中选择【风管】，进行风管绘制。并可以在【属性】面板中进行风管类型选择和类型属性设置。在【类型属性】对话框中单击【编辑】（图27-10），可对布管系统进行配置。

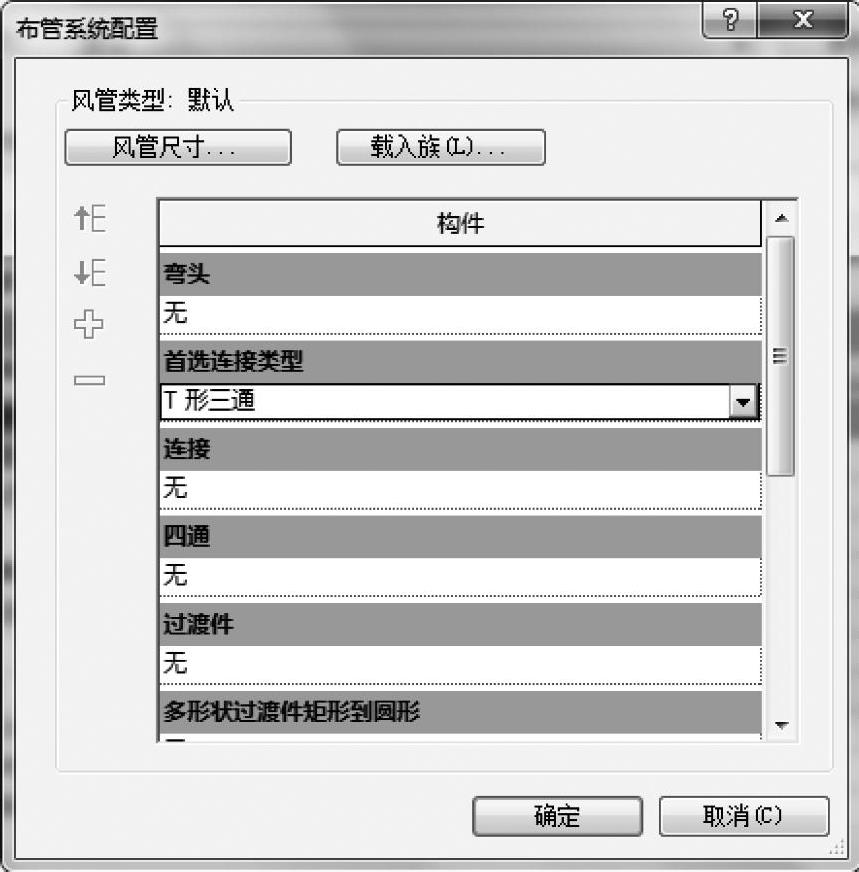

在【布管系统配置】对话框中利用【载入族】工具，可以为风管添加管件（弯头、三通、四通等）及设置风管首选连接类型（接头、T形、Y形等），如图27-11所示。

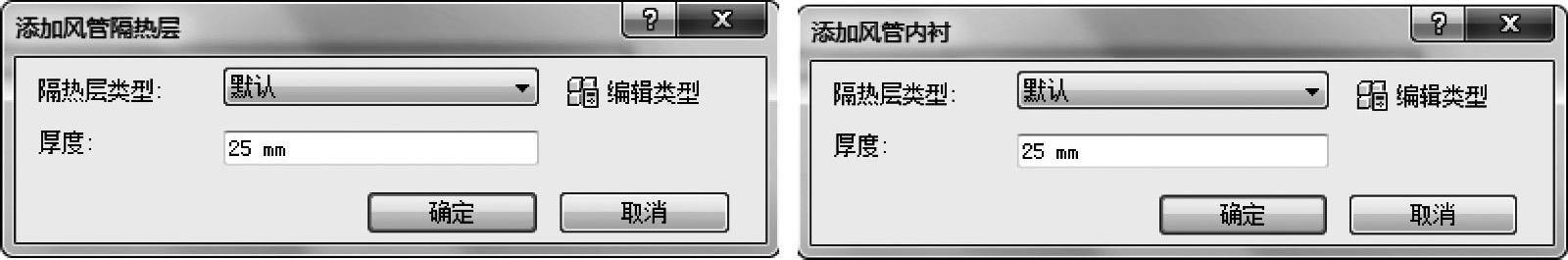

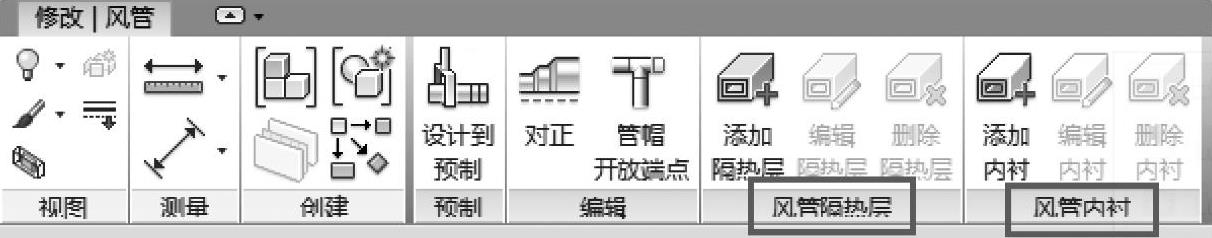

绘制完风管后在【风管隔热层】面板和【风管内衬】面板中可以为风管添加风管保温和风管内衬，如图27-12所示。并在【添加风管隔热层】对话框和【添加风管内衬】对话框中设置风管隔热层的类型、材质及厚度，如图27-13所示。

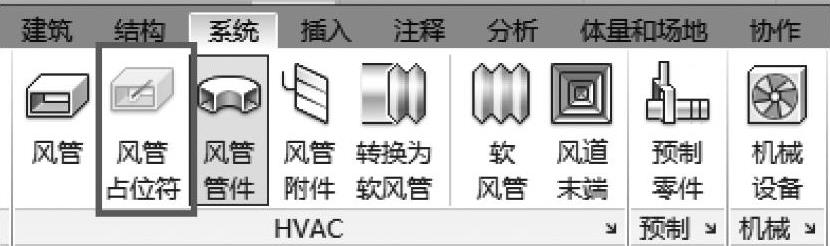

2012版以后的Revit软件新增加的功能是【风管占位符】（图27-14），使用单线来对风管进行占位，在早期设计阶段绘制占位符风管可以指示风管管路的大概位置，或显示尚未完全定好尺寸的布局。占位符风管显示为不带管件的单线几何图形。使用占位符风管可以在设计仍然处于未知状态时连接良好的系统，然后在以后的设计阶段进行优化。可以将占位符风管转换为带有管件的风管。

图 27-10

图 27-11

图 27-12

图 27-13

图 27-14
