27.4.2 检查系统

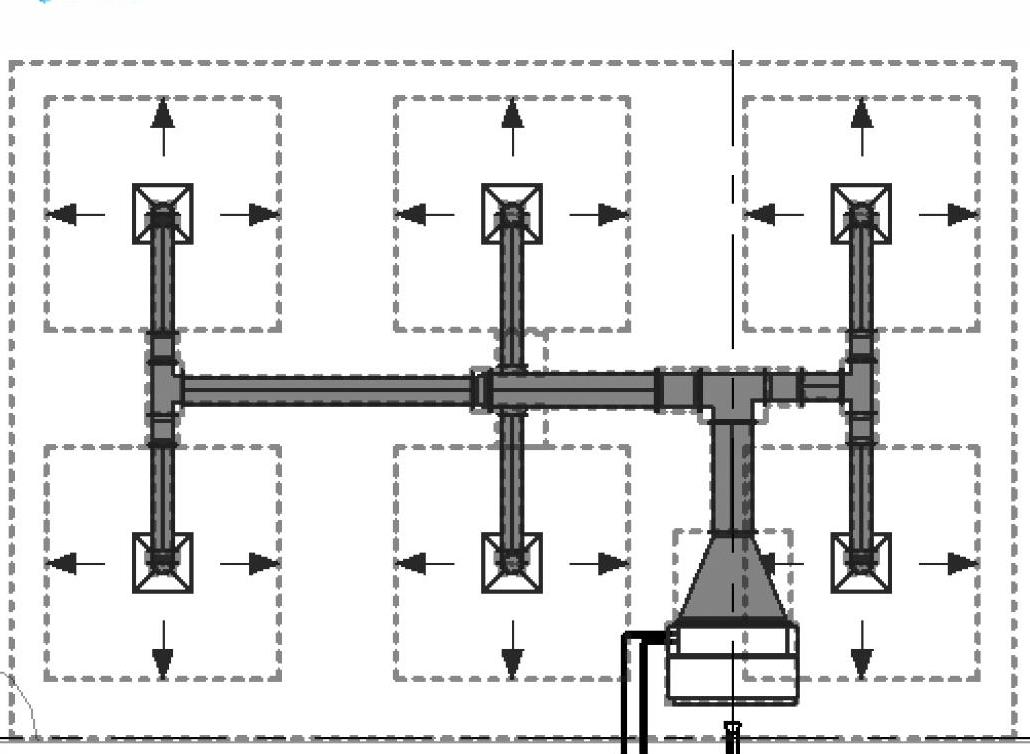

1）在【项目浏览器】中打开【楼层平面：Ground Floor】视图。光标悬停在风道末端或管道（任何一个系统的任何部分）上方，利用<Tab>键切换，直到整个系统高亮显示（按三次<Tab>键）（图27-35），然后选择。
图 27-35

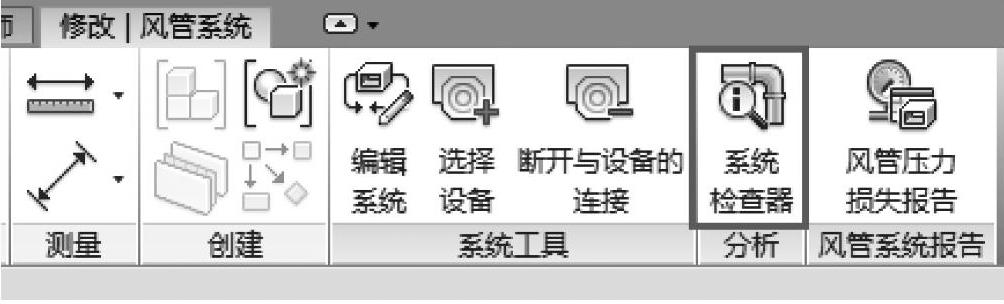

2）在【修改风管系统】选项卡下【分析】面板中选择【系统检查器】，如图27-36所示。
注意：如果看不到系统检查按钮，这要么是因为系统之间的连接有问题，要么是因为管道之间没有物理连接。如果发生这样的情况，解决方案是删除与管道相关联的系统，并创建一个新的。下文会对此进一步说明。

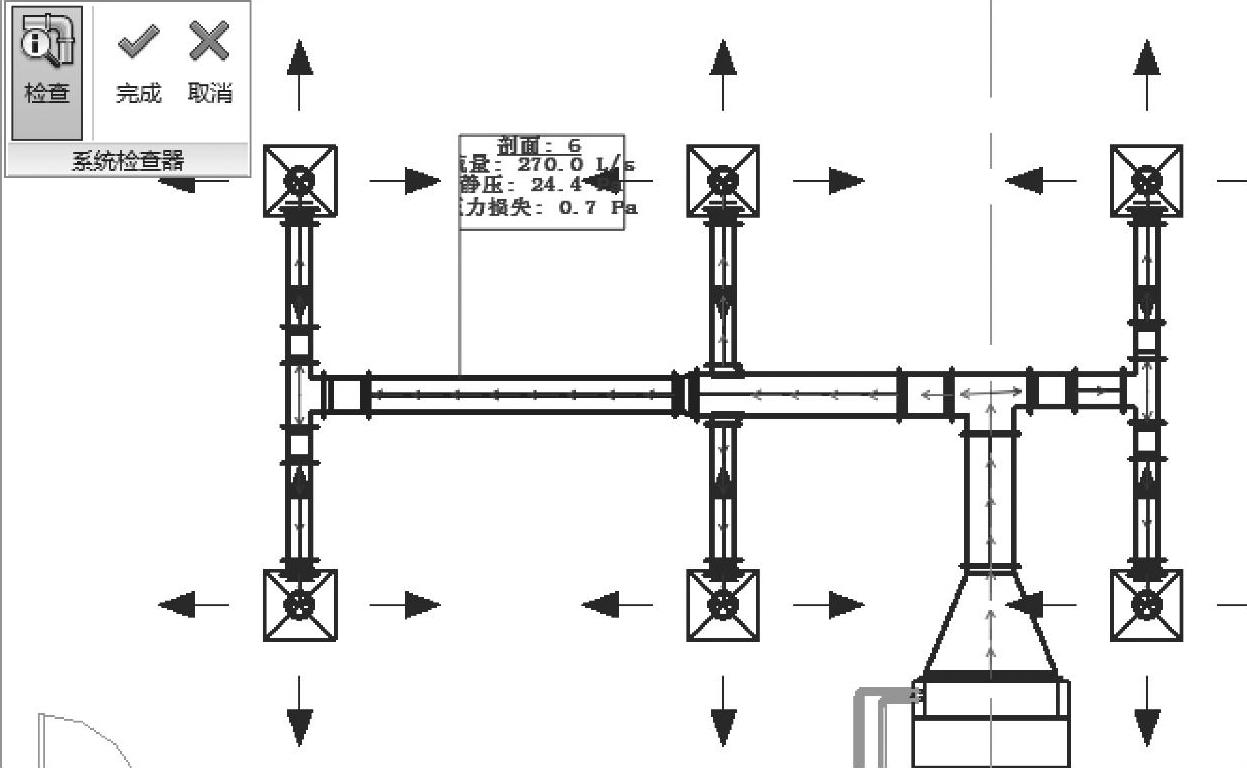

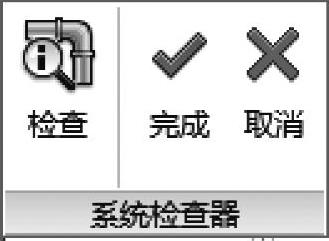

3）在【系统检查器】面板中选择【检查】（图27-37），对已完成系统的各个区域进行检查。光标悬停在管道上方以查看信息，包括流量、静态压力和压力损失，如图27-38所示。
图 27-36
图 27-37

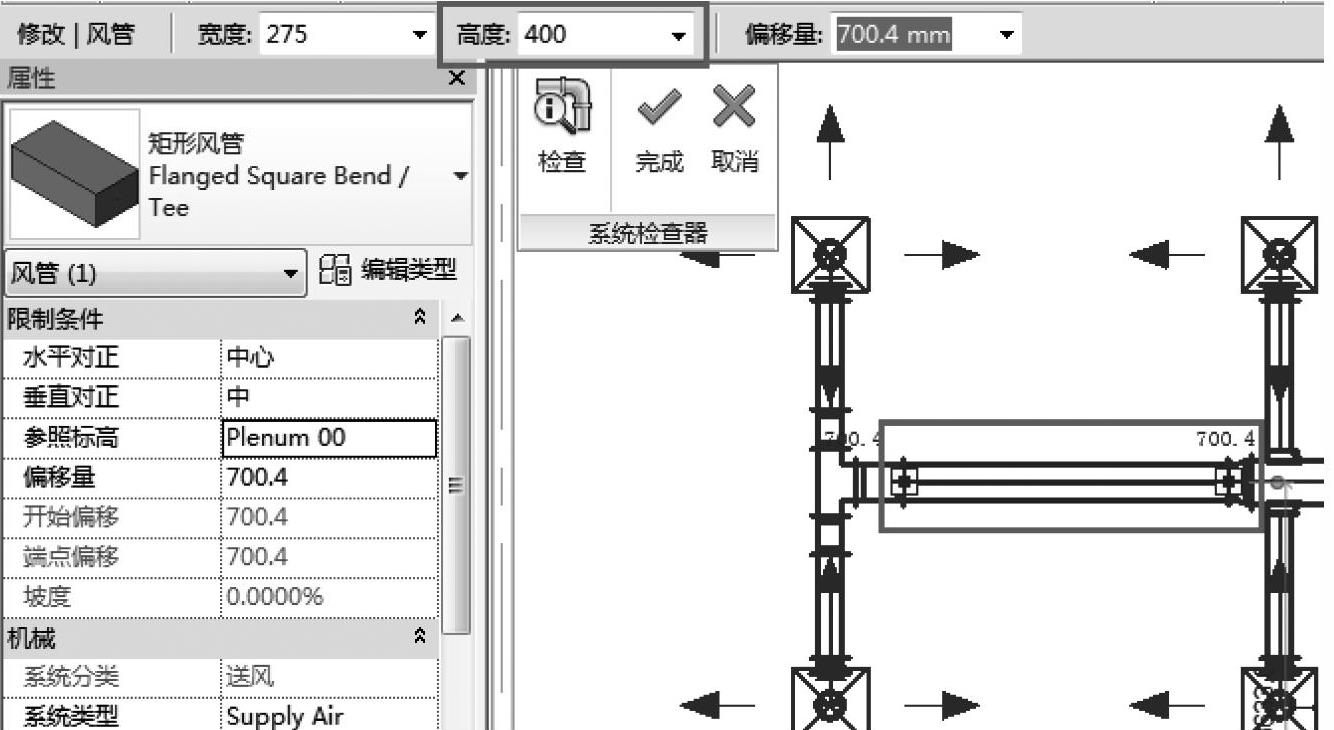

4）选择一段风管，启动选项栏，可以对选定的管道进行尺寸更改。修改风管尺寸将【高度】设置为【400】，如图27-39所示。
图 27-38
图 27-39

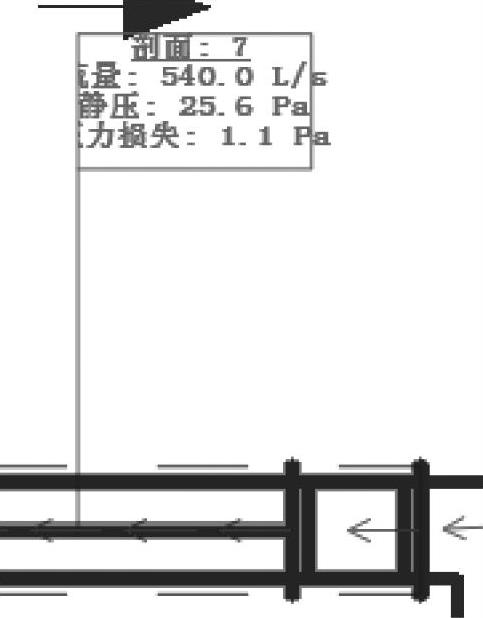

5）重新定义风道的尺寸后，利用【检查】工具，查看流量、静态压力和压力损失的变化，如图27-40所示。
6）在这一视图中所进行的风管尺寸修改可以通过选择【完成】来保存（图27-41），如果检查后不保存可选择【取消】，现在选择【取消】不作保存。
图 27-40
图 27-41
连接错误的管道尺寸可能会使Revit产生问题，使得它不可能进行空气流的计算，结果是在分析面板中看不到该系统的检查按钮。如果发生这种情况，一个可能的解决方案是删除关联到管道的系统，并创建一个新的系统。

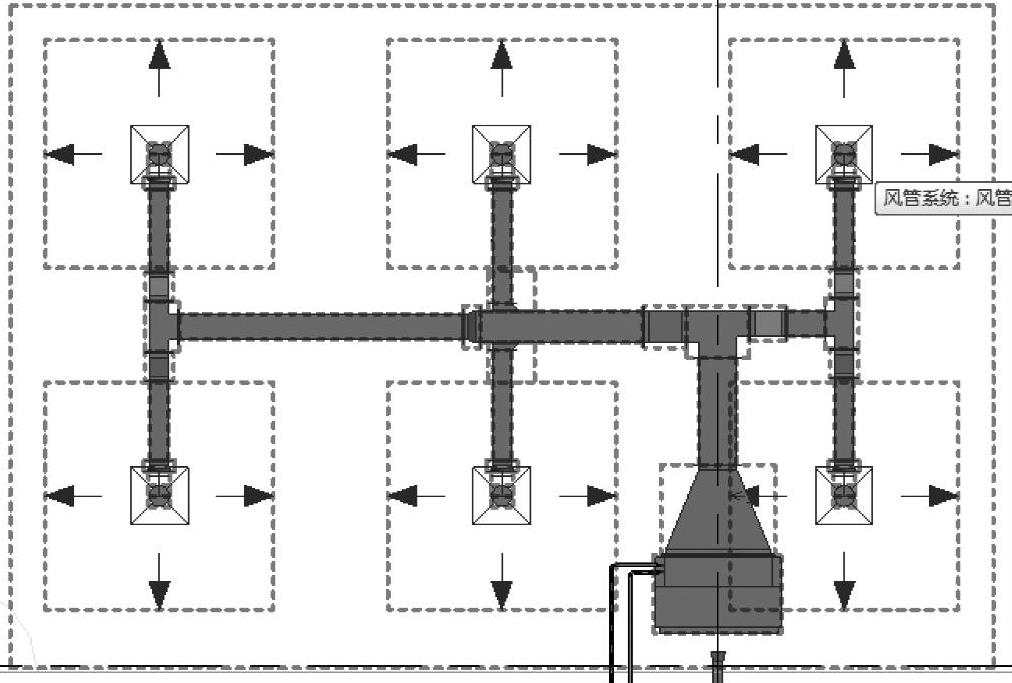

7）在【楼层平面：Ground Floor】视图中将光标悬停在任意一个末端或管道（系统的任何部分）上，利用<Tab>键进行切换，直到整个系统突出显示（按四次<Tab>键）然后进行选择，如图27-42所示。
8）按<Delete>键，将【机械Supply Air Room 2】系统删除，重新创建系统。
9）在【项目浏览器】中打开【三维视图：System 3D】视图，并删除六个末端中任意一个末端的【圆形软风管】和【连接器】，如图27-43所示。
图 27-42
图 27-43
10）在【项目浏览器】中打开【楼层平面：Ground Floor】视图，选择刚刚删除软管和连接器的风道末端。
11）在【修改风道末端】选项卡下的【创建系统】面板中选择【风管】，如图27-44所示。

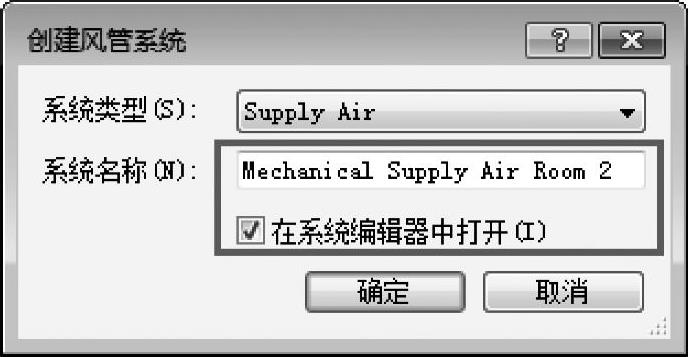

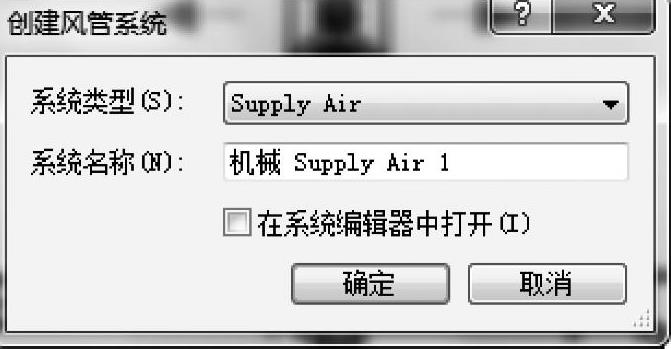

12）启动【创建风管系统】对话框（图27-45），将【系统名称】设置为【Mechanical Supply Air Room 2】，并在【在系统编辑器中打开】前打上钩，如图27-46所示。
图 27-44
图 27-45
13）单击【确定】按钮关闭对话框，系统被重新创建，现在我们需要添加剩下的风道末端和设备风机盘管到系统中，全部选中后单击【完成编辑模式】。
注意：添加风道末端时将会弹出一个警告信息（图27-47），可忽略此信息。
图 27-46
图 27-47

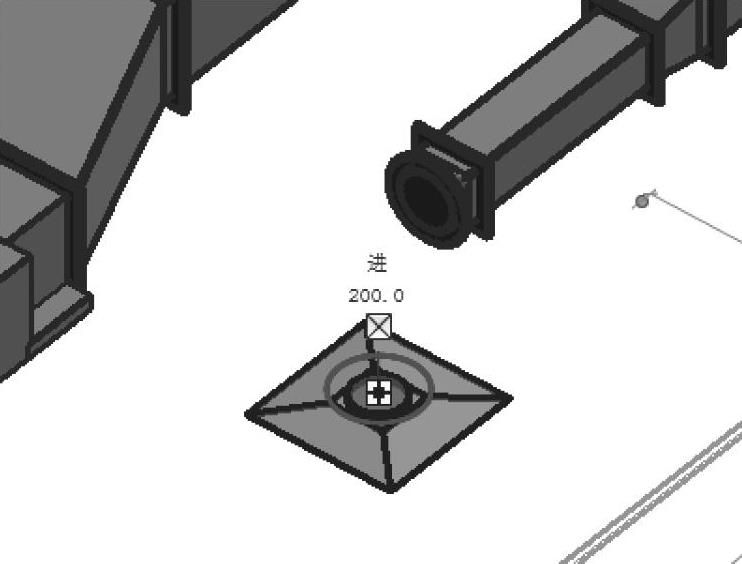

14）在【项目浏览器】中打开【三维视图：System 3D】视图，选择无软管连接的风道末端，将光标移到中心点上（图27-48），单击右键在弹出的菜单中选择【绘制软风管】，如图27-49所示。
15）在选项栏上将软管直径修改为【224】，如图27-50所示。

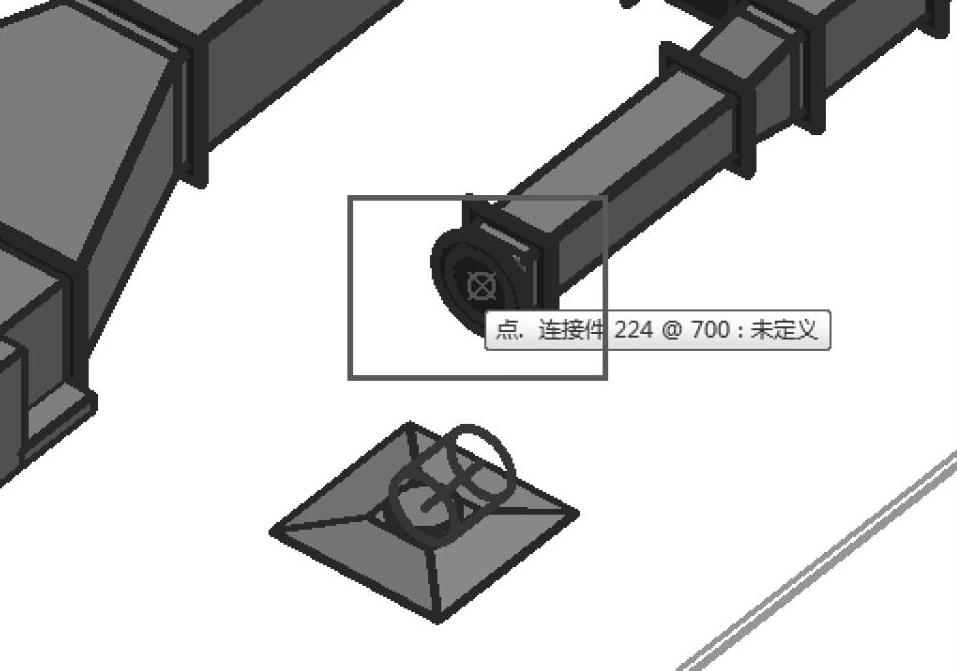

16）将光标移动到风管连接件的中心处捕捉连接点，如图27-51所示。

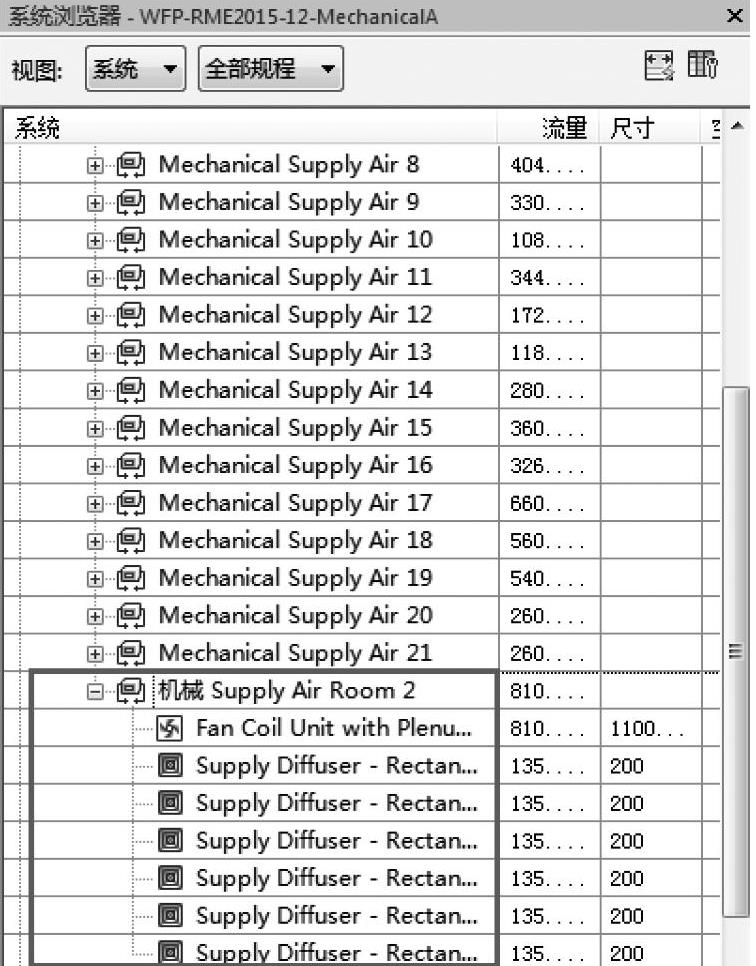

17）利用快捷键<F29>打开【系统浏览器】（图27-52），以确认【机械Supply Air Room 2】系统，选择浏览器中的系统或组件，并在激活视图中检查其位置，反之亦然。
