26.1  创建项目概况

26.1 创建项目概况

MEP系统可从最初的设计假设发展而来，或最好从提供以下信息的空间或房间数据而来：

1）冷/热负荷。

2）房间空气供给需求。

3）房间新鲜空气需求，如循环空气和排放废气。

创建系统的逻辑工作流程应遵循以下步骤：首先在项目中创建空间或区域，然后根据需要放置如风道末端和照明器具等图元。一旦放置好就可以创建系统，这样就将需要的图元连接到了一起，并引回供应源。系统通常被分配给HVAC、水管、水管设施、电气和消防装置。

可以根据用户设定的不同属性，如流量、管道最大长度及损失系数来预先设定系统尺寸。并且应该在每个房间依次创建MEP系统，系统中应反映出空间数据表中给定的信息。

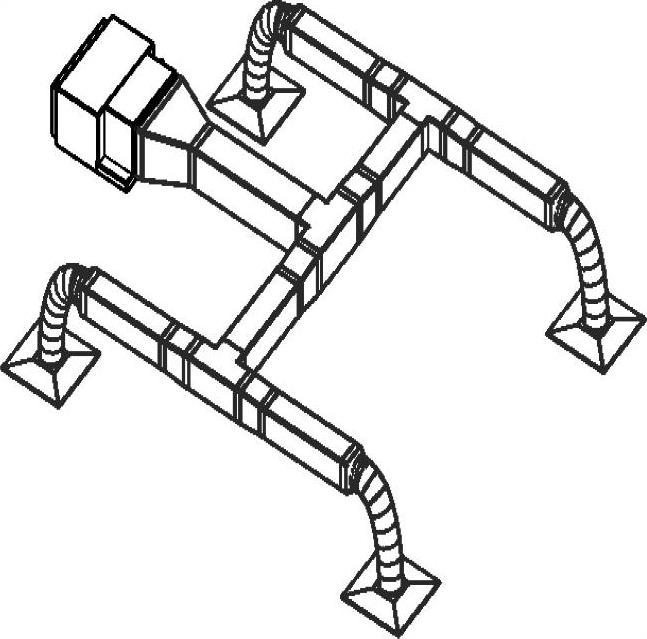

一旦构成系统，风道末端和机械设备的关键图元会自动构建好基本的MEP布局的模型（图26-2），Revit就可确认风道末端的流量及相关的机械设备的流量，这是确保正确选择每个系统的管道尺寸的关键程序。在课后的练习中会概述这些预先设定的图元是如何组合成一个系统的。

尽管RevitMEP是一个智能工具，但创建MEP系统时必须遵循许多关键步骤，因为只有这样Revit在指导方针和初始设计的信息的基础上，才能提供更真实准确的解决方案。这些关键步骤包括使用【折分图元】工具，预制管道的连接件和损失方法，第27单元会进一步详细介绍这些内容。

系统检查器是检查和改造系统非常有用的工具。系统检查器允许对流量、静压和压力损耗等系统信息进行审查，将这种审查看作检查设计是否合规的快速测试，也可以将检查信息索引到视图中高亮显示。

一旦完成通风管道系统，就可通过其对每个风机盘管进行液体循环供应。空调水管工程需要供水和回水系统、冷凝水系统运行，以实现风机盘管的运作，供回水系统包括冷却水供水系统和回水系统、热水供水系统和回水系统。

图 26-2
