26.5.1 构件放置和创建系统

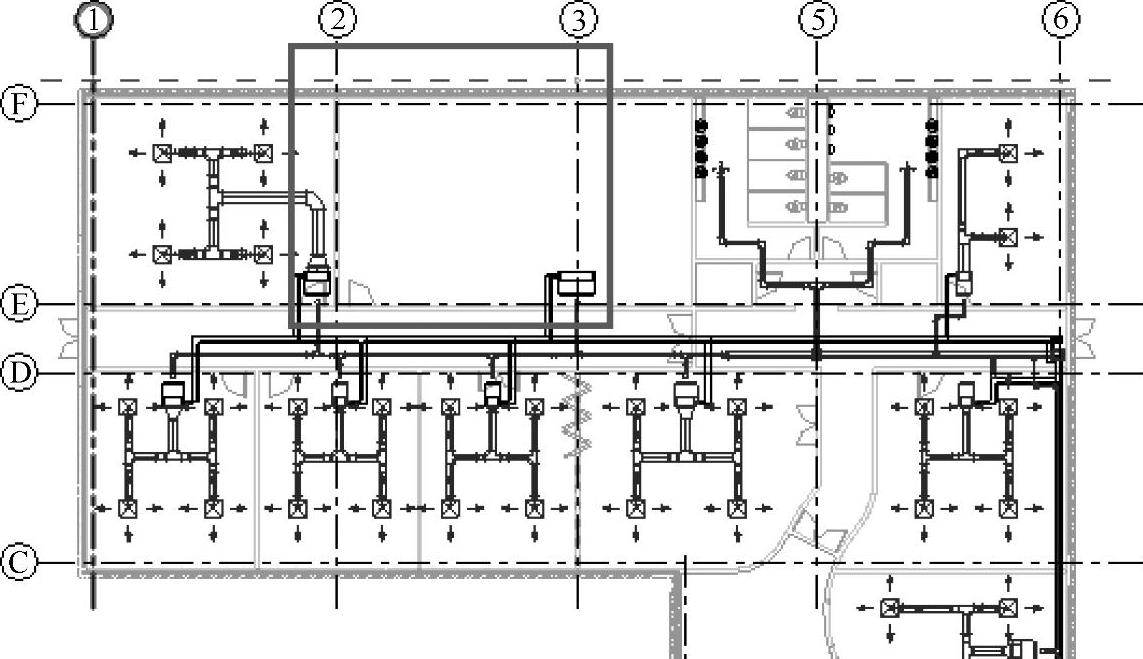

1）打开起始文件WFP-RME2015-26-SystemsA.rvt，在【项目浏览器】中打开【楼层平面：Ground Floor】视图，并放大到临近轴网F-2和轴网E-3的视图区域，如图26-10所示。
图 26-10

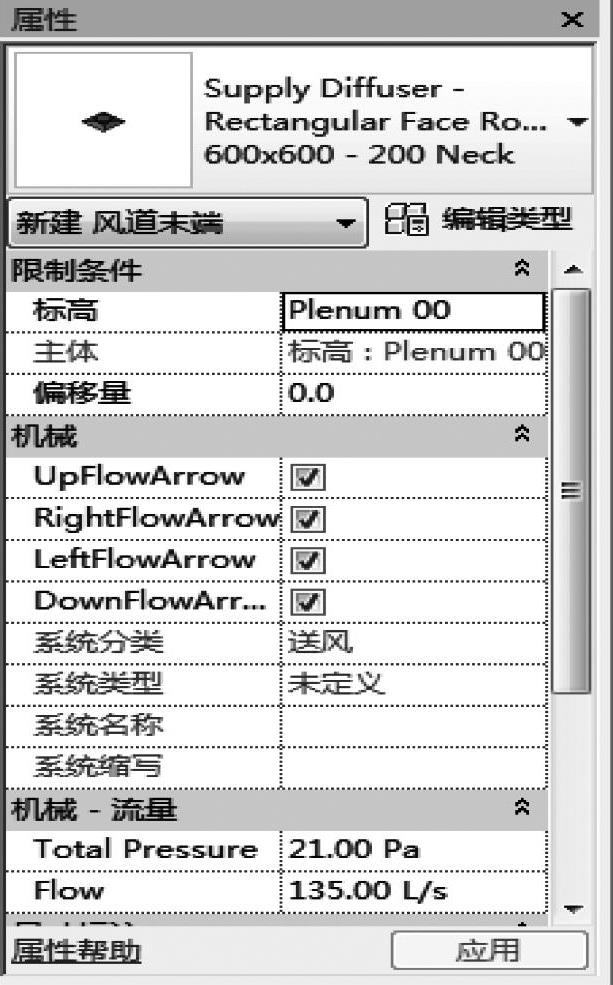

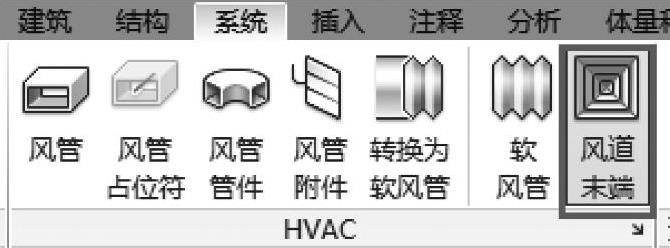

2）在【系统】选项卡下的【HVAC】面板中，选择【风道末端】（图26-11），在类型选择器中选择末端类型为【SupplyDiffuser-RectangularFace Round Neck600×600-200Neck】的风道末端，在【属性】面板中，为末端设置属性值：【标高】为【Plenum00】，【偏移量】为【0.0】，【TotalPressure】为【21.00Pa】和【Flow】为【135.00L/s】，如图26-12所示。
图 26-11
图 26-12

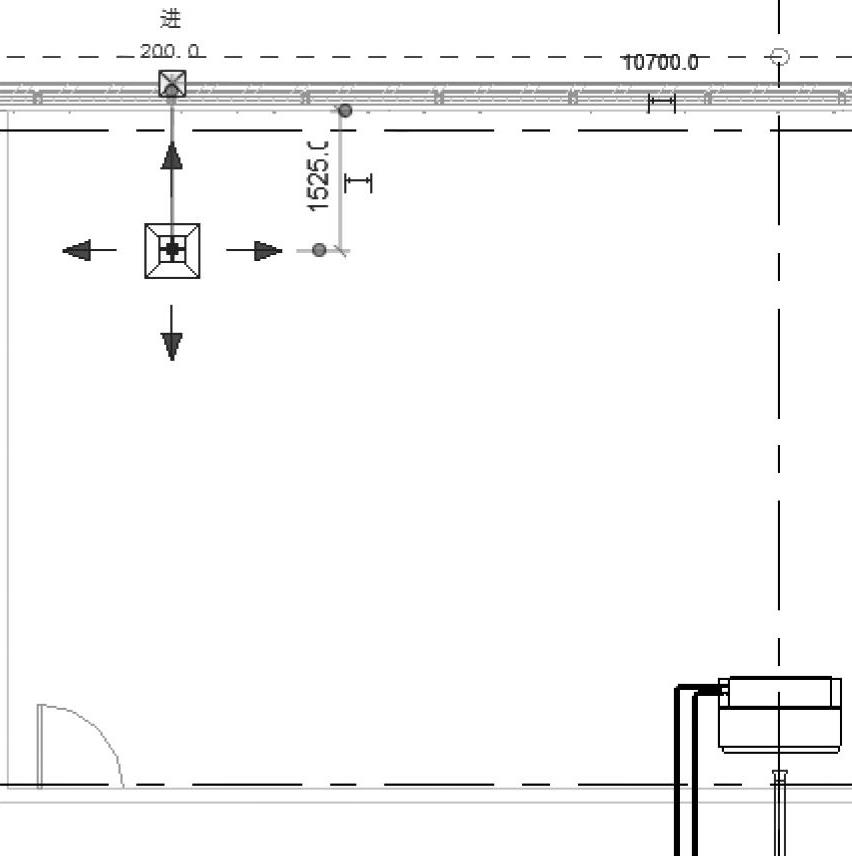

3）在如图26-13所示的大致位置，放置第一个风道末端。

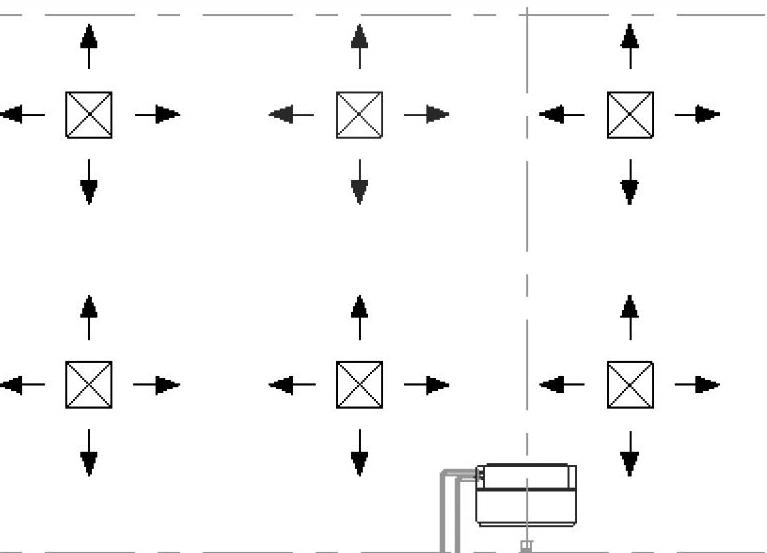

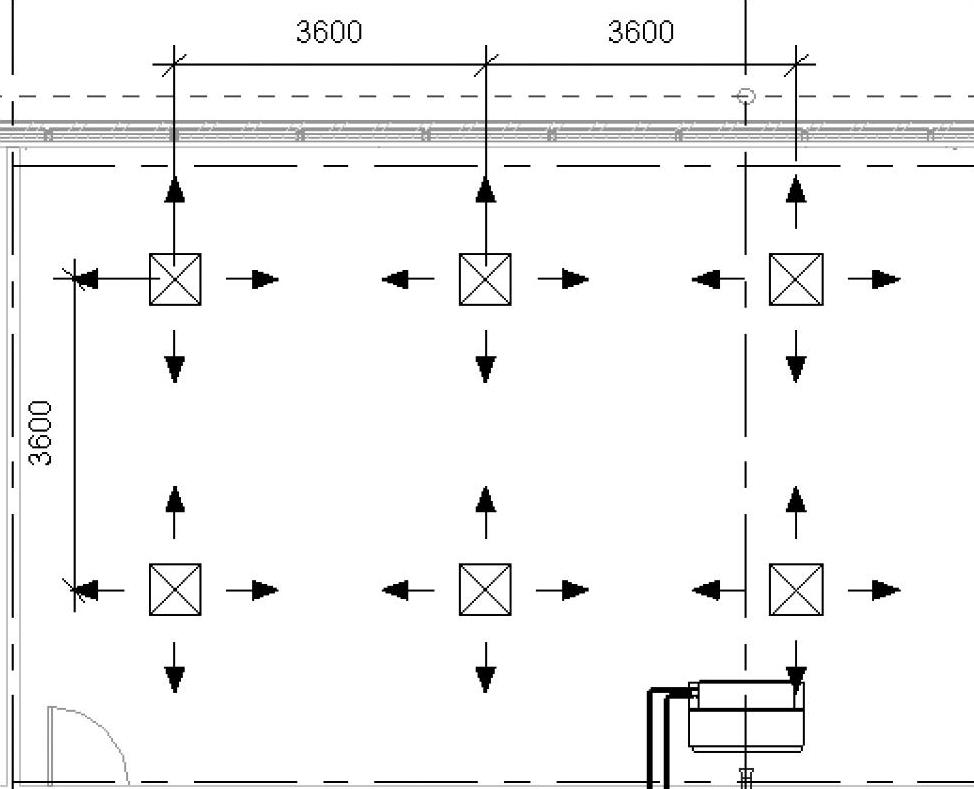

4）利用【修改】面板中的【复制】工具，按照图26-14所示的位置距离放置其余5个风道末端。

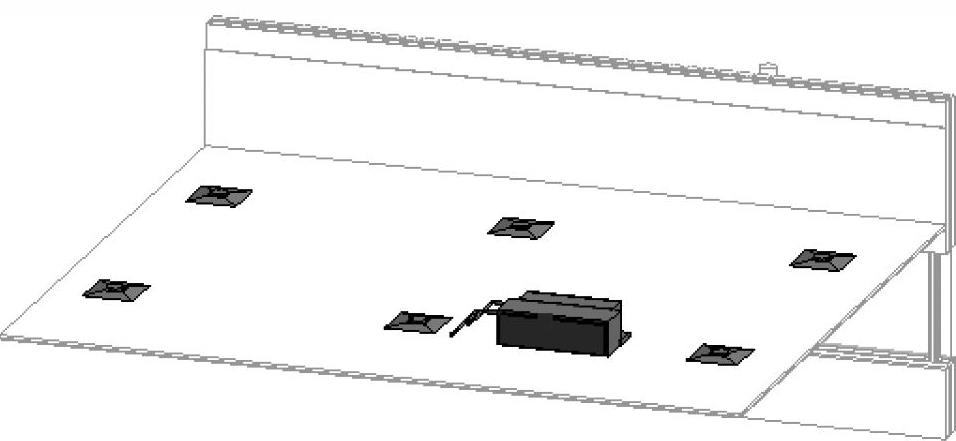

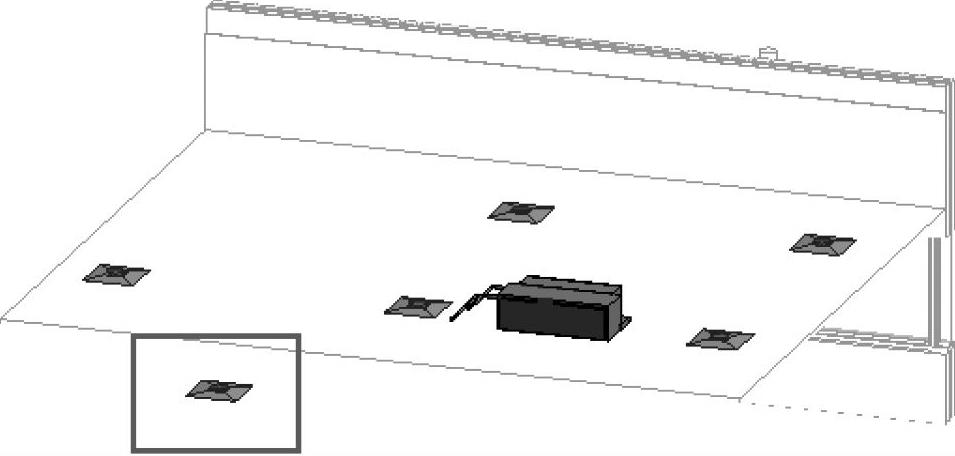

5）放置完成后，在【项目浏览器】中打开【三维视图：System3D】视图，检测图元是否在一个标高平面。发现第一个放置的风道末端与其他末端不在同一标高（此处是由于练习文件本身原因导致），如图26-15所示。
图 26-13
图 26-14

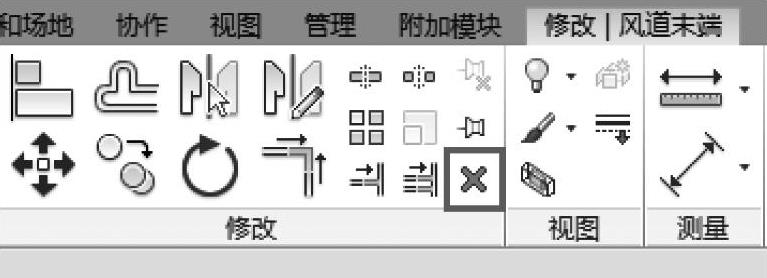

6）回到【楼层平面：Ground Floor】视图，选中第一个风道末端，利用【修改】面板中的【删除】工具（图26-16），将其删除。

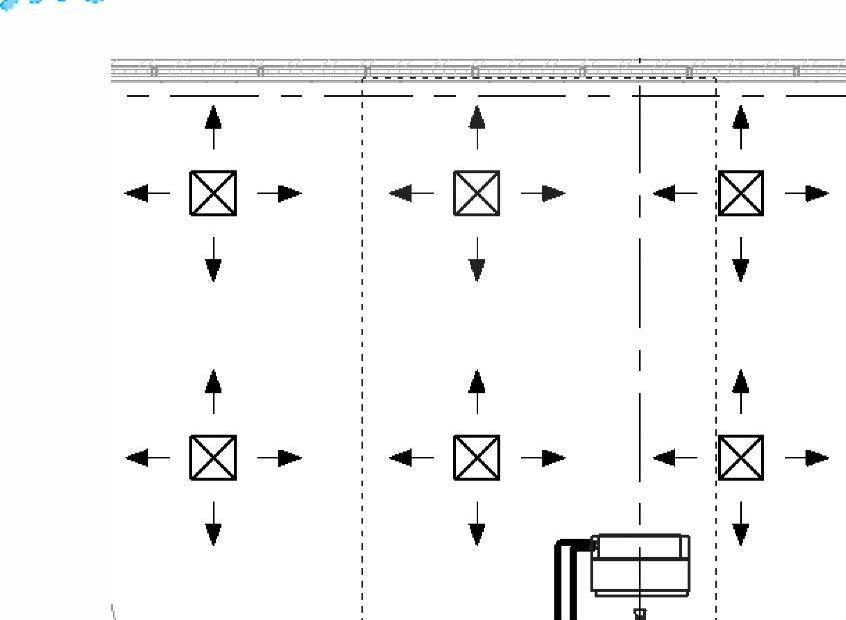

7）选中与其相邻的第二个风道末端，利用【修改风道末端】选项卡下的【修改】面板中的【复制】工具，水平向左复制距离为3600，重新复制第一个风道末端，如图26-17所示。
图 26-15
图 26-16
8）在【项目浏览器】中打开【三维视图：System3D】视图，再次检测，所有风道末端都在一个标高平面，如图26-18所示。
图 26-17
图 26-18
9）回到【楼层平面：Ground Floor】视图，选择任意一个风道末端。

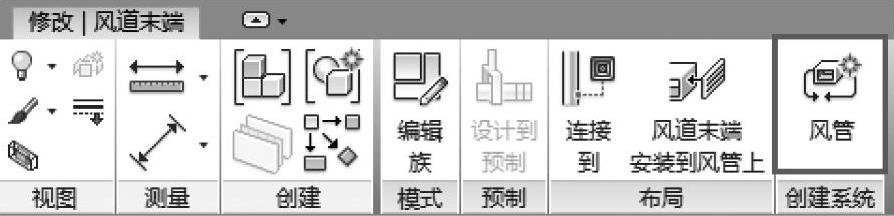

10）在【修改风道末端】选项卡下的【创建系统】面板中选择【风管】，如图26-19所示。

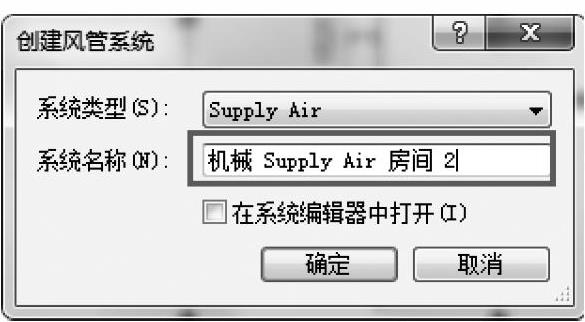

11）打开【创建风管系统】对话框，并将系统名称修改为【机械SupplyAir房间2】如图26-20所示，单击【确定】按钮关闭对话框。
图 26-19
图 26-20

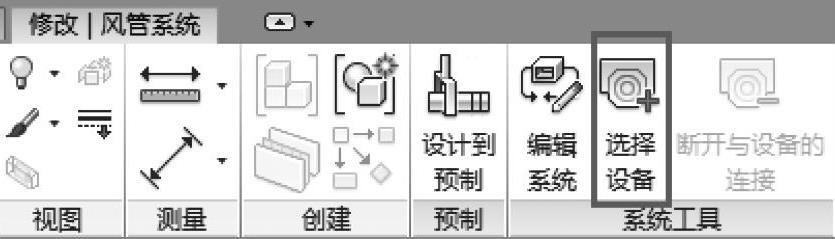

12）在【修改风管系统】选项卡下的【系统工具】面板中，选择【选择设备】（图26-21），并在绘图区域内选择风机盘管，添加系统之后的风机盘管和风道末端周围会出现蓝色亮线的虚线框，如图26-22所示。

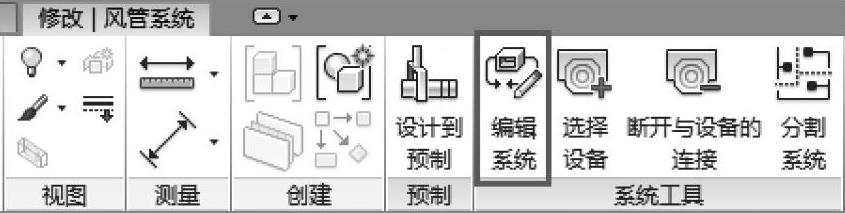

13）在【系统工具】面板中选择【编辑系统】（图26-23），将其余的5个风道末端添加到【机械SupplyAir房间2】系统当中。
图 26-21
图 26-22
图 26-23

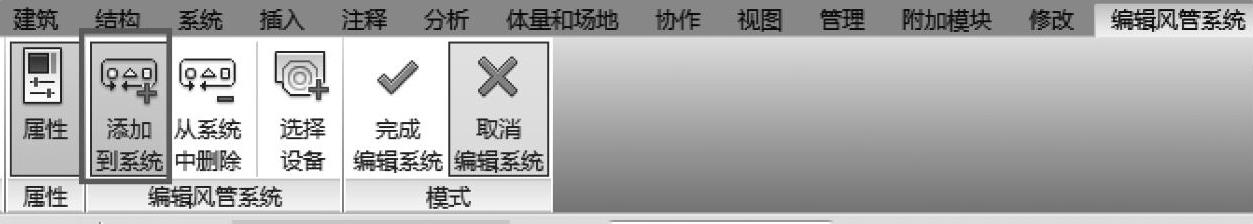

14）在【编辑风管系统】选项卡下的【编辑风管系统】面板中，选择【添加到系统】（图26-24），依次选择其余的5个风道末端，如图26-25所示。
图 26-24
15）然后单击【模式】面板中的【完成编辑系统】。

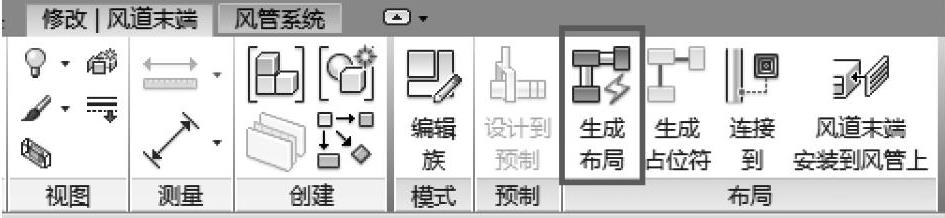

16）在【项目浏览器】中打开【三维视图：System3D】视图，选择任意一个风道末端，并在【修改风道末端】选项卡下的【布局】面板中选择【生成布局】（图26-26），为系统自动生成布局，如图26-27所示。
图 26-25
图 26-26
17）Revit会自动提供许多可能的解决方案，如果项目中包含现有的系统，那么可以使用选项栏中的解决方案类型将新系统直接添加到这些系统中。
18）在选项栏中选择【设置】，如图26-28所示。

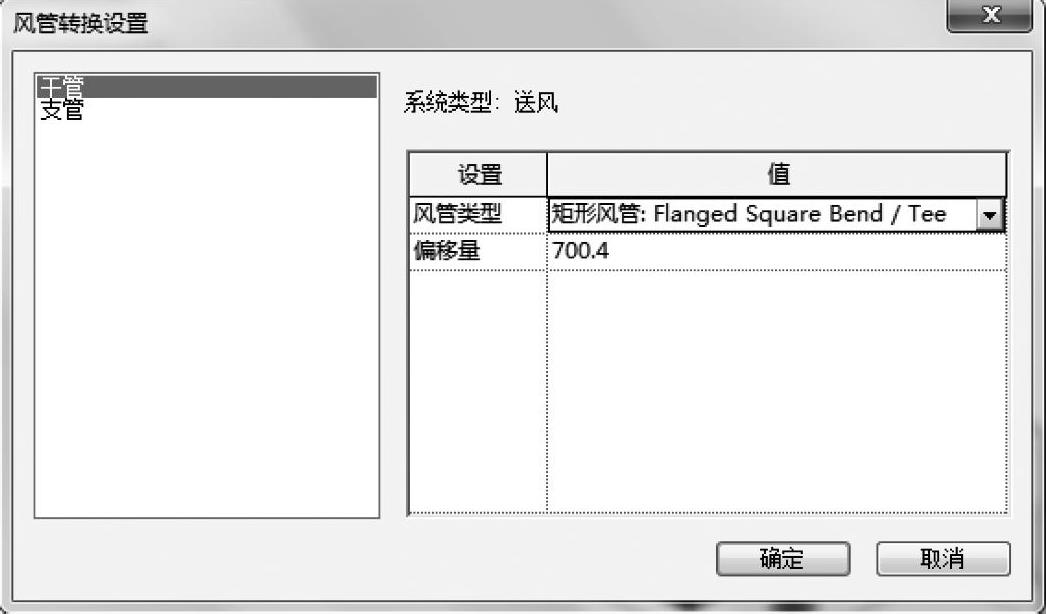

19）在【风管转换设置】对话框中，设置【干管】属性，【风管类型】为【矩形风管：Flanged Square Bend/Tee】，【偏移量】为【700.4】，如图26-29所示。

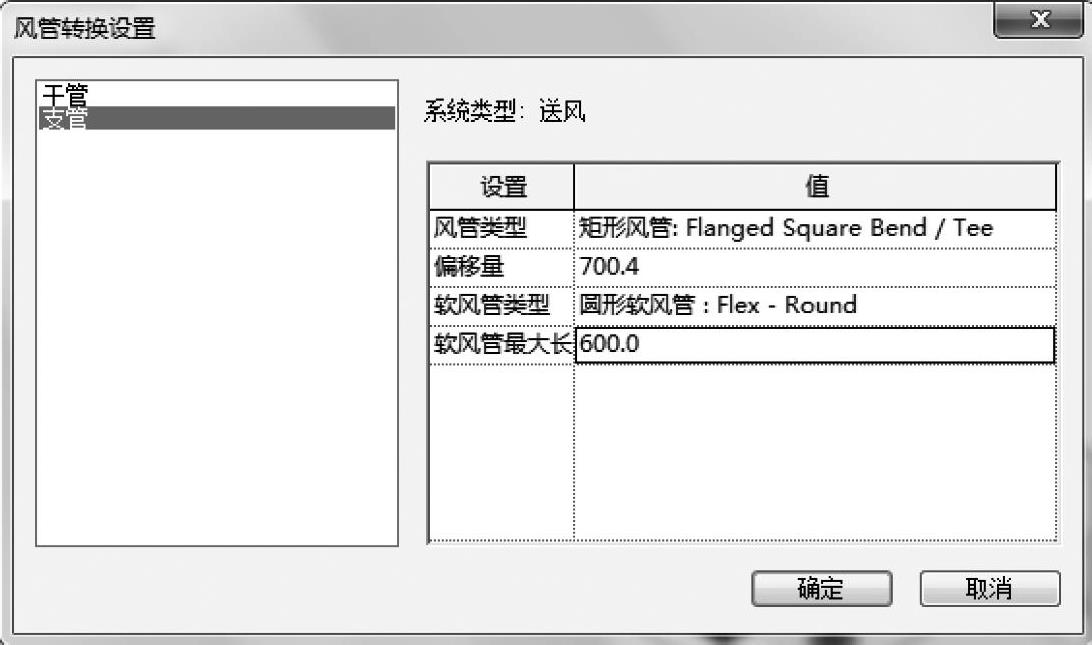

20）在【风管转换设置】对话框中，设置【支管】属性，【风管类型】为【矩形风管：Flanged SquareBend/Tee】，【偏移量】为【700.4】，【软风管类型】为【圆形软风管：Flex-Round】，【软风管最大长度】为【600.0】，如图26-30所示。
图 26-27
图 26-28
图 26-29
图 26-30
21）单击【确定】按钮关闭对话框。
22）在选项栏中设置【解决方案类型】为【管网】，类型为【第1个】（解决方案共有5种），如图26-31所示。
图 26-31

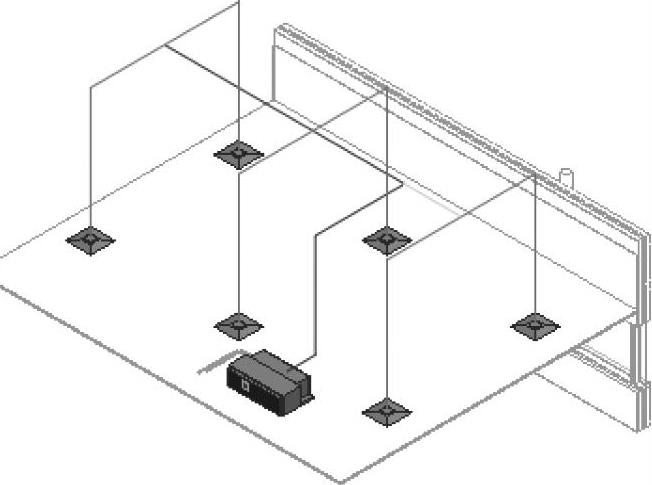

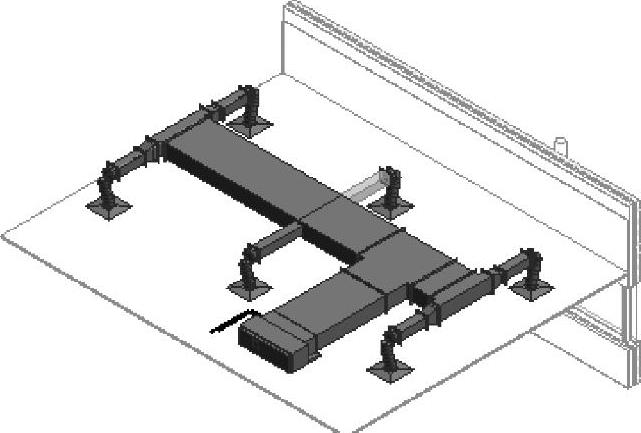

23）在【生成布局】面板中，选择【完成布局】（图26-32）完成操作，生成系统布局，如图26-33所示。
图 26-32

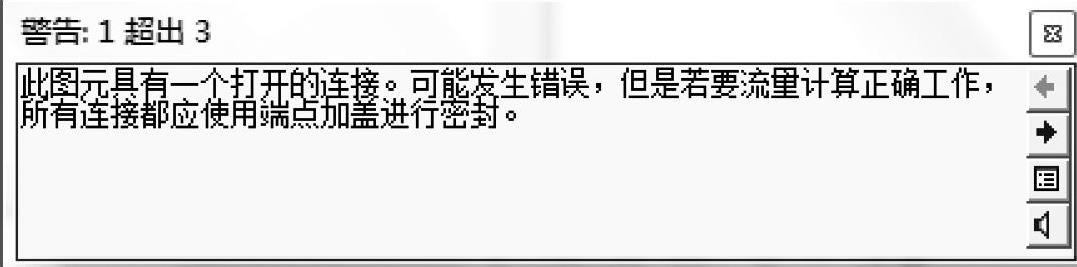

24）此时，在视图右下方弹出【警告】对话框（图26-34），这表明某些项的连接不正确，在单元27的练习中，将继续本操作练习进行修改，此处单击视图空白处，忽略警告。
图 26-33
图 26-34
