29.3 创建管道系统
管道系统是便于对设备的流量和大小进行计算的逻辑实体。它们与项目中放置的用于显示管道装置之间布线和连接的管道无关。一旦将设备放置在项目中，就可以创建家用热水系统、家用冷水系统和卫生系统，以便连接管道系统的构件。可采用以下两种方法来创建卫浴系统：
1）当设备最初放置在项目中时，不会指定给系统。在添加管道以连接构件时，它们将自动指定给系统。
2）可以选择构件，然后手动将其添加到系统。在将构件指定给系统后，可以使用【生成布局】工具来定义管道的布管，并自动为系统创建管道。

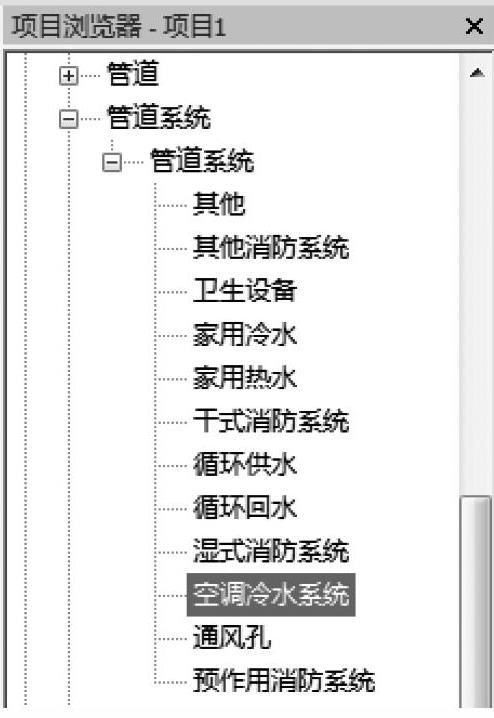

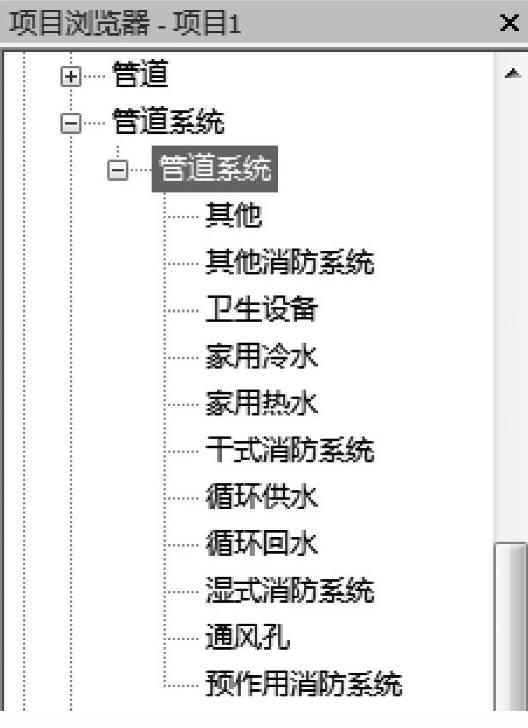

在软件默认情况下，管道系统有如图29-17所示的几种。用户可以创建自定义的系统类型，以处理其他类型的构件和系统。创建管道类型的方法是通过选择【项目浏览器】→【族】→【管道系统】中的任意一管道类型，然后右击复制，并重命名创建新的管道类型（如【空调冷水系统】），如图29-18所示。还可以修改系统类型的类型参数，包括图形替换、材质、计算、缩写和升/降符号。
图 29-17
图 29-18

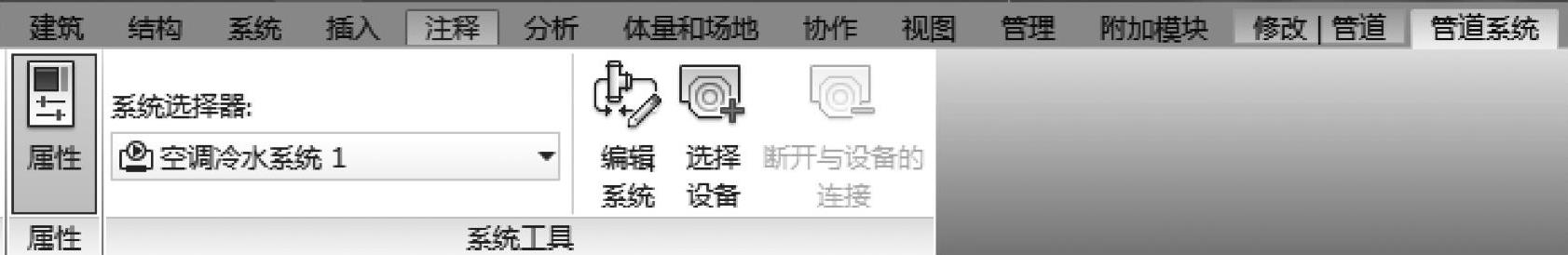

创建好系统后（空调冷水系统1），在【管道系统】选项卡下的【系统工具】面板中选择【编辑系统】可以编辑该系统；利用【选择设备】可以将设备添加到该系统中，如图29-19所示。
图 29-19
在项目中设计管道系统时，规程专有视图至关重要。通过这些视图，可以在系统中放置构件并进行查看。由于构件放置在项目空间中的特定高度，所以用户创建的视图应当指定适当的视图范围和规程。Revit提供多个视图样板，这些样板可以自动指定很多定义规程专有视图所需的视图属性。

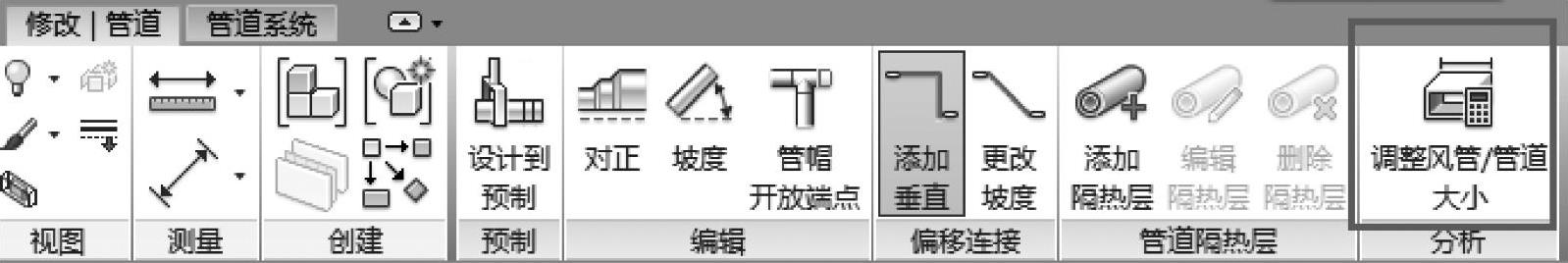

同样可以利用【调整风管/管道大小】（图29-20）为项目中管道系统的管网进行动态调整，与风管系统的调整方法相类似，用户可参照相关单元。
图 29-20
以创建一个卫生系统布局为例：必须将两个卫浴装置指定给卫生系统，但由于卫生系统中的流量取决于重力，因此管道应当倾斜放置。使用【生成布局】工具可以指定大部分卫生系统的布局和坡度。但是，一些修改（例如通气管和存水弯）和不同建筑标高之间的连接必须手动进行。下面对卫生系统管道进行布局：
1）在平面视图中选择一个或多个卫浴装置。

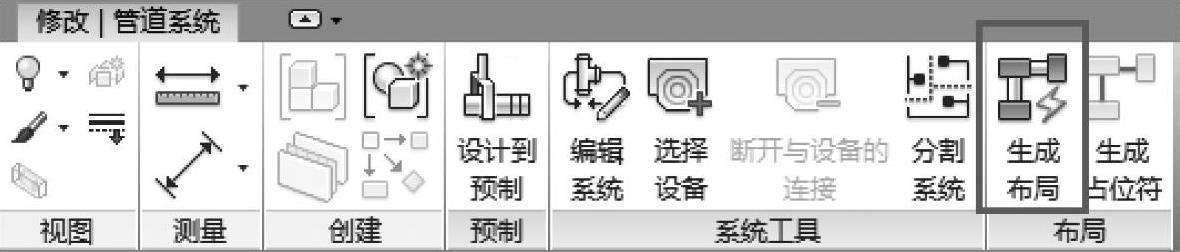

2）单击【修改管道系统】选项卡下【布局】面板中的【生成布局】（图29-21），定义卫生系统中管道的布局。
图 29-21

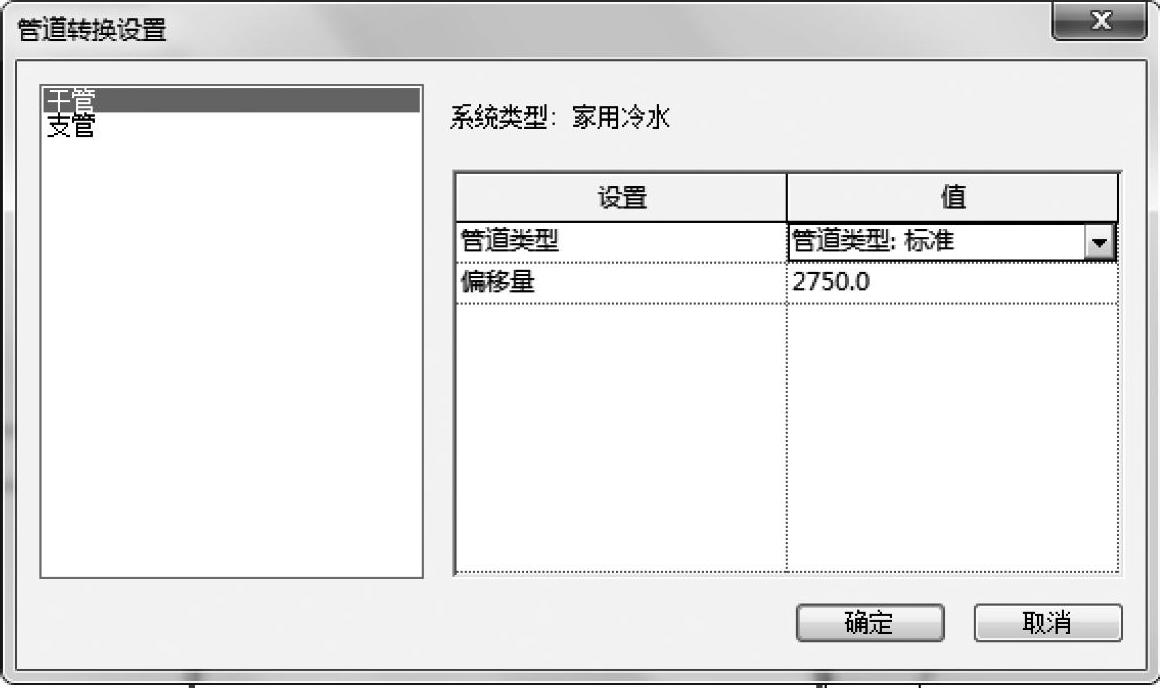

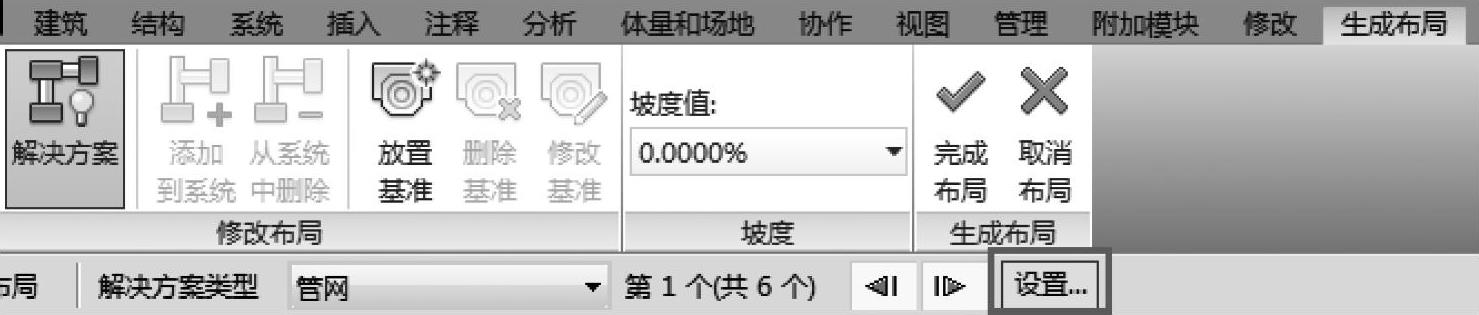

3）通过单击选项栏中的【设置】打开【管道转换设置】对话框，如图29-22所示。在【管道转换设置】对话框中（图29-23），指定管道的类型和卫生设备管道中干管管段和支管管段的偏移。
图 29-22
图 29-23
4）在【坡度】面板上，为管网选择一个坡度值。
5）最后单击【完成布局】，为系统生成布局。
6）可以通过升级管件、指定系统类型，以及绘制一段垂直管段生成立管来创建通气管。
