30.7.5 应用颜色方案
2025年09月26日
30.7.5 应用颜色方案
将空间和分区分配到模型，并确定相关信息与这些空间图元之间的关联是否合适，建议用户可探索一下这些数据如何能够通过颜色填充的方式以图片显示出来，这既可以作为一种交流的方法，又可以作为一种检验数值的手段。

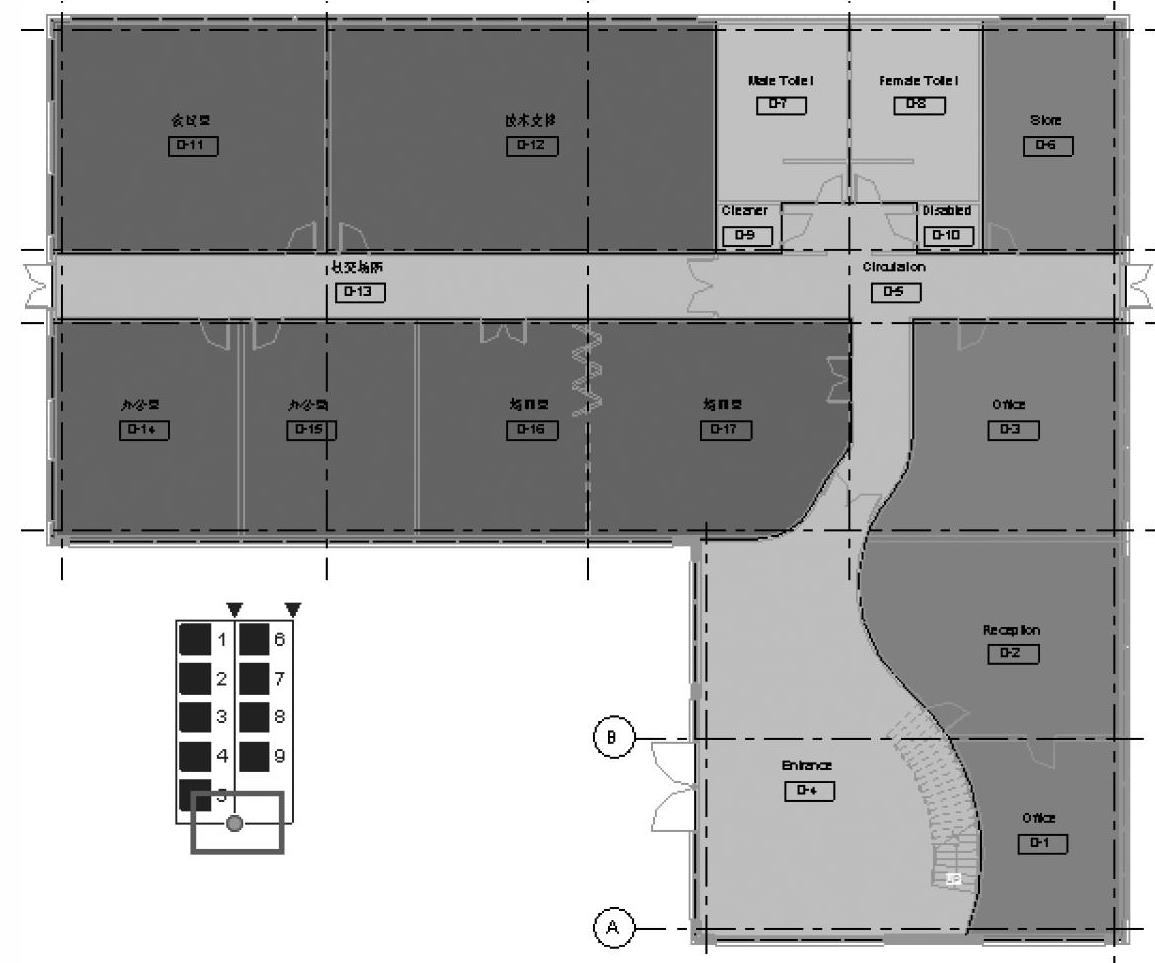

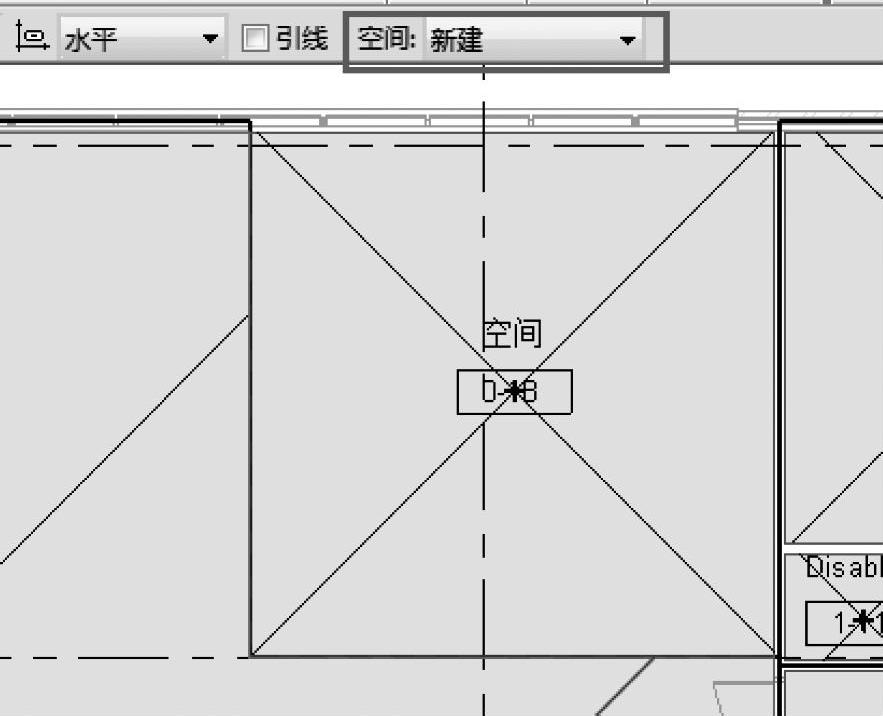

图 30-43

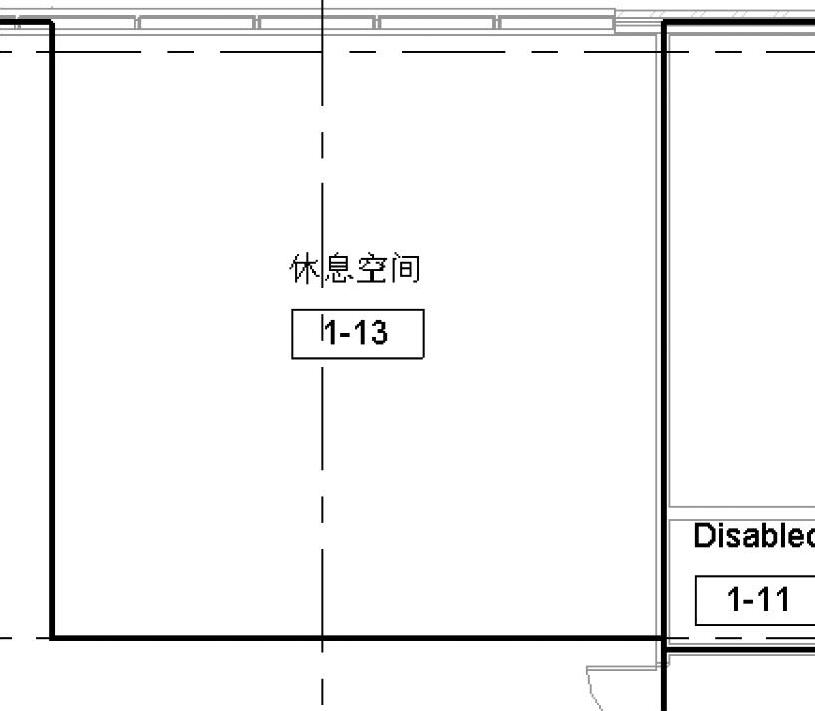

图 30-44

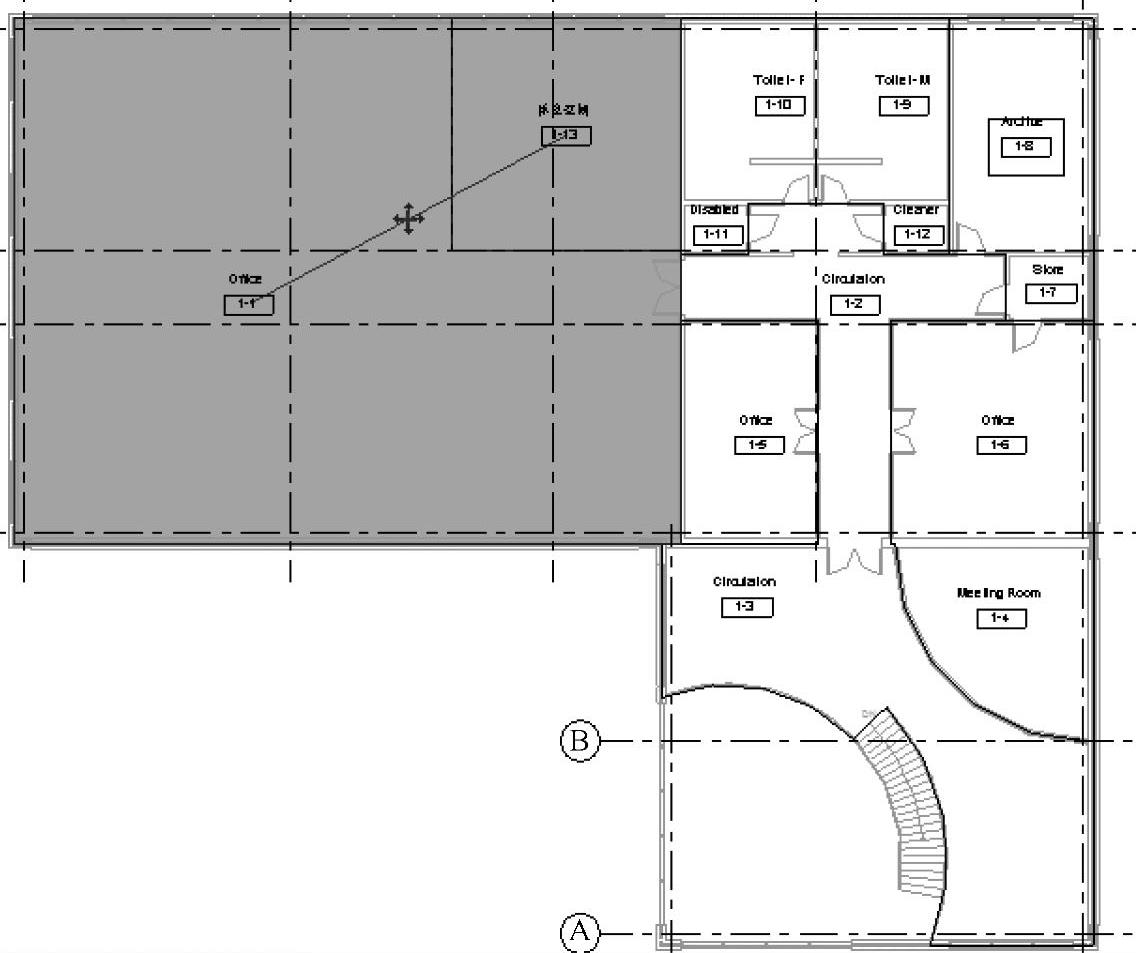

图 30-45
颜色填充是通过检验属性中的特定字段来应用的，然后用户可以为每种不同的数值赋予不同的色块。在下面的步骤中，我们会根据空间所在的区域来给视图填色，因此同一区域内的空间就会被填充上同样的颜色。该操作通常会在视图的副本中进行，但我们还会继续在练习中使用该视图。
1）在【项目浏览器】中打开【楼层平面：0-Mech】视图。

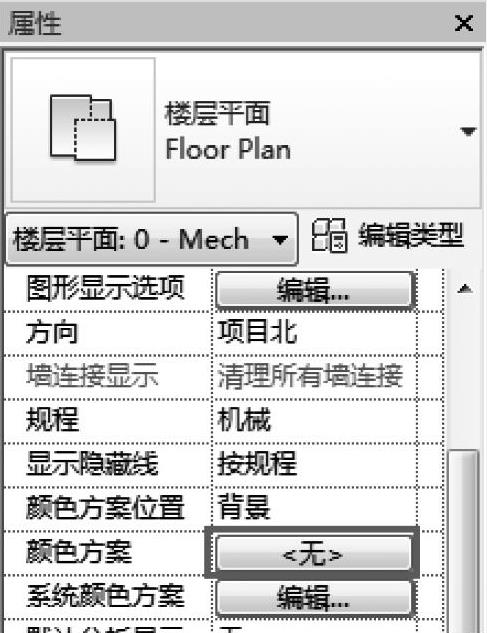

2）在视图【属性】面板中选择【颜色方案】，如图30-46所示。

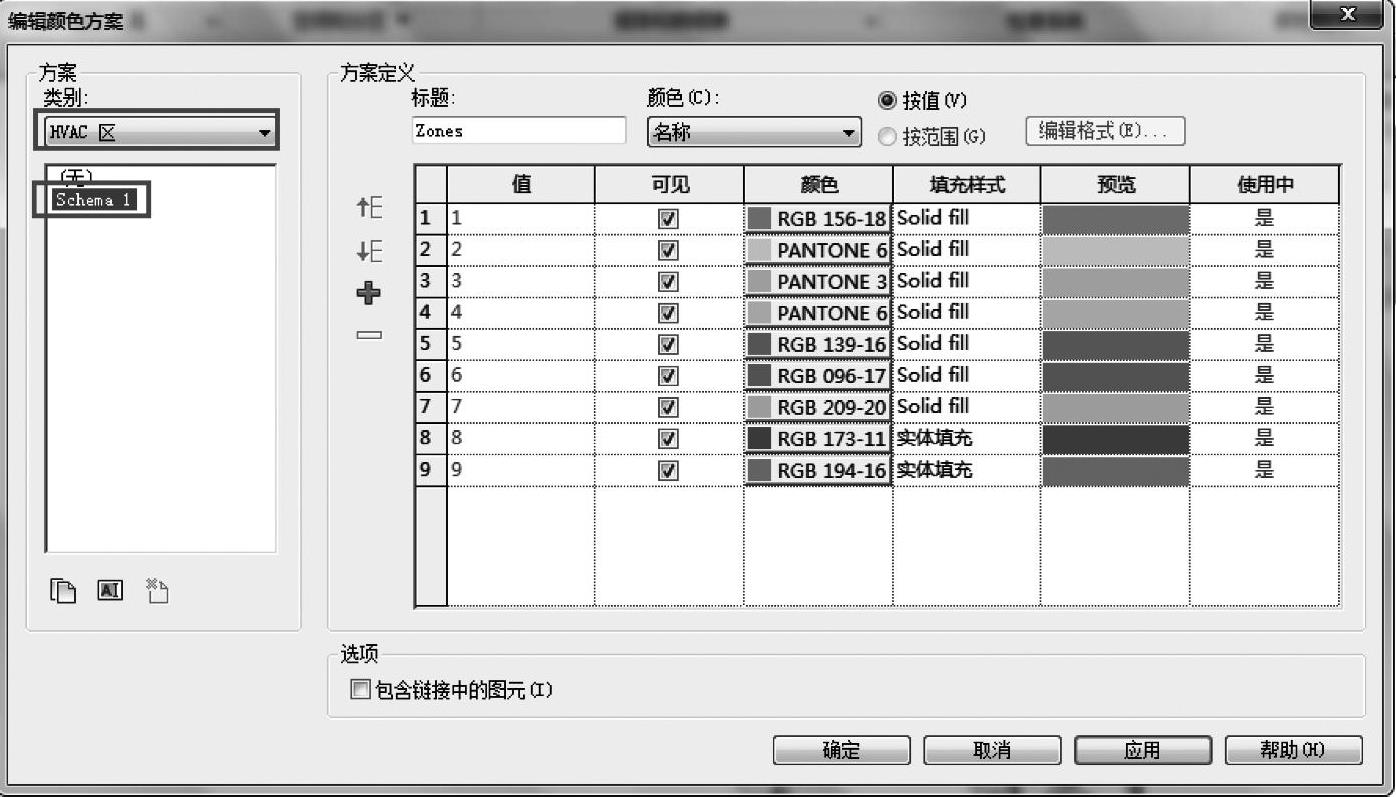

3）在弹出的【编辑颜色方案】对话框中设置：【类别】为【HAVC区】以及【Schema1】方案，如图30-47所示。

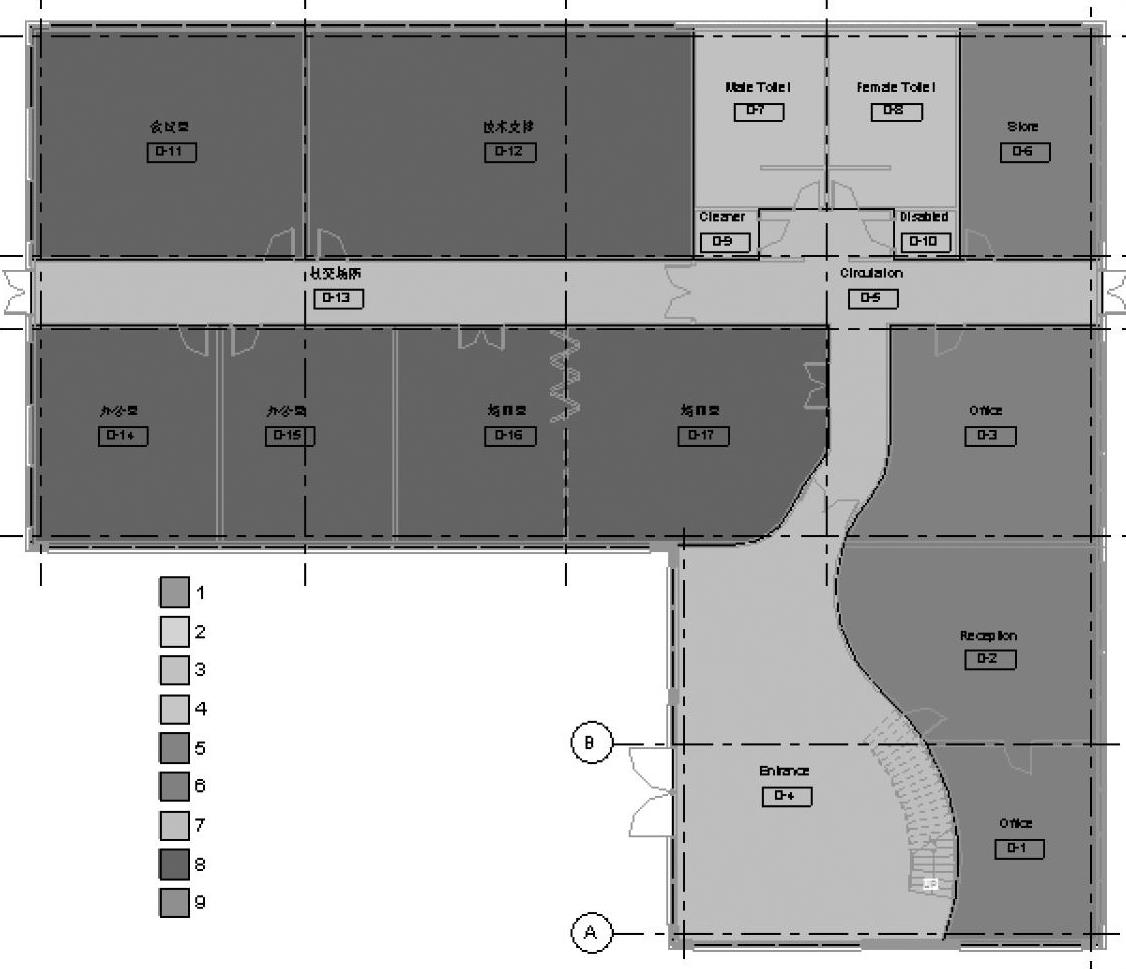

4）单击【确定】按钮关闭对话框，查看平面图中应用的颜色方案信息，如图30-48所示。
5）在【注释】选项卡下【颜色填充】面板中选择【颜色填充图例】，将光标在视图中移动，单击放置颜色方案图例，如图30-49所示。
注意：如果图例被应用到了一个还没有添加相关颜色方案的视图中，那么当用户将图例放置到平面图中的时候系统会自动应用合适的颜色方案。
图 30-46
图 30-47
图 30-48
图 30-49
6）如果用户想要突出显示视图中的图例，可以拖曳视图底端的圆点使得图例按两排排列而不是排成一长列，如图30-50所示。图例的标题在【编辑颜色方案】对话框中，用户可以在该对话框中对图例内容修改。如果用户想调整字体特征或尺寸，可以在图例的类型属性中进行操作。
图 30-50
