13.2.2 详图构件

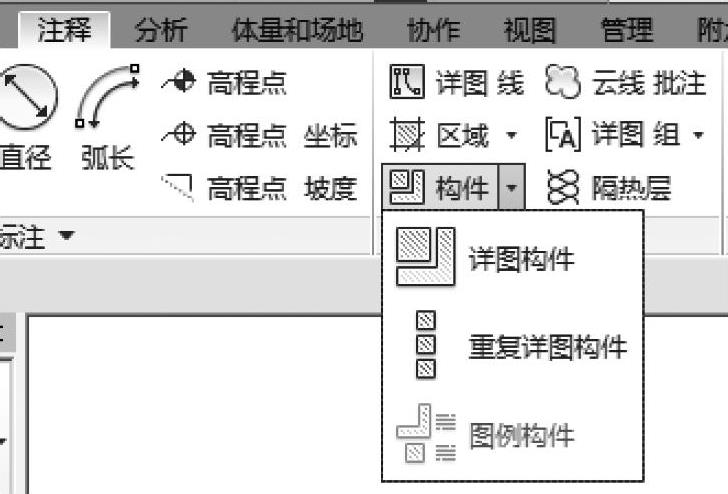

详图构件是基于线的二维图元，类似于AutoCAD中的图块概念。详图构件是Revit族，可以放置在绘图视图或详图视图中以将其信息添加到模型中。详图构件提供了一个比绘制单个详图线更快的创建详图方法。使用详图构件以增强模型几何图像、提供构造详细信息或其他信息。用户可以在【注释】选项卡下【详图】面板中，选择【构件】下拉菜单中的【详图构件】或【重复详图构件】，如图13-7所示。

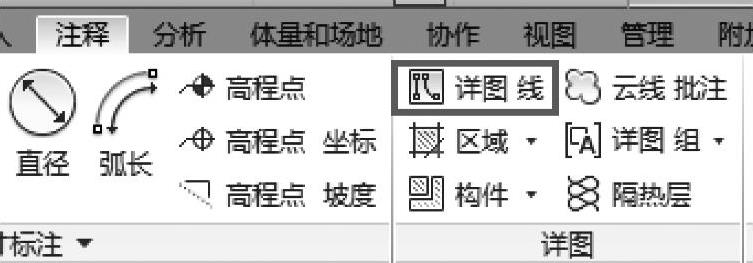

图 13-6
图 13-7

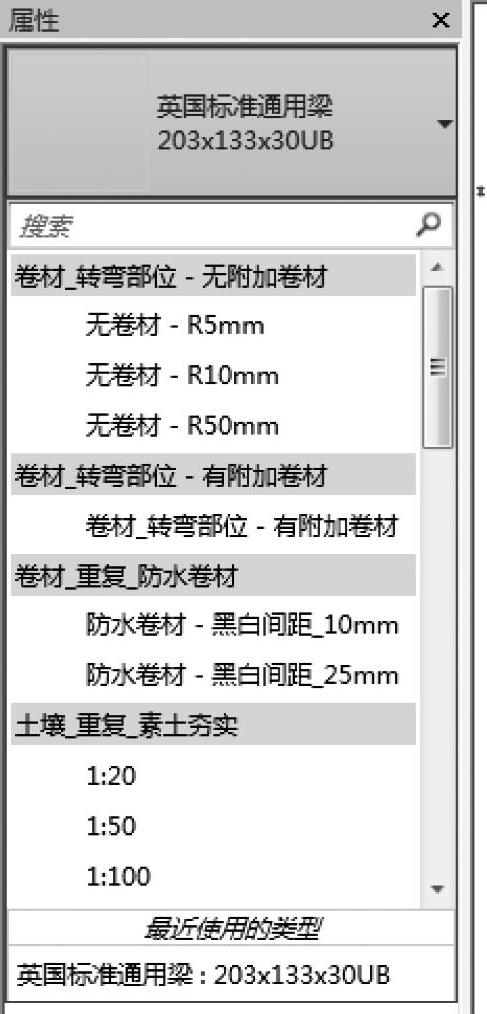

详图构件是视图的专有图元，仅在创建的当前视图中可见。用户可以将其放置在绘图视图或详图视图中，以将相应的信息添加到模型。单击【详图构件】，系统将打开相应的【属性】面板（图13-8）；单击【重复详图】，系统同样会打开相应的【属性】面板（图13-9）。
图 13-8
图 13-9
