19.5.6  创建A6～A7轴段的支撑

19.5.6 创建 A6～A7轴段的支撑

打开三维视图确认每个草图里的框架（柱和梁）都是完整的，最后再把支撑加入模型。把支撑加入A6～A7和A7～B7之间，练习就完成了，但在这之前需要为每一个轴线创造一个框架立面图。

1）在【项目浏览器】里打开【结构平面：First Floor】视图。

2）放大网格线A6到B7的临近区域。

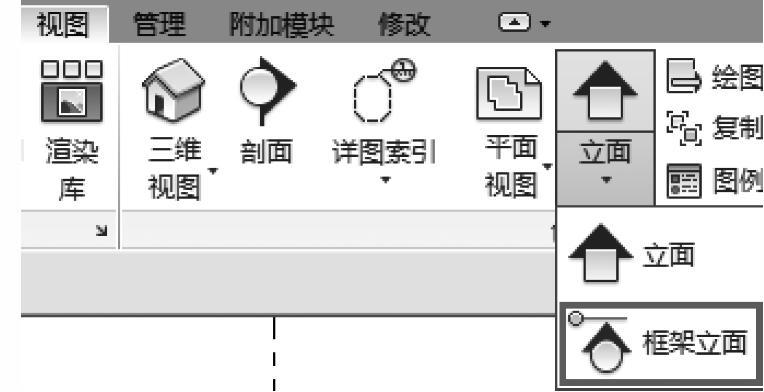

3）在【视图】选项卡下【创建】面板中，选择【立面】下拉菜单中的【框架立面】，如图19-55所示。

图 19-55

4）拾取轴线A以创建其框架立面

注意：光标从网格线的一边移至另一边会改变框架立面图的方向。

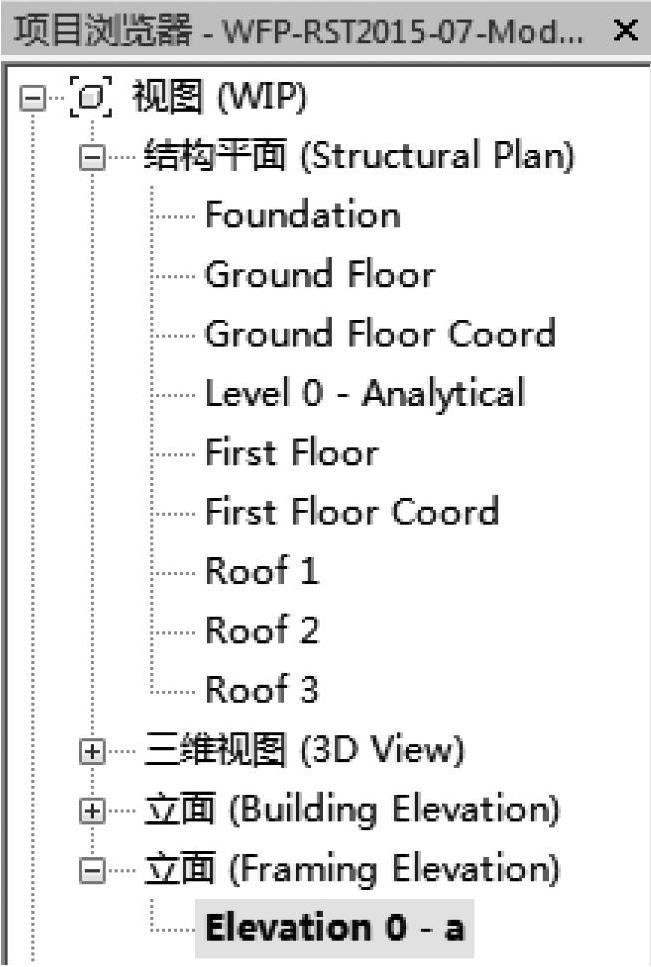

5）在【项目浏览器】中打开【立面（Framing Elevation）：Elevation 0-a】视图（图19-56）。

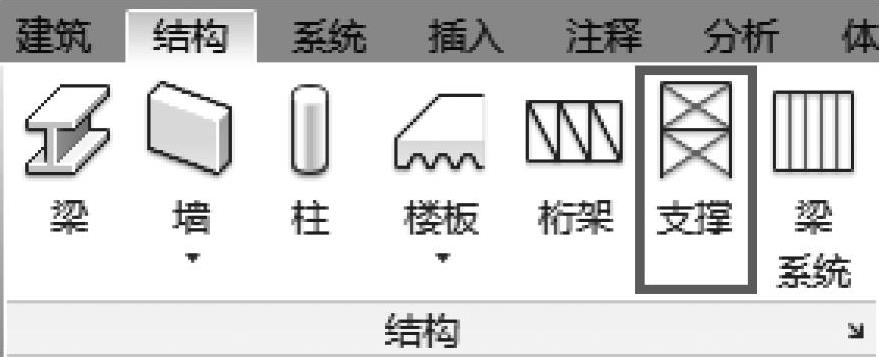

6）在【结构】选项卡下【结构】面板中选择【支撑】（图19-57）。

图 19-56

图 19-57

7）类型选择器中选择支撑类型为【Concept Brace-CHS168】。

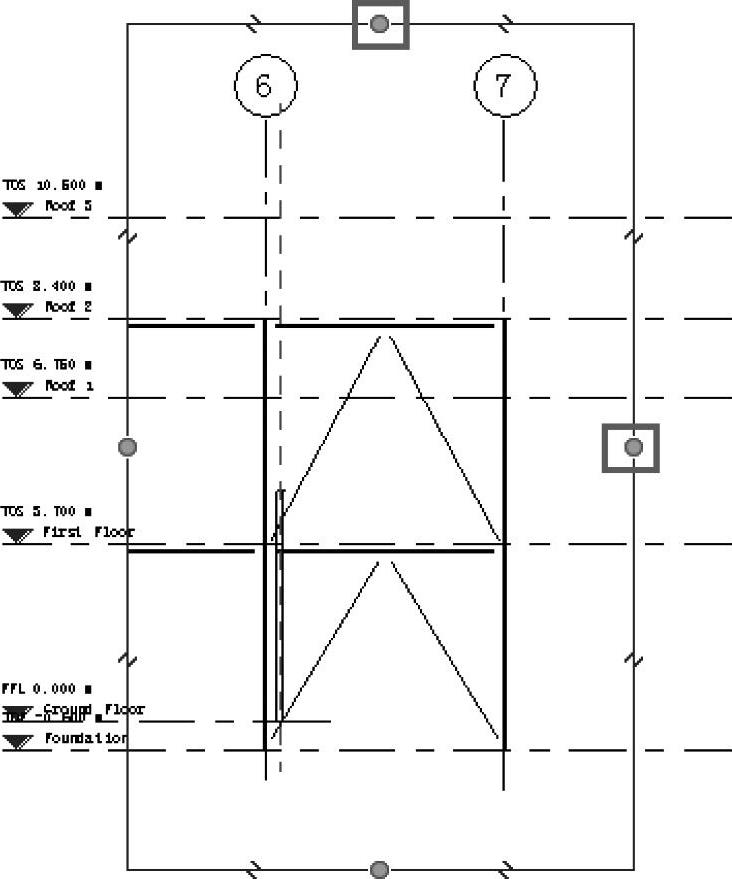

8）按照图19-58所示创建支撑（提示：可以通过图19-58中红框内的符号进行视图调节）。

图 19-58
