17.7 绘制屋顶
2025年09月26日
17.7 绘制屋顶
1）在【项目浏览器】中打开【楼层平面：Roof Level】视图。

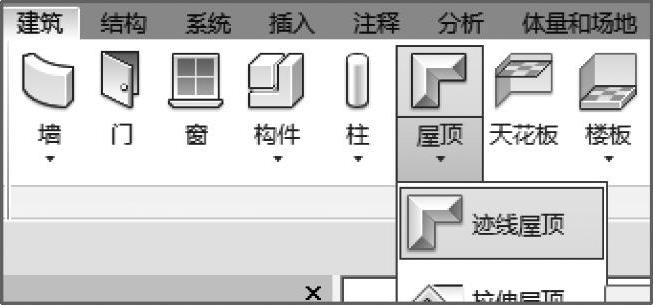

2）在【建筑】选项卡下【构建】面板中，选择【屋顶】下拉菜单中的【迹线屋顶】，如图17-38所示。

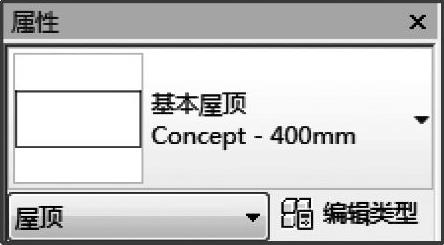

3）在【属性】面板类型选择器中选择屋顶类型为【基本屋顶Concept-400mm】，如图17-39所示。
图 17-38
图 17-39
4）在选项栏处设置参数，如图17-40所示。
图 17-40

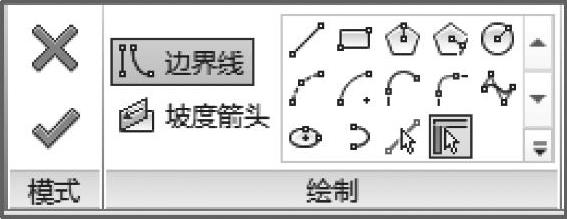

5）在【绘制】面板中选择【拾取墙】，如图17-41所示。

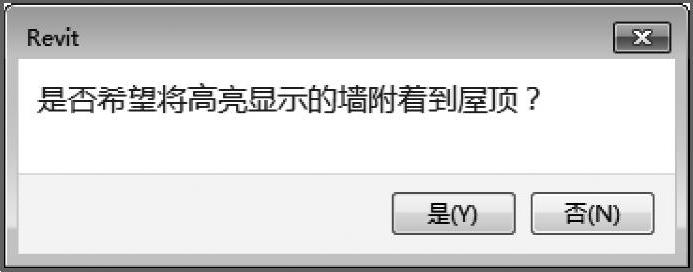

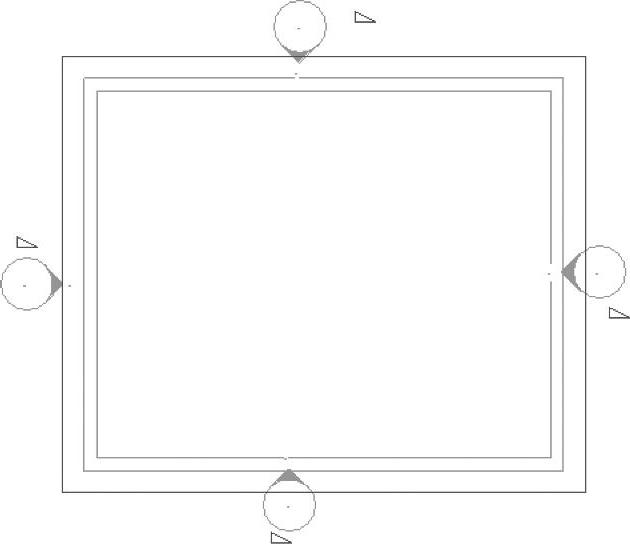

6）选中四面外墙，添加屋顶（图17-42），单击【完成编辑模式】生成屋顶；在弹出的对话框中选择【是】（图17-43），将外墙与屋顶连接。
图 17-41
图 17-42
7）在【项目浏览器】中打开【三维视图：3D】视图观察模型，如图17-44所示。
图 17-43
图 17-44
