13.4.4 剖切面工具
使用【剖切面轮廓】可以修改在视图中剖切的图元的形状，例如屋顶、楼板、墙和复合结构的层。可以在平面视图、天花板平面视图和剖面视图中使用该工具。对轮廓所做的修改是视图专有的，也就是说，图元的三维几何图形以及在其他视图中的外观不会随之改变。
在下面练习中，将在屋顶结构的顶层绘制防水卷边。

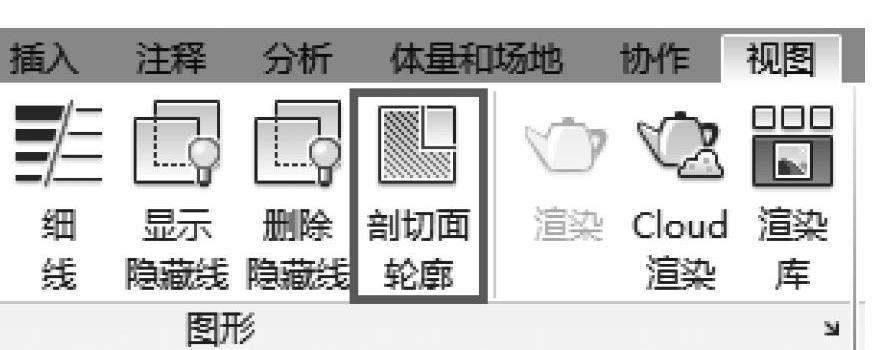

1）在【视图】选项卡下【图形】面板中，选择【剖切面轮廓】，如图13-39示。
2）选中屋顶板最顶层，然后进入绘制草图环境。
图 13-39

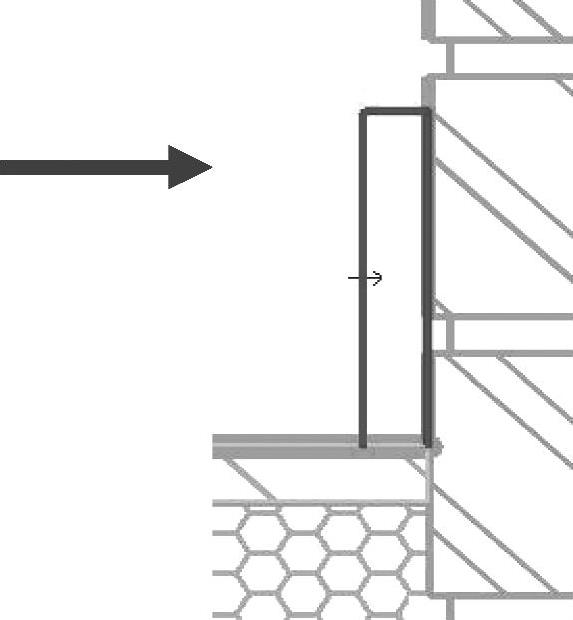

3）如图13-40所示，绘制90mm×15mm的支架，确保草图线条的起点和终点均位于该层的橙色边界线上，蓝色箭头指向该形状。

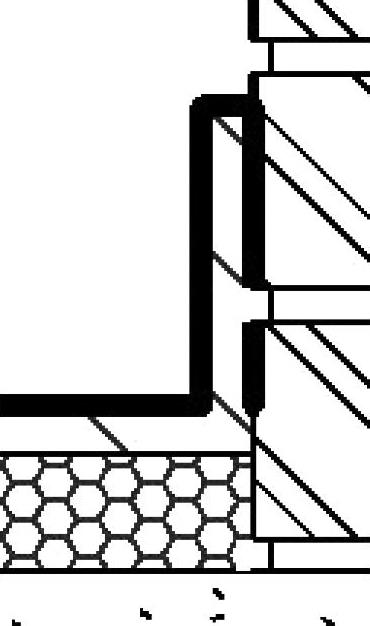

4）单击【完成编辑模式】，生成防水卷边，如图13-41所示。
图 13-40
图 13-41
