14.2 创建图例

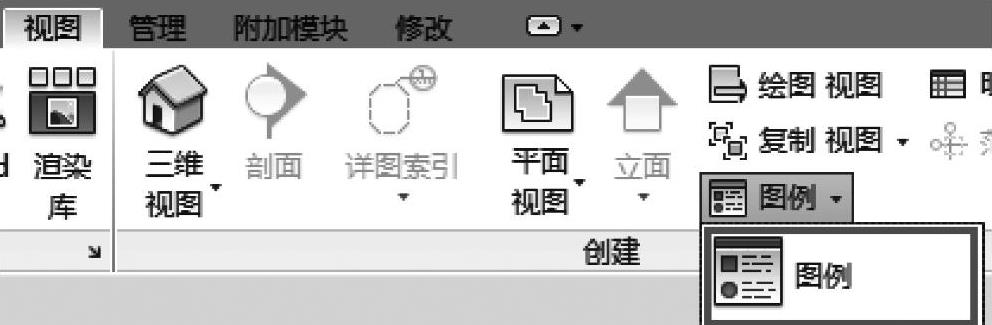

图例的创建（图14-8）是一个比较简单的过程，图例伴随明细表出现，以符号表示表中的项目，而不是在表中插入相关图像。作为一种选择，图例非常实用，是图纸中可视符号图示化的关键。
可以通过以下几种方式添加图例：

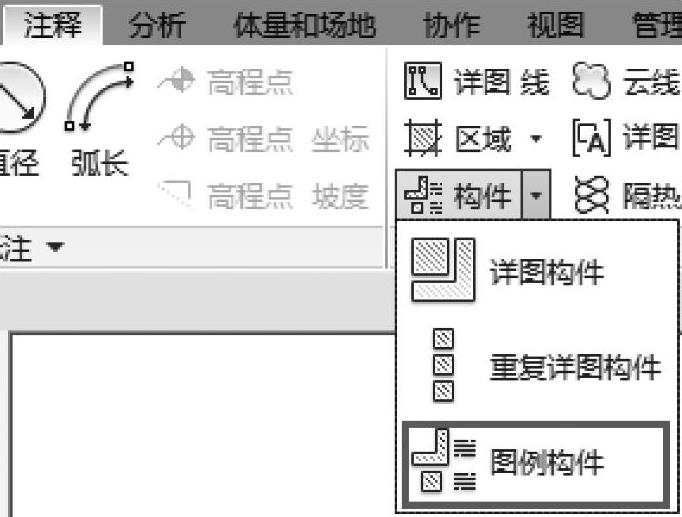

1）在【注释】选项卡下【详图】面板中，选择【构件】下拉菜单中的【图例构件】（图14-9）。这种方法中，图元族和类型是在任务栏下拉菜单中选择的，其中包括所有载入至项目中的系统族和可载入族（详见族讲解单元）。设置完所要添加的物体以后，如果有多个方向可选，可以选择视图方向，如图14-10所示。【主体长度】有的作用取决于所选的构件类型。
图 14-8
图 14-9
①对于系统族，比如墙、地板和天花板，主体长度决定样板长度。
②把可载入族插入至系统族中时（比如把门插入墙中），视图中将包括墙这一主体的长度，以提供背景参考，而且主体长度应该总是大于构件的宽度。
③幕墙嵌板会根据所给予的空间自动调整大小，所以一般不能脱离背景进行查看。在图例视图中，幕墙嵌板总呈现为方形，主体长度决定了方形的大小，比例不对就会出现问题。

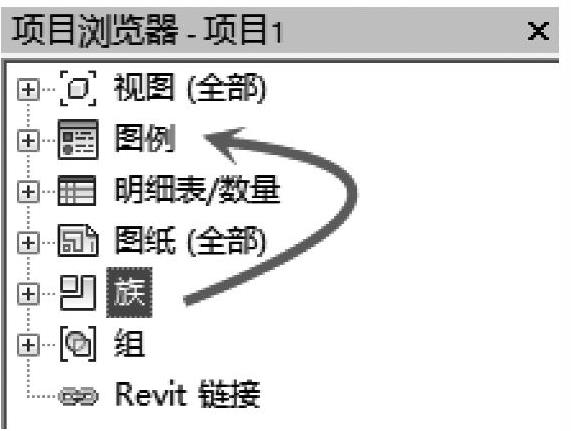

2）从【项目浏览器】的【族】部分选择某个构件类型，将其拖曳至图例中，如图14-11所示。
图 14-10
图 14-11
图例和明细表不同，它和建筑模型毫不相关，却相当于保存在BIM文件夹中用于储存信息的一张单独的纸。图例上某一项目的有无并不代表该项目是否在模型中得到使用。图例与明细表的另外一个不同点是该视图不局限于某一类别的构件，而能够呈现出已载入项目文件中的任何构件的简单视图，不管是像门窗一样的可载入族，像“指北针”一样的符号，还是像一小段墙或地板截面的系统族。
图例的外观和布局并非自动生成的，而是提供一张白纸，我们可以把构件的缩略图拖曳至纸上，然后添加各种文字或边线，为发布做准备。值得一提的是，有些第三方工具确实在某种程度上实现了自动化图例的创建和调整，但本单元将不会展开讨论。
