19.2.1  将墙体附着到板上

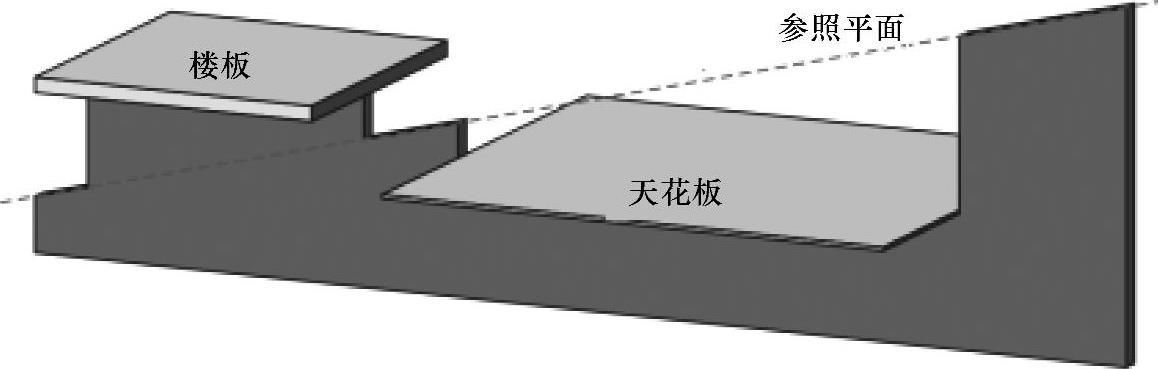

墙体的底部或顶部可以附着在很多不同的图元上，例如屋顶、天花板、楼板，以及参照平面。以其所附着的图元为基础，墙体的相关表现将有些许不同，如图19-10所示。

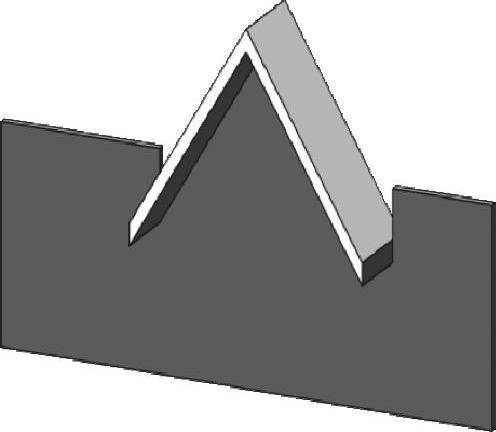

如图19-11所示，直接附着在相关图元以下的墙体，只有存在楼板的部分会受到附着的影响，墙体其他部分将保留相关图元属性所界定的值。物体的任何变化都会更新附着墙体的相关信息，这是一个非常实用的特点。

图 19-10

图 19-11

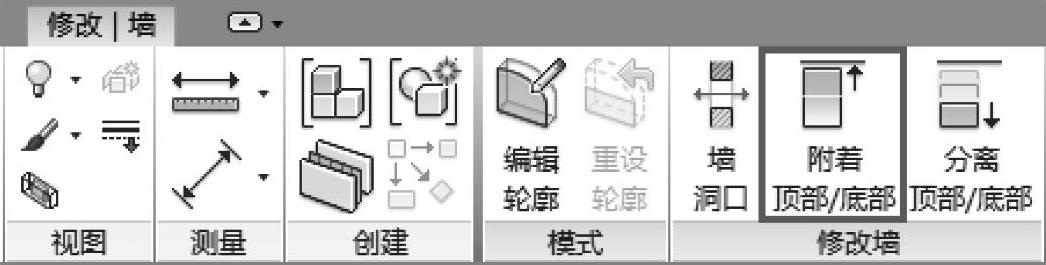

当楼板或者屋顶边缘建立完成，Revit会检查在临近边缘的墙体是否有接近的未连接高度。如果有，那么Revit就会询问用户相关墙体是否应当自动附着到顶部/底部下。在适当的情况下用户可以接受自动附着（尽管在Revit未附着成功时会收到警告信息）。限制在一定层面而并不具有未附着高度的墙体将不被考虑使用这种自动附着设置，这一类墙体需要用户进行手动附着操作（图19-12）。

图 19-12
