4.3.1 控制图元视图
2025年09月26日
4.3.1 控制图元视图
练习的第一部分是通过视图【可见性/图形替换】对话框来处理建筑平面图中模型图元的外观。

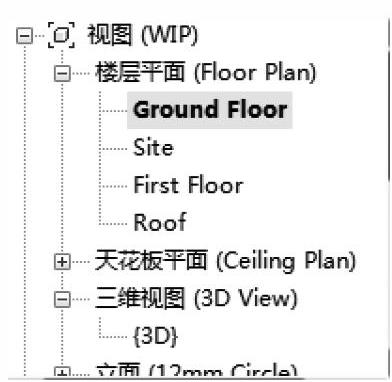

1）打开起始文件WFP-RAC2015-04-VisControlA.rvt，在【项目浏览器】中打开【楼层平面：Ground Floor】视图，如图4-37所示。

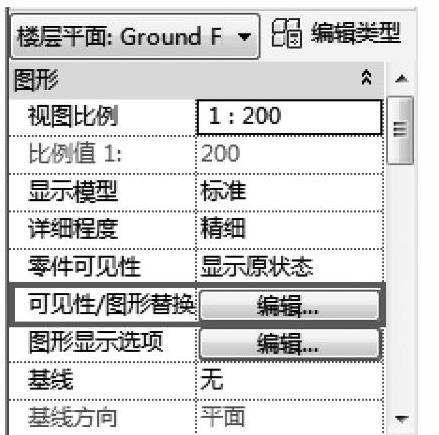

2）在图元属性选项板中选择【可见性/图形替换】工具栏旁边的【编辑】按钮，如图4-38所示。
图 4-37
图 4-38
注意：以下大多数指令都可从图元属性选项板中操作，但为了展示其他选择，以下步骤从各种不同来源获得指令信息。

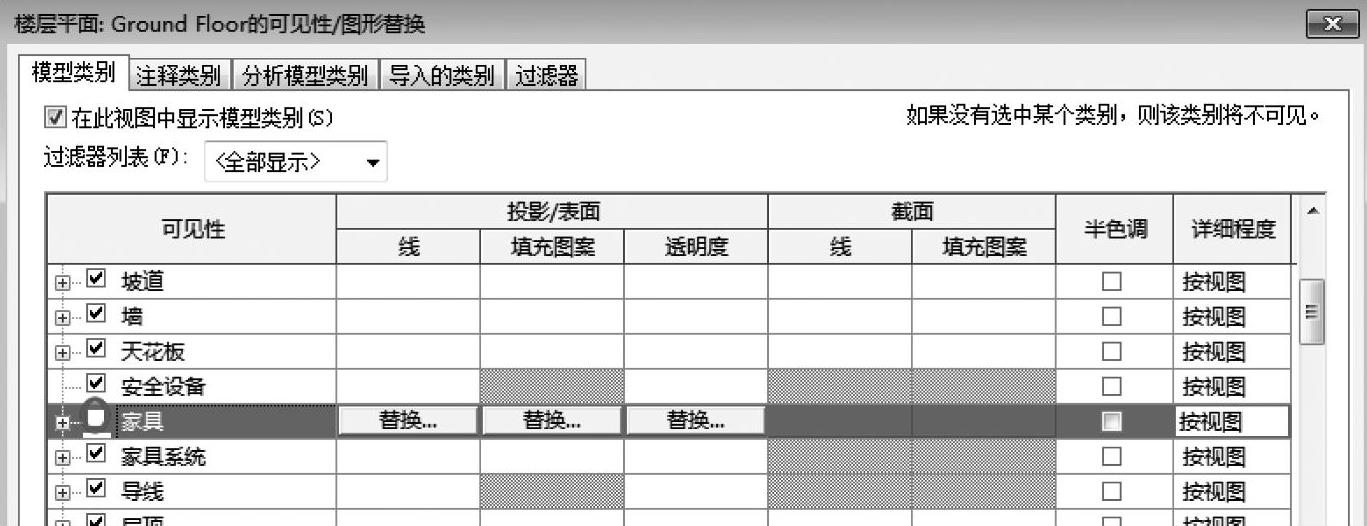

3）在【模型类别】选项卡中，取消勾选【家具】。单击【确定】按钮，家具变为不可见，成为隐藏状态，如图4-39所示。
图 4-39

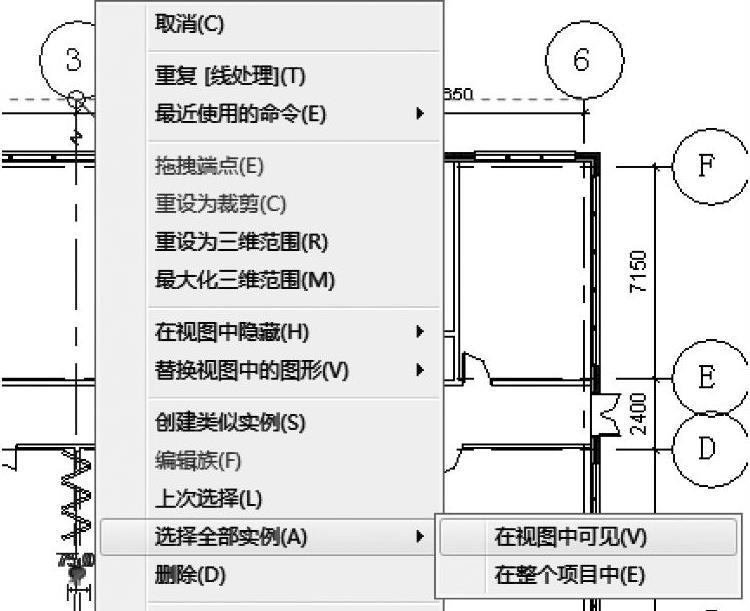

4）选中其中一个轴网，然后单击鼠标右键，在弹出的快捷菜单中选择【选择全部实例】→【在视图中可见】，如图4-40所示。
这样做会选中当前视图中可见的同一样式的所有轴网，在这个例子中等同于模型中所有轴网，仅使用一种样式的轴网并所有可见。
5）再单击鼠标右键，在弹出的快捷菜单中选择【替换视图中的图形】→【按图元】，如图4-41所示。
图 4-40
图 4-41

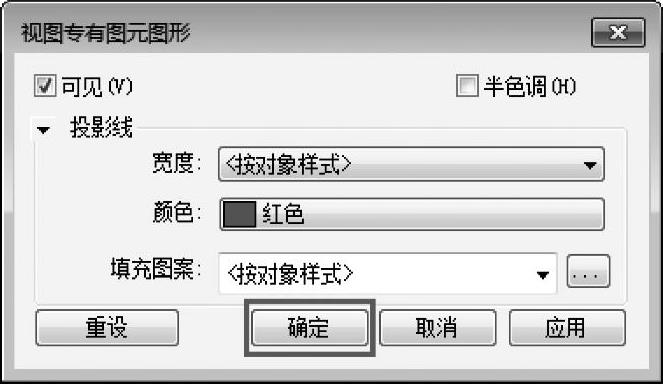

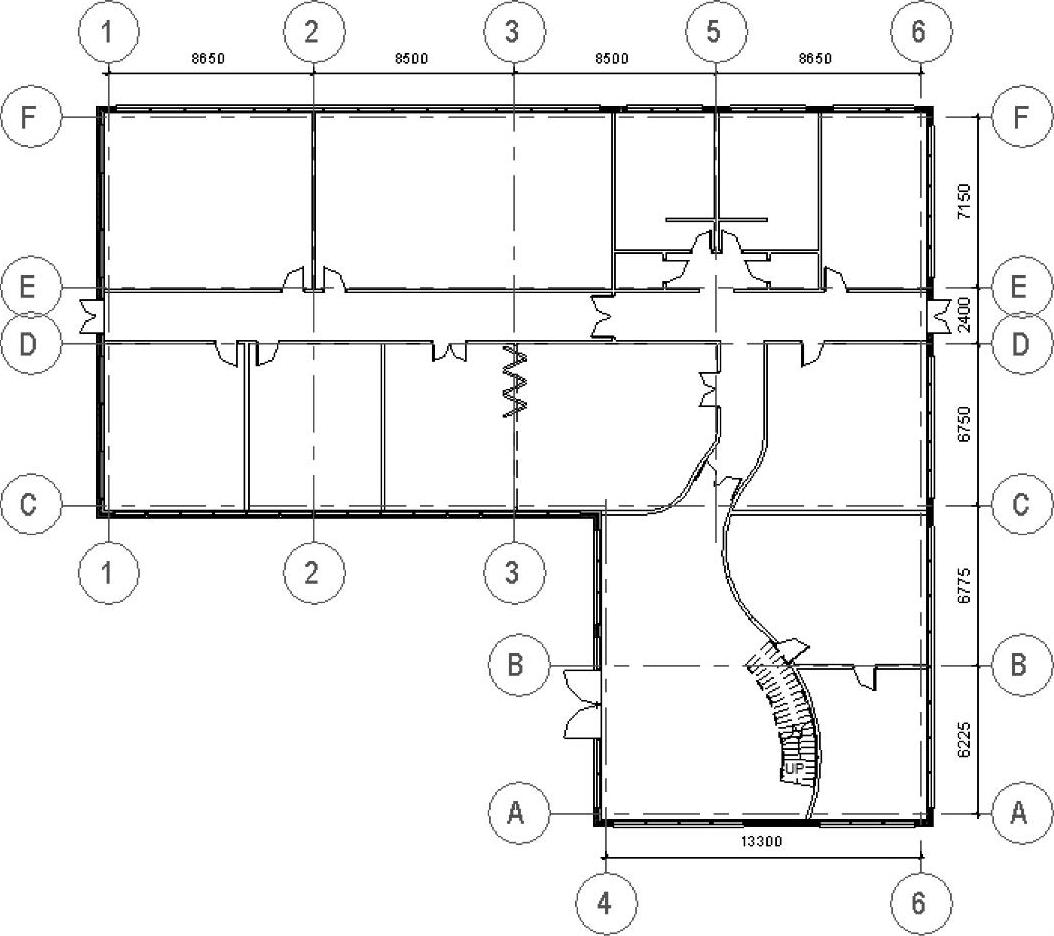

6）将轴网颜色改为红色，单击【确定】按钮，如图4-42所示。完成操作后，如图4-43所示。
图 4-42
图 4-43

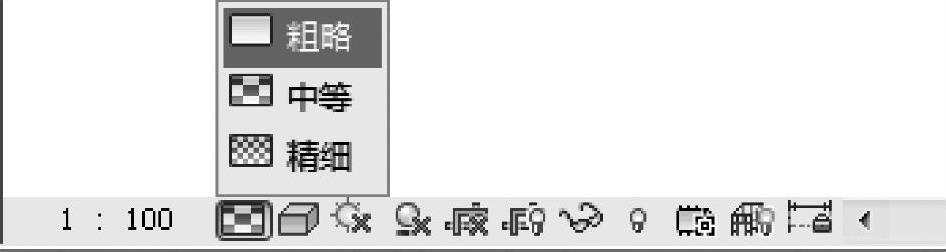

7）在屏幕底部的视图控制栏上将比例设置为【1∶100】，并将【详细程度】设置为【粗略】，如图4-44所示。
8）回到屏幕绘图区域，利用快捷键<VV>开启【可见性/图形替换】对话框。

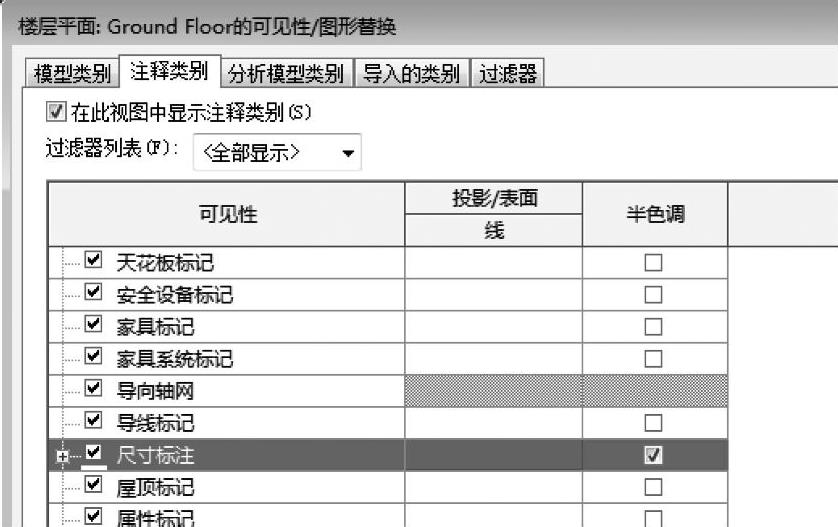

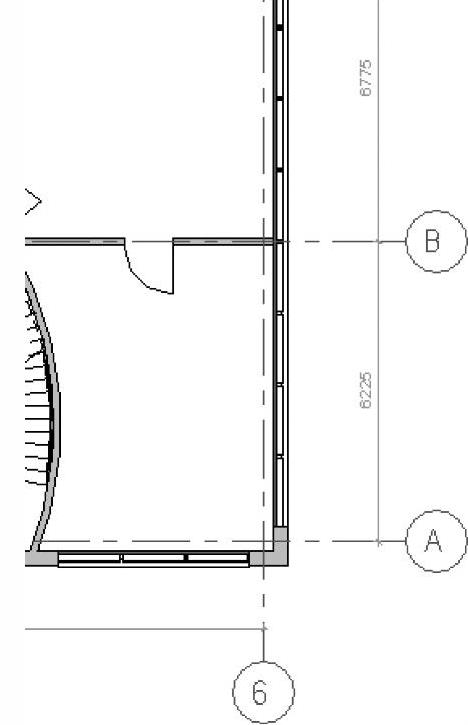

9）在【注释类别】选项卡中，将【尺寸标注】勾选【半色调】，单击【确定】按钮，如图4-45所示。完成操作后，如图4-46所示。
图 4-44
图 4-45
图 4-46
