25.5.2  系统依附图元

25.5.2 系统依附图元

依附图元（或族）的创建需要用到模板，模板包含主体图元的一小部分。举个例子，如果要创建一个新的照明设备，要选择门族模板，并包含一小部分墙体供设备依附。这部分墙体不会被载入到项目中，但会限制设备的放置。

注意：可以在所有模型视图中放置依附图元（或族），包括三维视图、平面视图、立面图和剖面视图。

1）在【项目浏览器】中打开【楼层平面：Ground Floor】视图。

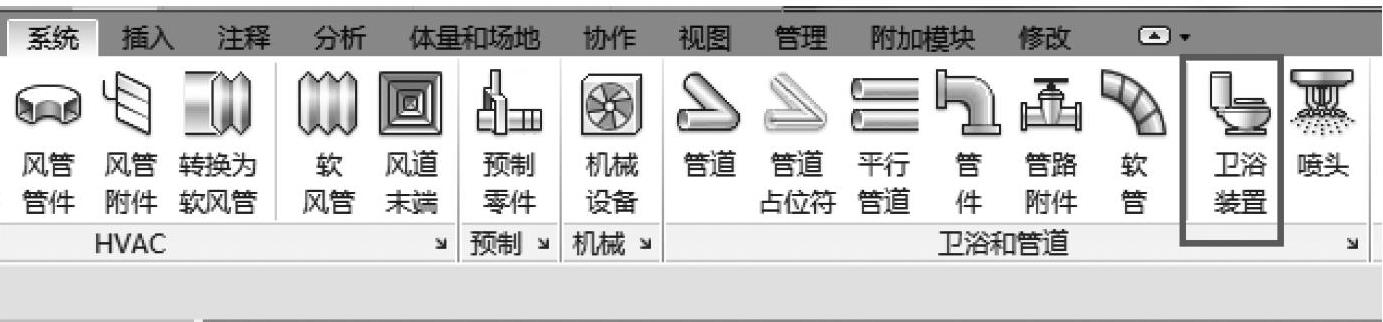

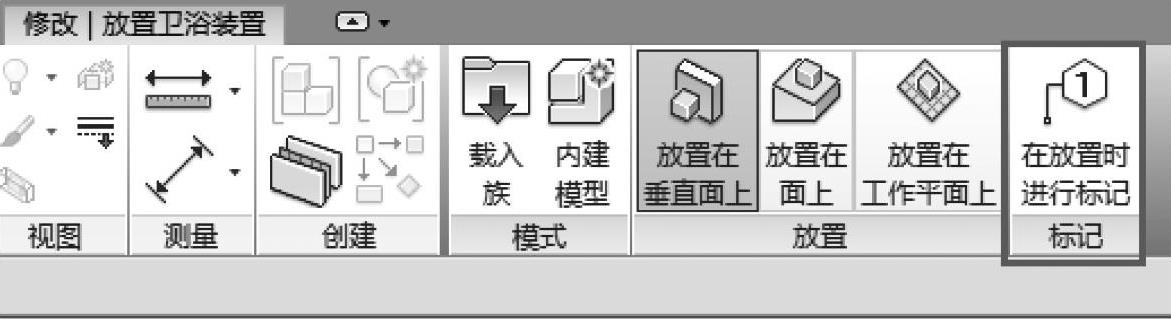

2）在【系统】选项卡下的【卫浴和管道】面板中选择【卫浴装置】（图25-36），取消勾选【在放置时进行标记】选项（图25-37）。

图 25-36

图 25-37

注意：前面已经提到，【在放置时进行标记】选项会为每个放置的图元贴上默认标记，其只能在当前视图贴标记，而当前视图通常指最佳注释视图，所以有经验的用户一般不会选择在放置时进行标记。

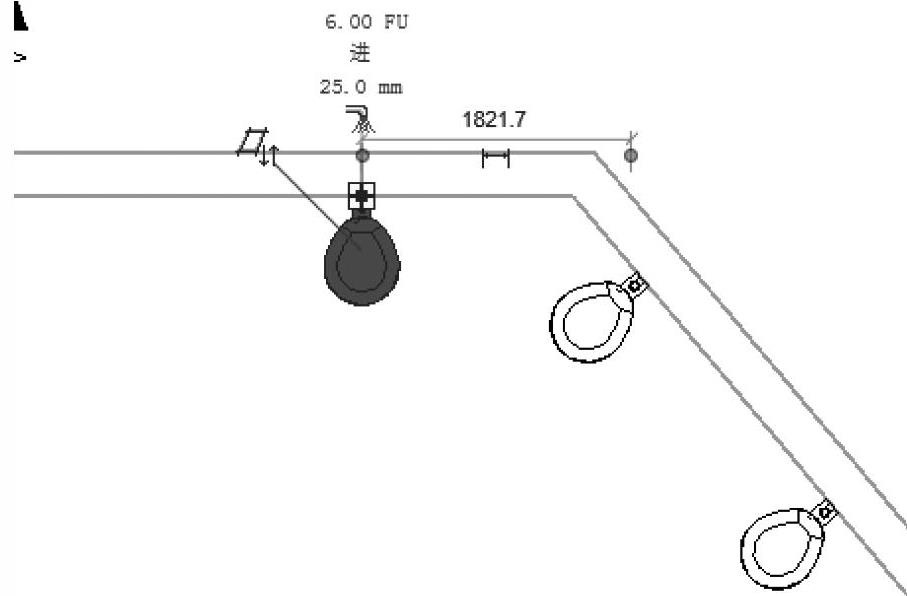

3）将默认类型的壁式马桶放在内墙的倾斜区域，如图25-38所示。

4）单击【修改】工具或者连续按两下<Esc>键取消选择。

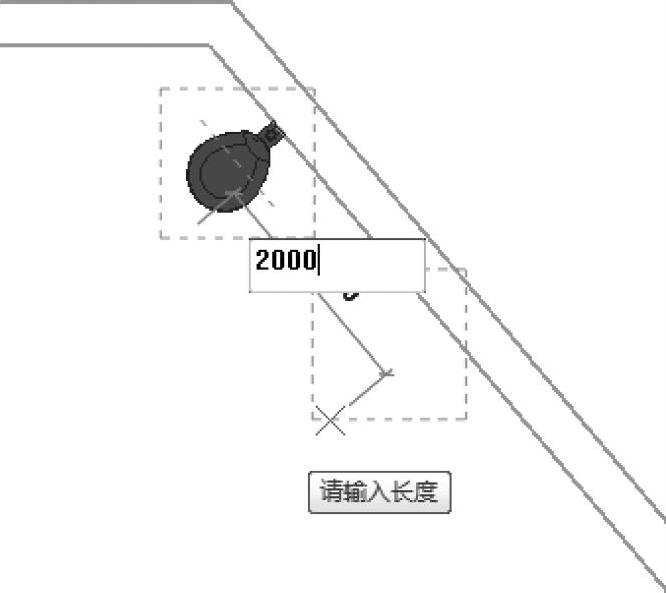

5）选中刚刚放置的图元，利用【复制】工具将图元沿墙体隔2000mm的间距进行复制如图25-39所示。

图 25-38

图 25-39

注意：复制的方向必须和墙体一致，因为墙体承载着马桶。马桶和马桶的副本不能置于墙体的相对位置之外。

6）选择其中一个马桶，单击鼠标右键，在弹出的菜单中选择【创建类似实例】（图25-40）。

7）将图元放置在如图25-41所示位置上。

8）单击【修改】工具或者连续按两下<Esc>键取消选择。

图 25-40

图 25-41
