33.4.3 应用规则
1）在【注释】选项卡下【尺寸标注】面板中选择【对齐】（图33-43）。

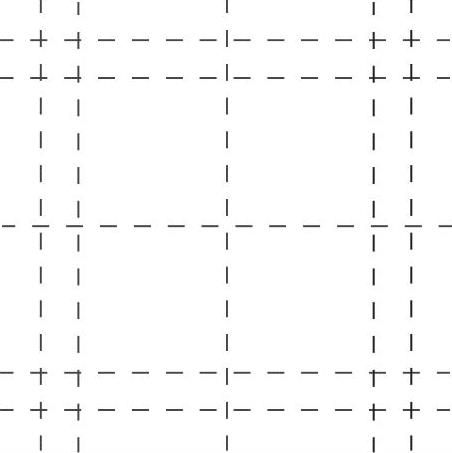

图 33-42
图 33-43

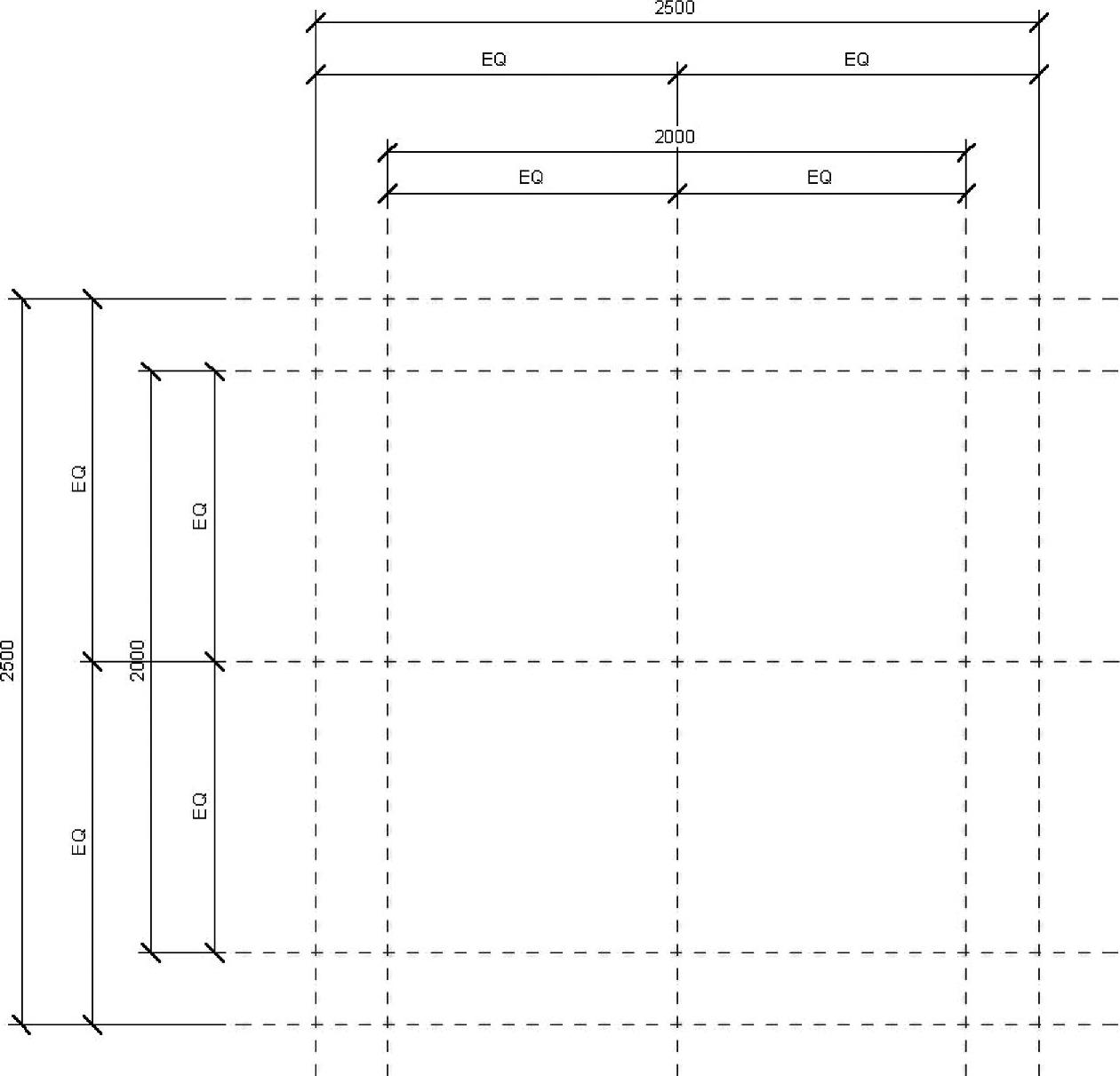

2）如图33-44所示添加水平和垂直的尺寸标注。最外面的尺寸标注控制桩帽总体大小。对下面的线选定等距标注（EQ）后，等距标注中间的十字准线，保证原点或插入点位于中心，里面的尺寸规则主要由尺寸标注定义，我们可以通过锁定、等距或参数化尺寸标注来控制对象。
尺寸标注控制桩的空间关系，仍然以交叉点为中心。一旦对参照平面进行放样设置后即可应用规则。数值不重要，只要确保水平方向和垂直方向的尺寸标注相匹配即可。
注意：尺寸标注值并不重要，但是如果要让同一个控制参数控制多个尺寸标注，应在参数应用前把它们的值设定成一样，在该例中，确保水平和垂直方向的尺寸标注相互匹配。

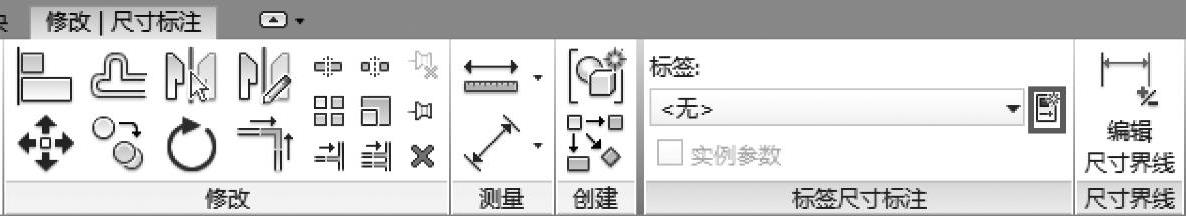

3）选中最上边为【2500】的标注线，从【修改尺寸标注】上下文选项卡【标签尺寸标注】面板中选择【创建参数】（图33-45）。

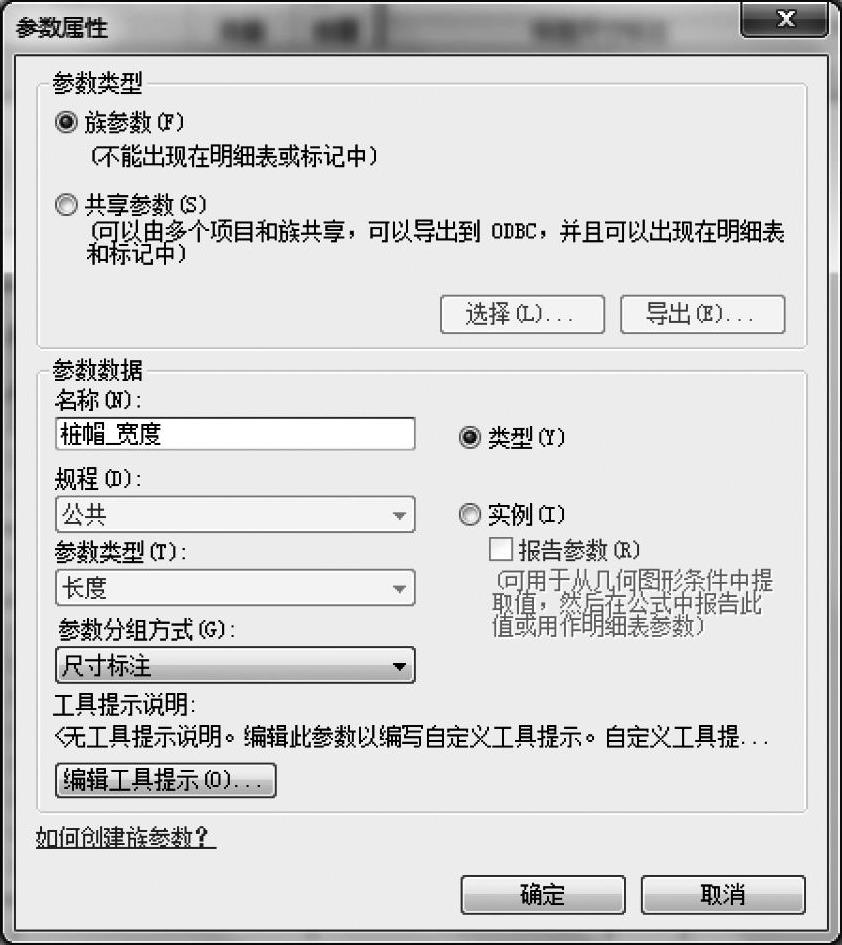

4）在【参数属性】对话框中进行如下设置，如图33-46所示：【名称】为【桩帽_宽度】；【参数分组方式】为【尺寸标注】。
5）设置完成后单击【确定】按钮。注意：参数不比有标记的尺寸标注复杂。通过选定一个尺寸标注并对其命名，我们可以更好地控制改尺寸标注。

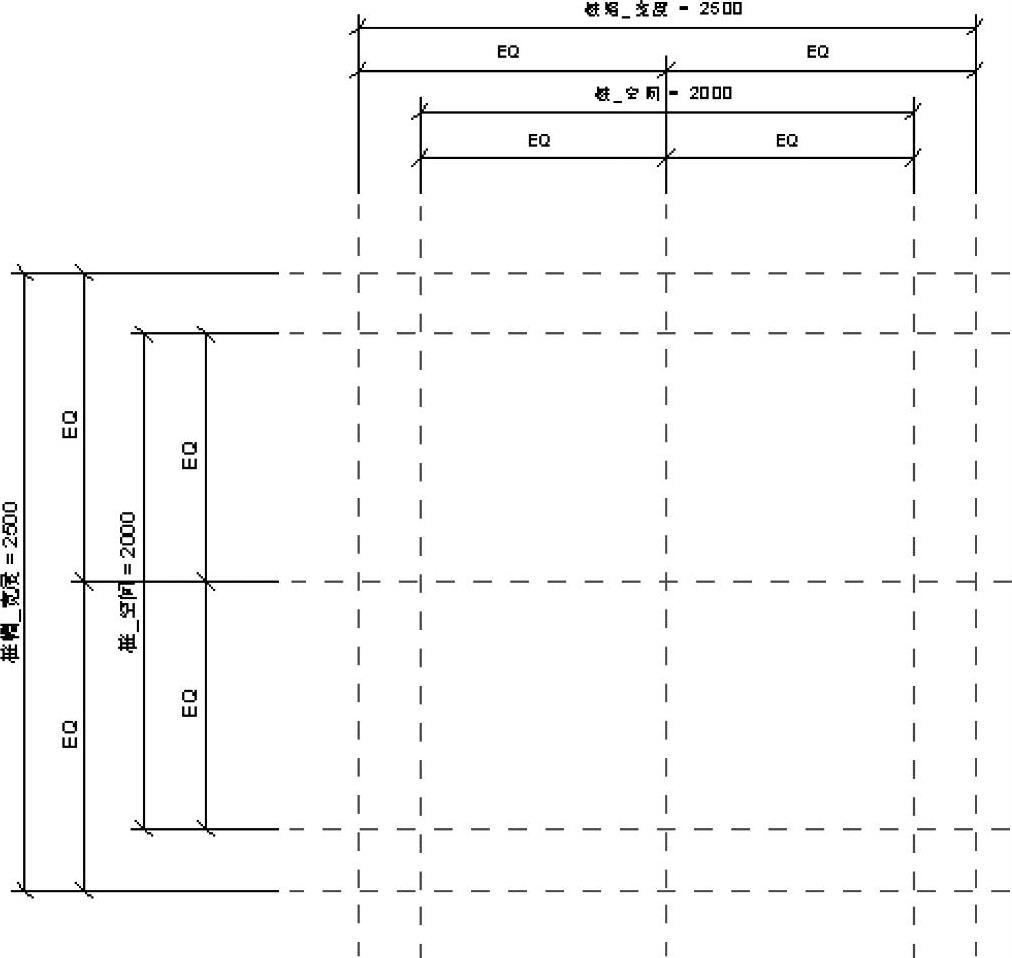

6）重复以上步骤添加【桩_空间】尺寸标注，如图33-47所示。注意：在其他方向重复的尺寸标注，可以通过【标签】的下拉菜单进行选择，无须重新创建标签。如果一个构件只能有一种尺寸，那么就无须运用参数，如果想在明细表里给定一个尺寸，那么可以用到参数，但只有在需要时才对其锁定。

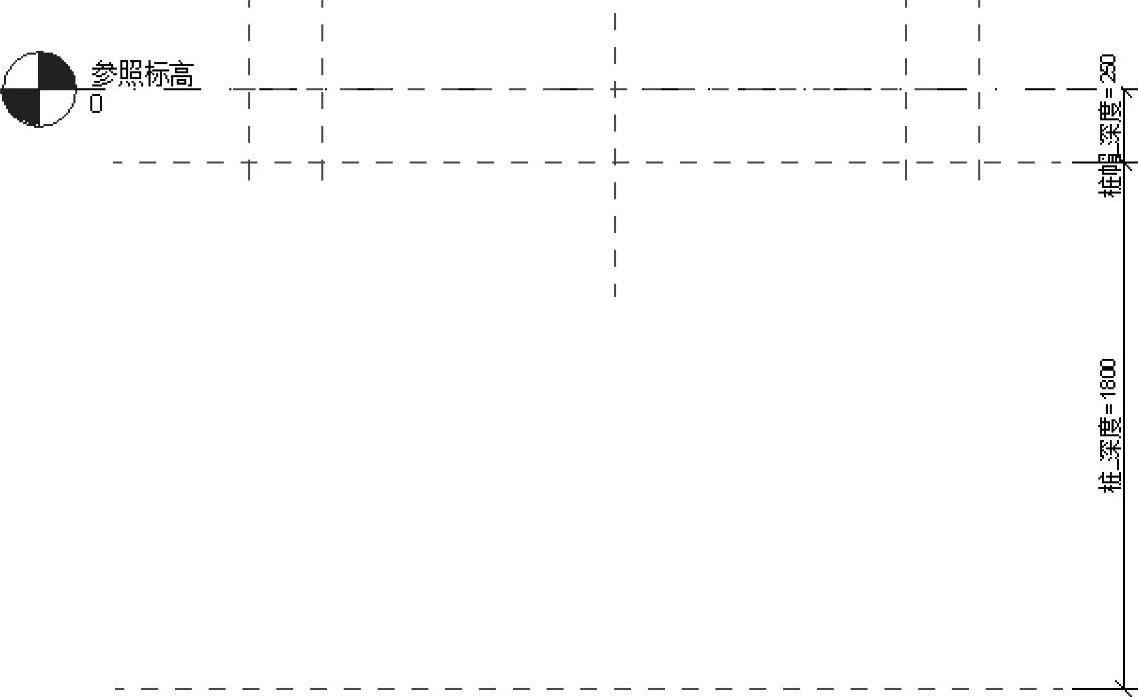

7）打开【立面图：左】视图，依照相同的创建步骤，新建参照平面并对齐标记，然后将其按图33-48所示进行定义。通过这两个视图，我们可以有效控制整个构件的形体形式。
图 33-44
图 33-45
图 33-46
图 33-47
图 33-48
