33.5.4  测试

通过测试，我们可以简单地修改标记后尺寸标注的数值，确保所有的参照平面相对于彼此正确运行。

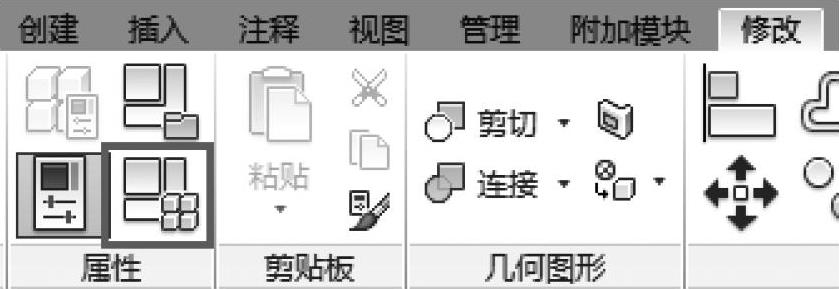

1）在【项目浏览器】中打开【楼层平面：参照标高】视图。在【修改】选项卡下【属性】面板中选择【族类型】，如图33-91所示。

2）在【族类型】对话框中，将【设备-宽度】设置为【1500.0】，单击【应用】按钮，可以在视图中观察到两参照平面线间的距离变为1500，如图33-92所示。同理，改变其他参数，观察视图中参照平面是否随之变化，测试完再将数值改为原来数值，单击【确定】按钮关闭对话框。

图 33-91

图 33-92

3）同理，在【项目浏览器】中打开【立面：左】视图进行测试。
