21.1.1  自动创建梁系统

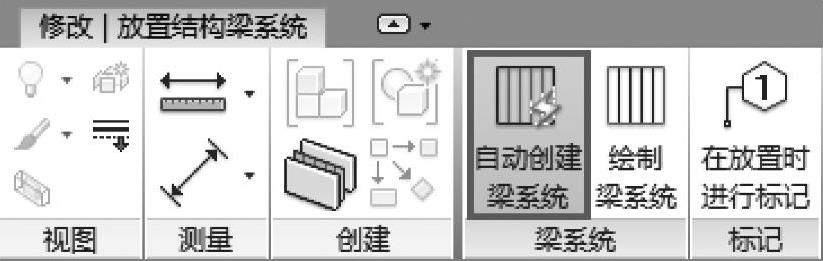

在默认情况下使用如下正确的条件，很快就能用单击的方式自动创建梁系统（图21-2）。然而，一旦梁系统创建完成，就可以修改系统以适应变化。

1）仅可以在平面视图下插入梁系统，而且必须是水平的绘制平面。如果不能同时满足以上条件，那么Revit会恢复至手动定义边界的方式。

2）定义和支承梁系统的主梁和墙必须形成一个闭合环路，否则，则需手动定义边界。

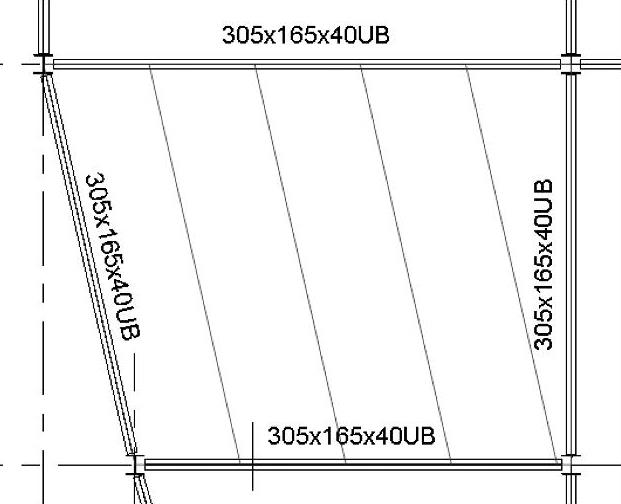

3）创建的梁系统须平行于选中的支承构件，如图21-3所示。注意：曲面墙和主梁也可以用于创建部分闭合环路支承边界，但是，这些图元并不适合定义梁系统构件的方向，系统中的梁必须是笔直的。

图 21-2

图 21-3
