3.4.10 修剪/延伸单个图元

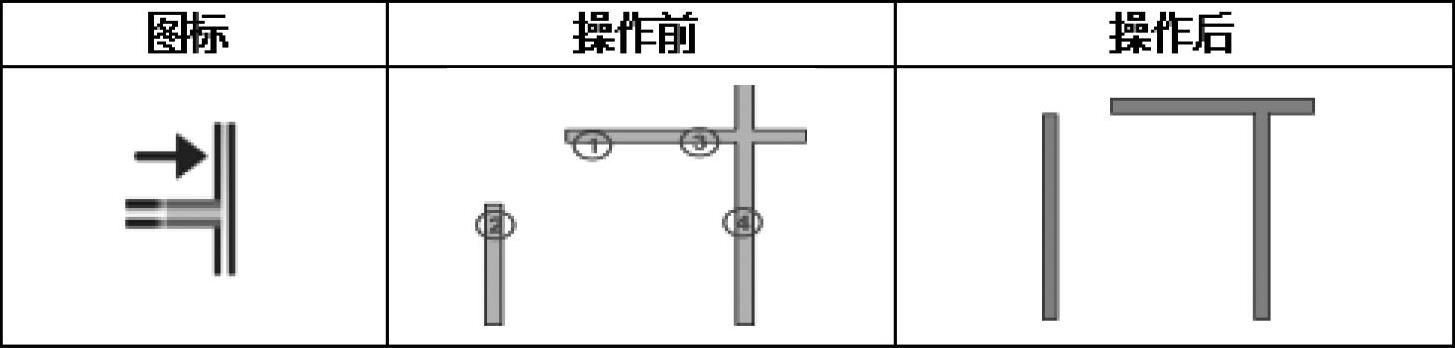

该修剪功能与先前的【修剪/延伸为角】工具完全不同，在该工具中，一对被选图元（①和③）中的第一个被选中的图元仅用作参照物，且工具不会对其修改，而第二个图元将被延伸②或裁剪④以与参照物对齐。【修剪/延伸单个图元】将被放置在特定位置，以墙为例，用户既可以选择延伸平面也可以选择延伸中心线，如图3-34所示。
图 3-34
注意：与先前的【修剪/延伸为角】工具一样，单击④号图元，这是要保留的而不是要裁剪掉的。
如图3-35所示另一个【修剪/延伸多个图元】可以同时对多个图元参照同一个参照物进行延伸或裁剪，所以在上述例子中可使用该工具，选中①，再选②、④号图元进行操作，效果相同。
图 3-35
