9.1.2  楼梯（按草图）

9.1.2 楼梯（按草图）

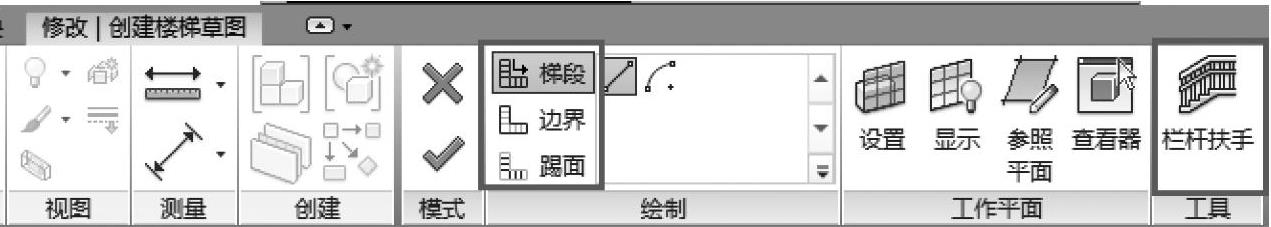

图9-9中所示构件适用于通过草图定义的楼梯。

图 9-9

1.踢面工具

踢面线表示每个踏面前缘。

2.边界工具

楼梯草图中两条绿色边界线（图9-10）之间的空间可代表踏板的使用面积、梯边梁（如果存在）的内表面和一些栏杆扶手的边界。

3.梯段工具

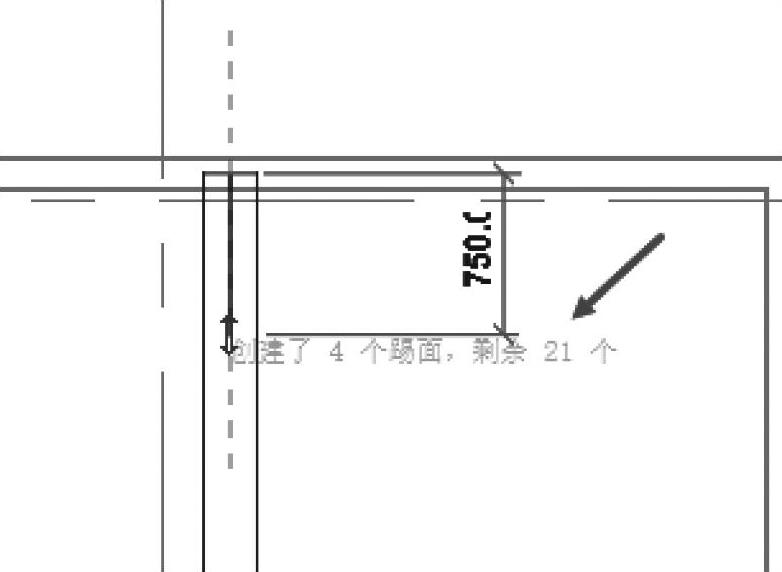

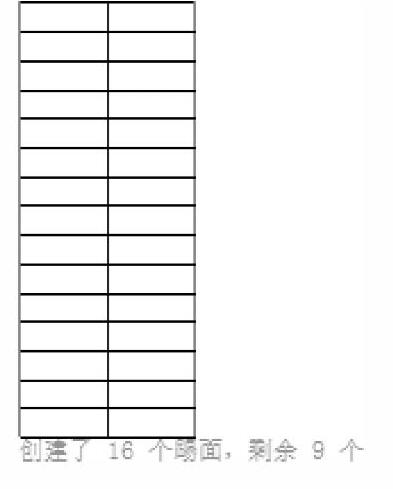

一旦定义了楼梯属性，梯段工具将自动生成合适的踢面和边界。梯段工具将创建一段直型台阶及台阶之间的休息平台。梯段工具可对剩余踢面数量进行倒计数以完成楼梯（图9-11），可以手动编辑踢面和梯段边界。

图 9-10

4.栏杆扶手

在默认情况下，每部楼梯的两侧均应安置扶手。所安置扶手的类型可以预先定义，或完工之后通过【属性】面板中的类型选择器进行更改。在默认情况下，会在栏杆扶手上定义25mm的偏差。这说明了扶手中心位于标准50mm梯边梁中央，以及梯边梁和扶手均以边界线为起点的原因。

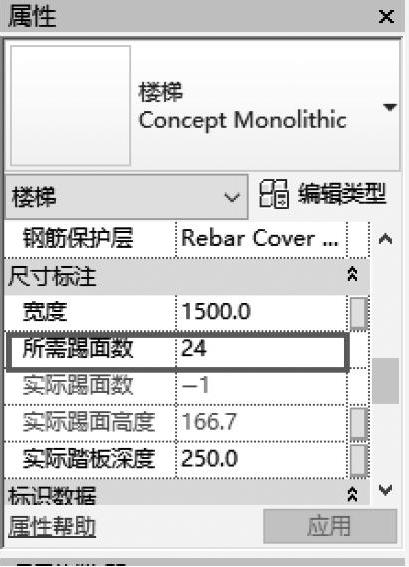

一旦进入草图环境，在绘制过程中用户会被提示使用梯段、边界和踢面工具的组合来定义楼梯的二维平面草图，且基于类型和实例信息，在楼梯【属性】面板中可以定义【所需踢面数】（图9-12），这将在绘制楼梯时进行踢面的倒计数，以便用户在台阶达到所需高度时进行放置。

图 9-11

图 9-12

单击【模式】面板中的绿色对钩完成草图的绘制后，才能在三维视图创建楼梯的几何结构，在这一阶段若没有充足的塑造构件或缺乏关于所定义事物的经验，可能会导致楼梯创建失败。在很大程度上，如果楼梯的创建符合国家标准，那么Revit将通过楼梯（按草图）工具来完成其模型，并且通常在Revit未能形成楼梯的几何结构的情况下，要进行现场建设也将是不切实际的。
