24.4.2  链接Revit文件

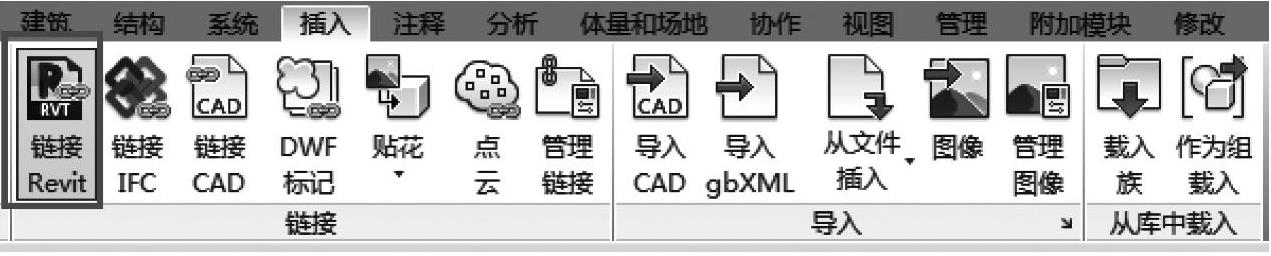

在【插入】选项卡下【链接】面板中，利用【链接Revit】（图24-14）可将不同规程的Revit文件链接到一个模型当中。

图 24-14

一般项目起始要生成Revit建筑模型和Revit结构模型，为建筑机械设备工程打下基础。根据默认设置，链接的模型在所有视图中均可见，而且在模型中将一直作为一个不可编辑的个体存在。可以像数据对象在实际模型中一样，根据类型控制图形设置，还可在实际模型中关闭或启动图形设置，而且不受同一类型的限制（比如可以关闭链接模型中的楼板，而在自己的模型里保留楼板）。根据默认设置，只有三维形体在导入时带链接，但是可以在链接里选择显示和视图相关的设置和信息。甚至在大型的涉及多领域的项目里，各种风格的建筑已经在组内部设定好时，Revit模型仍然可以在数据上保持相对独立状态，仅通过一个共享坐标系统来管理建筑在不同文件中的相对位置以及场地设置。

在链接Revit模型时，有以下几点值得注意：

1）如果对要链接的模型上运用了分工技术，在模型文件里禁止该功能可帮助避免模型所有权的相关问题，最好和模型制作者就输出模型的规格达成共识，确保拿到后可以很方便地被使用。

2）在建立认可的通用坐标系统之前，请使用【自动-原点到原点】作为定位系统而不是默认的【自动-中心到中心】。

3）创建三维视图，视图规程设置为协同，以便查看左右链接数据。

4）用【可见性/图形替换】对话框控制想查看的图元和信息。
