28.2.1  导线

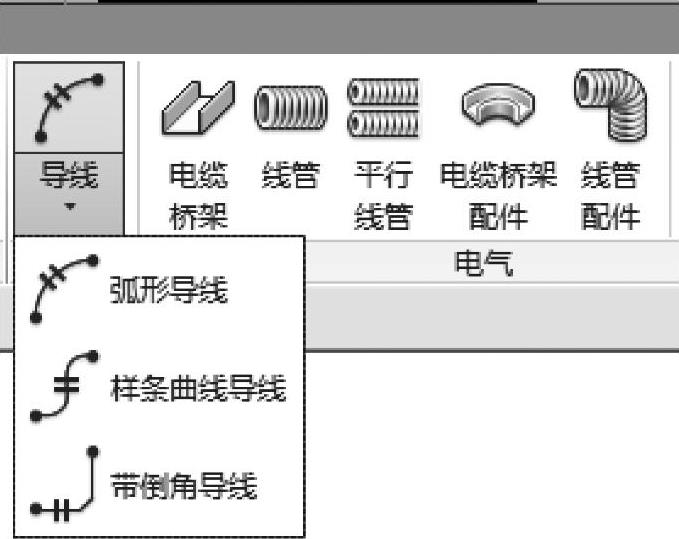

导线是2D图元，比起模型实体，导线更像是注释对象，并能通过用户的自行决定得以实现。为了方便电路计算负荷和成功运作，诸如照明电路和环形电路一类的互连构件模型不需要显示导线连接。Revit软件里有三种形式的导线可供终端用户选择（图28-13），这三种形式的导线特征相同。

1）弧形导线：呈三个点的弧状显示，这三个点分别位于开端、中端和末端。

2）样条曲线导线：将在指定的控制点之间提供平滑曲线。

3）带倒角导线：仅仅位于每个线段的交点处，将切断拐角。

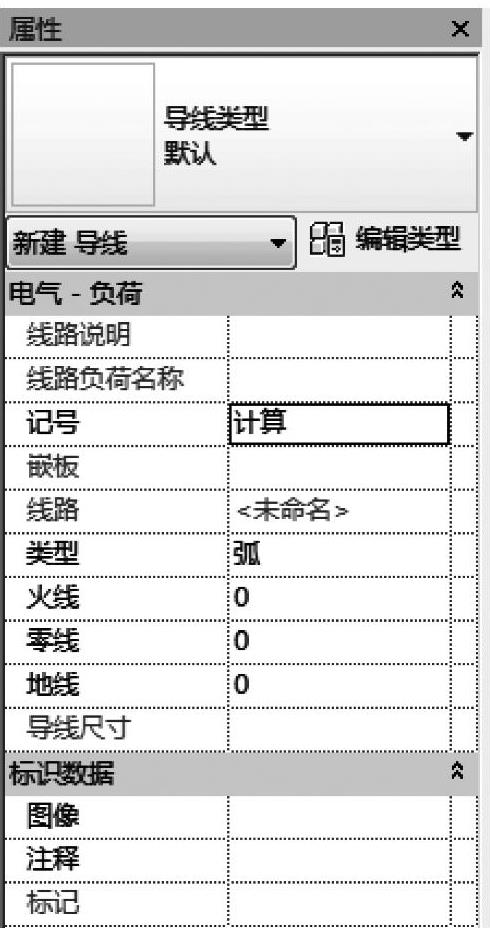

在选定一种线路以后，将出现一对标记，这两种标记会为自动生成导线（弧形导线或带倒角导线），以及连接系统中的构件提供选项。每条导线的属性信息可以从这些导线连接的构件中获取，或者在图元属性面板中进行设定，如图28-14所示。导线是视图的特有图元，并且仅仅根据平面视图的要求进行添加。

图 28-13

图 28-14
