28.1.5  电缆桥架设置

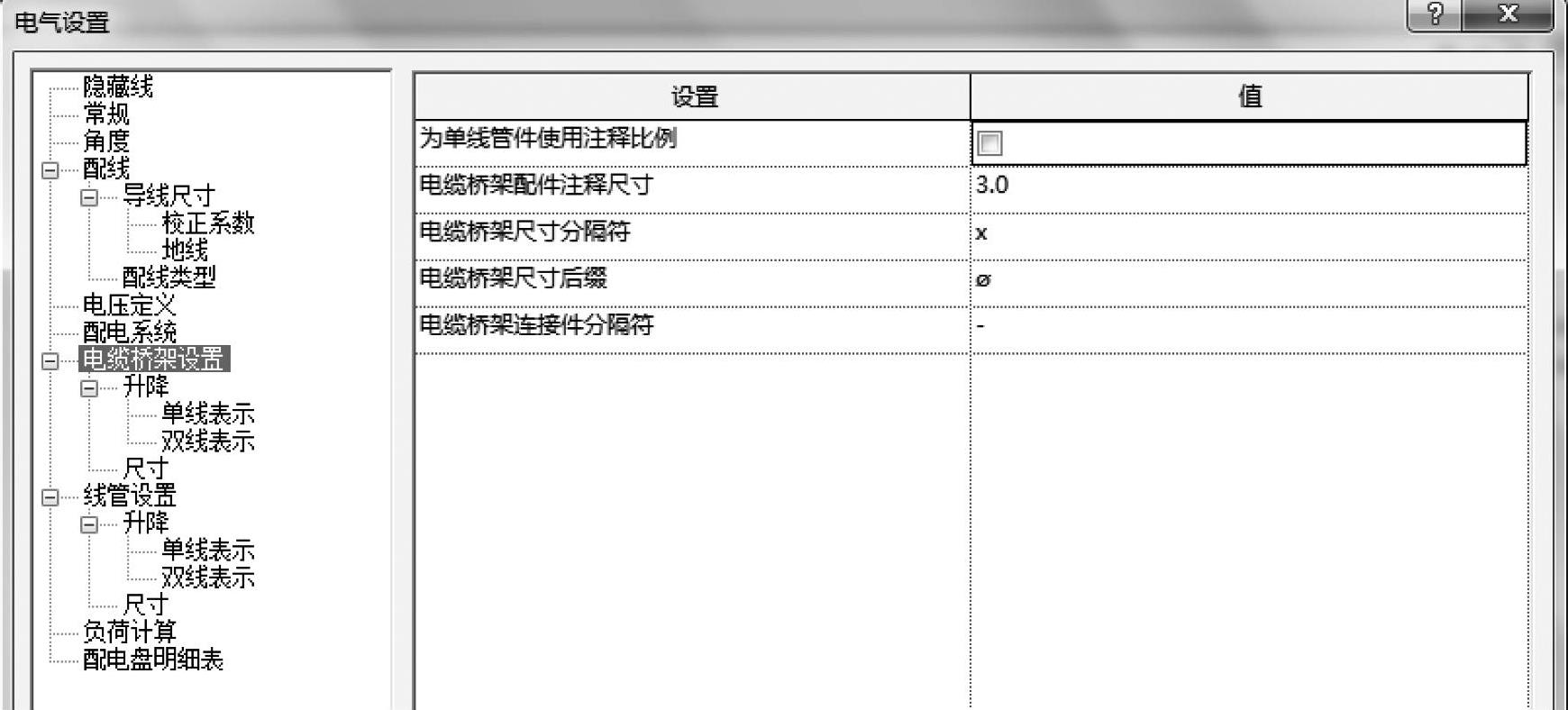

【电气设置】对话框内的【电缆桥架设置】选项的右侧面板中（图28-8）包含下列选项。

1）为单线管件使用注释比例：指定是否按照【电缆桥架配件注释尺寸】参数所指定的尺寸绘制电缆桥架管件。修改该设置时并不会改变已在项目中放置的构件的打印尺寸。

2）电缆桥架配件注释尺寸：指定在单线视图中绘制的管件的打印尺寸。无论图纸比例为多少，该尺寸始终保持不变。

3）电缆桥架尺寸分隔符：指定用于显示电缆桥架尺寸的符号。例如，如果使用x，则高度为12in、深度为4in的电缆桥架将显示为12in×4in。

4）电缆桥架尺寸后缀：指定附加到电缆桥架尺寸之后的符号。

5）电缆桥架连接件分隔符：指定用于两个不同连接件之间分隔信息的符号。

图 28-8

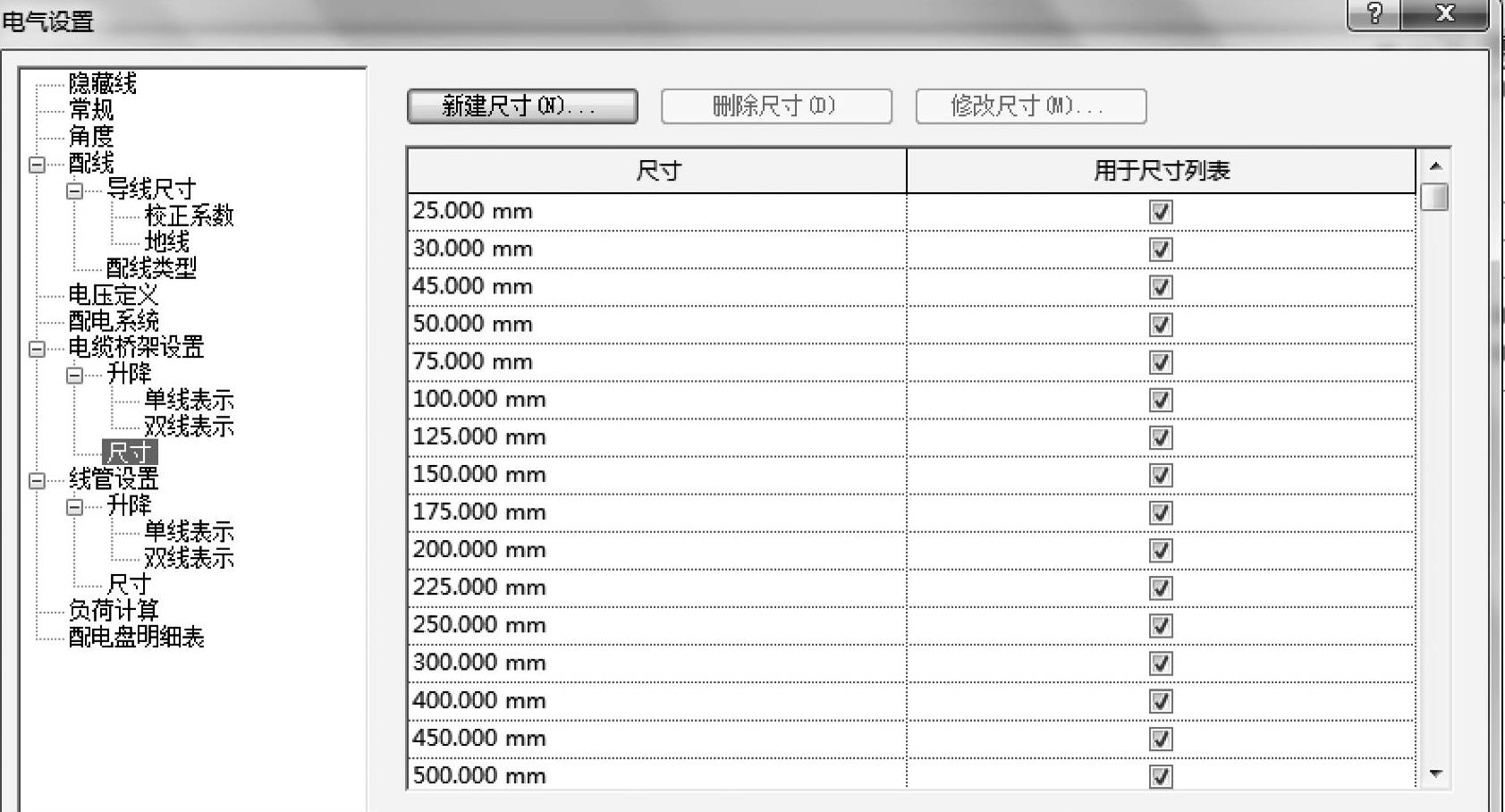

使用【尺寸】（图28-9）可以指定能在项目中使用的电缆桥架尺寸，可以根据需要添加、修改或删除尺寸。针对每个缆桥架尺寸，【用于尺寸列表】参数指定该尺寸将显示在整个Revit内的列表中，包括电缆桥架布局编辑器和电缆桥架修改编辑器。

图 28-9
