26.5.2 创建服务类型过滤器
1）在【项目浏览器】中打开【楼层平面：Ground Floor】视图。

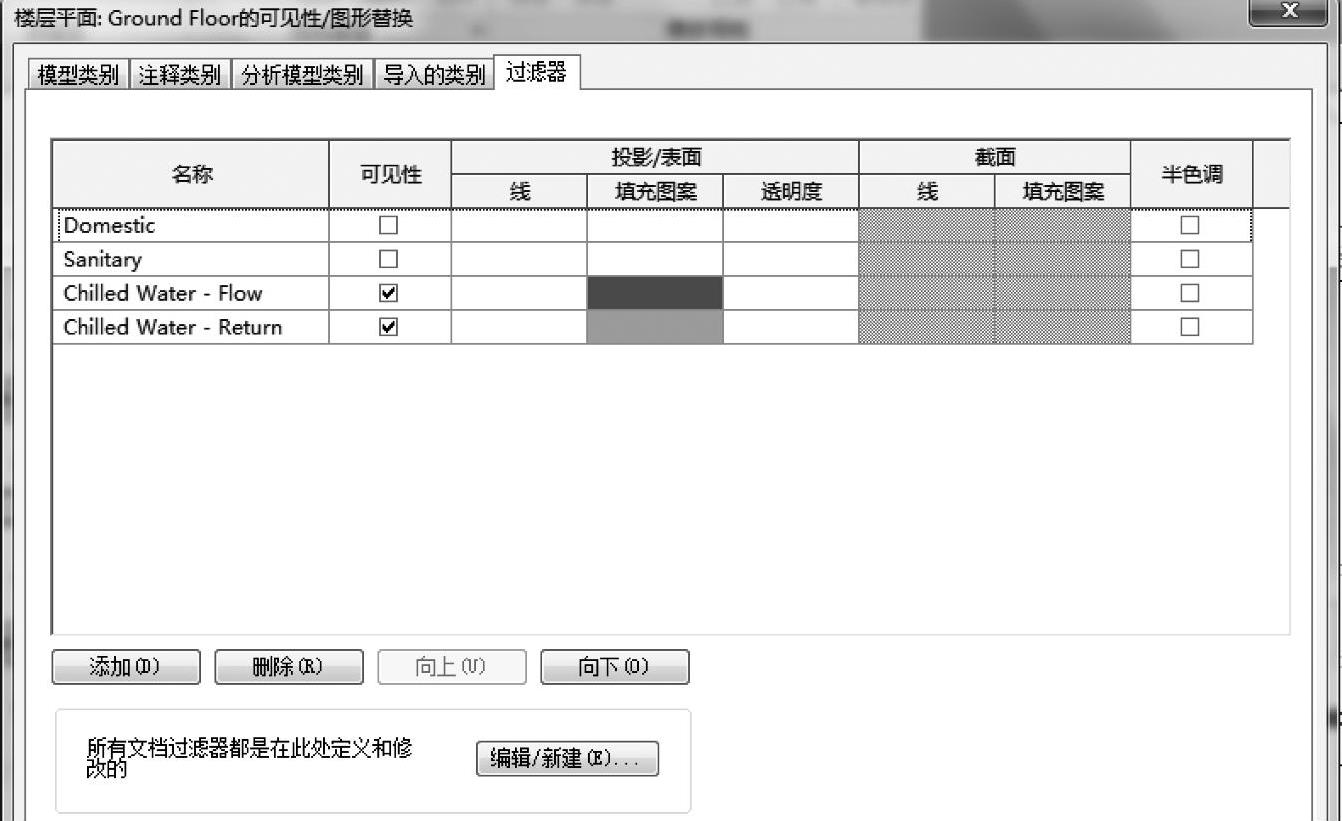

2）利用快捷键<VV>键打开【楼层平面：Ground Floor的可见性/图形替换】对话框，切换到【过滤器】选项卡，如图26-35所示。
图 26-35

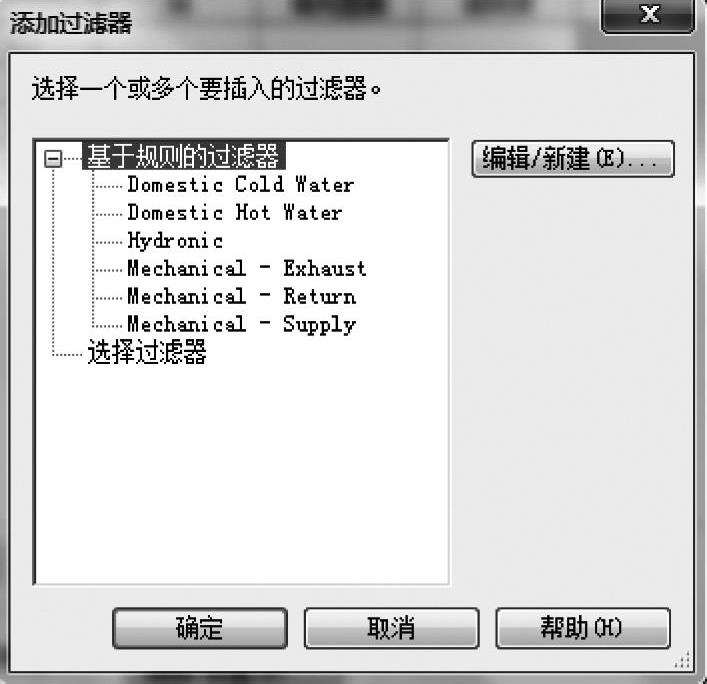

3）在【过滤器】选项卡下选择【添加】，打开【添加过滤器】对话框，如图26-36所示。

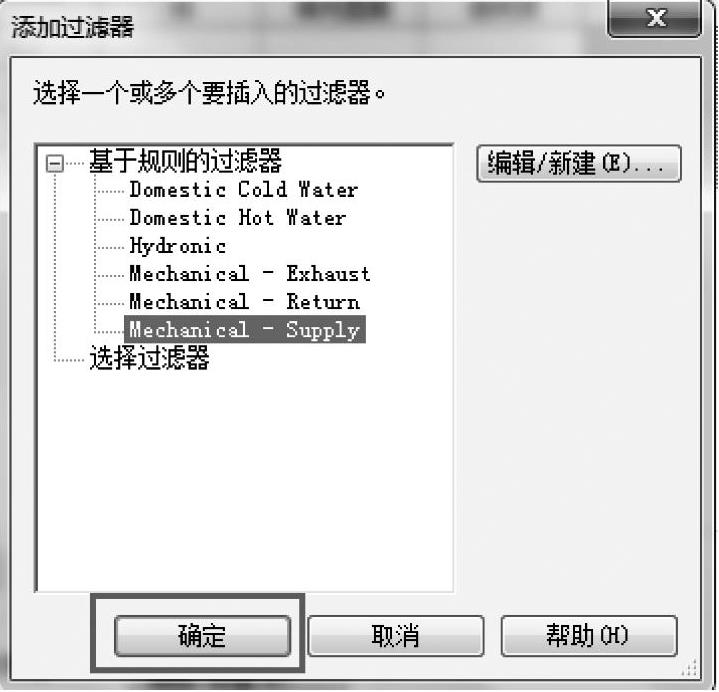

4）在【添加过滤器】对话框中，选择【Mechanical-Supply】，单击【确定】按钮关闭对话框，如图26-37所示。
图 26-36
图 26-37
5）此时，【Mechanical-Supply】被添加到【过滤器】选项卡下的列表中。选中【Mechanical-Sup-ply】，单击【编辑/新建】按钮（图26-38），打开【过滤器】对话框，如图26-39所示。
图 26-38
图 26-39

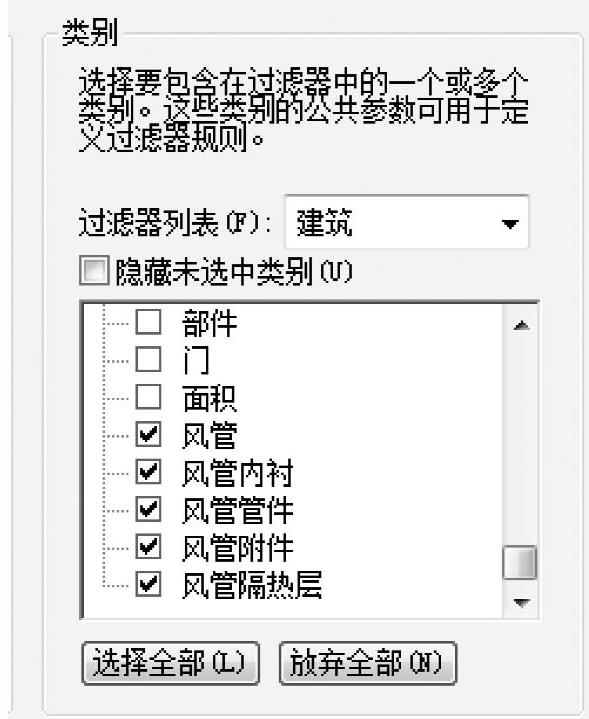

6）在【过滤器】列表中选中【Mechanical-Supply】，然后在【过滤器列表】中勾选过滤类别，如图26-40所示。

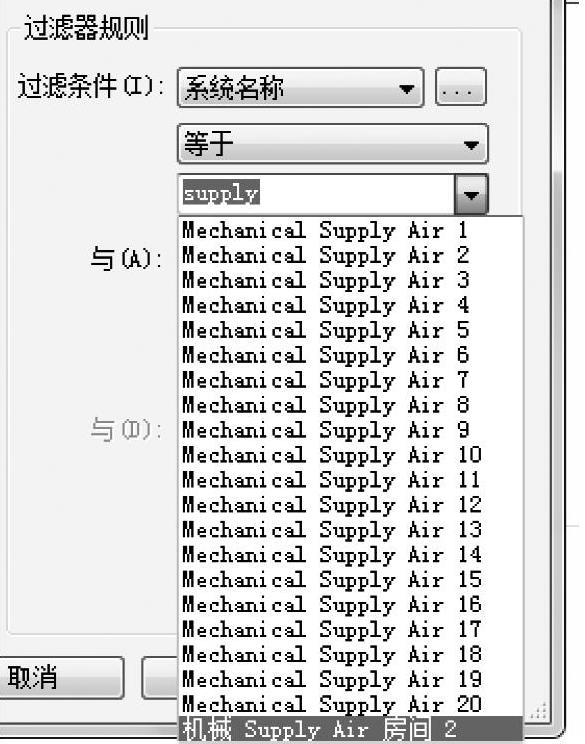

7）在【过滤器规则】面板中，设置【过滤条件】为：【系统名称】【等于】和【机械SupplyAir房间2】，如图26-41所示。
8）单击【确定】按钮，关闭【过滤器】对话框。

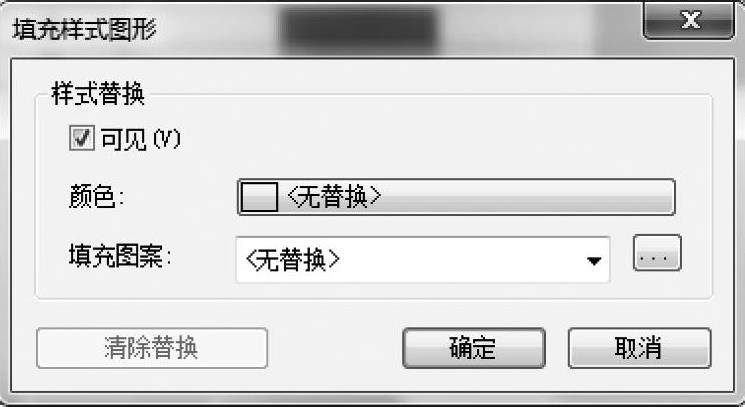

9）选中【Mechanical-Supply】单击【填充图案】下的【替换】，打开【填充样式图形】对话框，如图26-42所示。

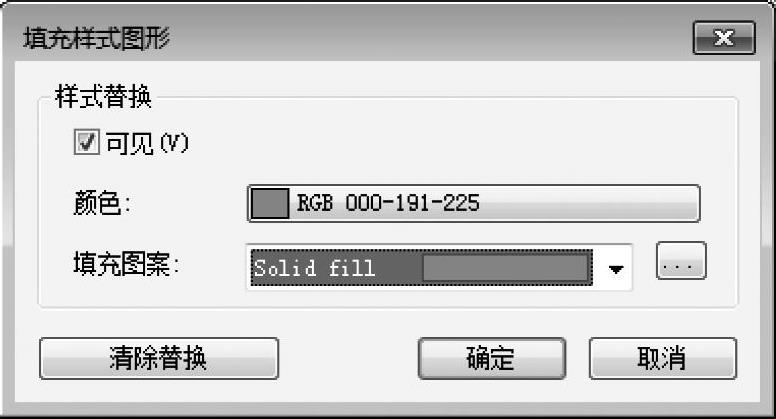

10）设置【颜色】为【RGB000-191-225】，【填充图案】为【Solid fill】，如图26-43所示，单击【确定】按钮关闭对话框。
11）单击【确定】按钮，关闭【楼层平面：Ground Floor的可见性/图形替换】对话框，如图26-44所示。
图 26-40
图 26-41
图 26-42
图 26-43
图 26-44

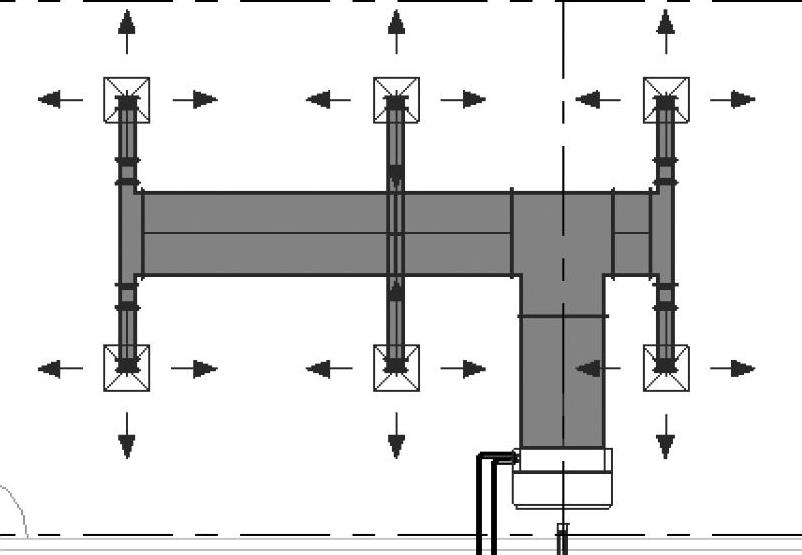

12）视图中所有【机械SupplyAir房间2】系统内的风管变成蓝色，如图26-45所示。同样，如果创建和定义了一个【Mechanical-Return】系统，此系统将会以指定的颜色出现。这就为检查系统和系统构件提供了一种快速、简单的视觉方式。
图 26-45
注意：系统类型过滤器通过系统名称挑选过滤器，且选择【等于】而非【包括】，除此之外，系统类型过滤器的创建过程与服务类型过滤器一致。
对MEP系统的介绍到此就完成了，需要注意的一点是电气设备和水管系统的机械运作方式相似。
